Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

Staffelpreise - Schenkelfeder T-16706R

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

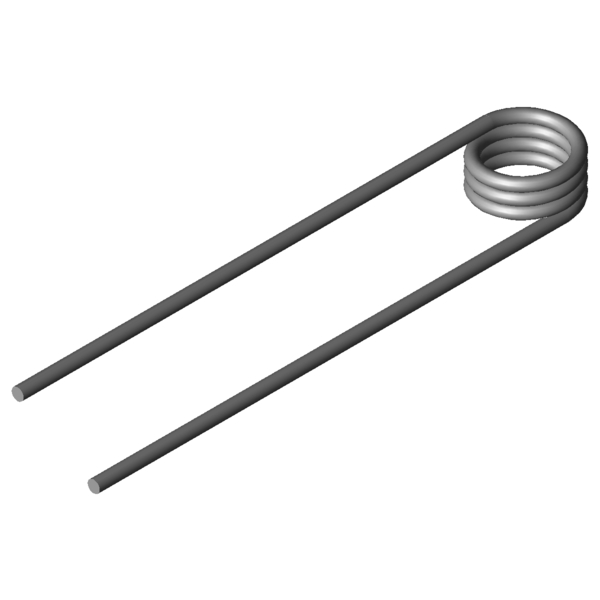

Produktbild Schenkelfeder T-16706R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16706R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1	-	Grad	Drehwinkel vorgespannt
F1	-	N	Kraft der Feder vorgespannt
M1	-	Nmm	Drehmoment der Feder vorgespannt
alpha2	-	Grad	Drehwinkel gespannt
F2	-	N	Kraft der Feder gespannt
M2	-	Nmm	Drehmoment der Feder gespannt
alphah	-	Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	7,5	mm	Innerer Windungsdurchmesser
Dd	-	mm	Dorndurchmesser
LsH	-	mm	Schenkellänge des Hebelarmes
LsR	-	mm	Schenkellänge des ruhenden Armes
Lk0	6,3	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH	-	mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	94,27	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	275,27	Nmm	Größtes Drehmoment der Feder
alphan	44,24	Grad	Größter Drehwinkel der Feder
nt	3,5	Stück	Anzahl der Windungen
Ddmax	6,5	mm	Größter möglicher Dorndurchmesser
Ddmin	4,2	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,2	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	2,5227	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-16706R

Anfrageformular Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

Anfrageformular Schenkelfeder T-16706R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16706R: Edelstahl Ø 1,4 x 7,5 x 55 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18460R	7,2	6	61,92	155,88	1.4310	38,2 \| 82,8 \| 25,4 \| 6,4
T-18456R	7,2	3,6	61,92	83,96	1.4310	39,8 \| 70,1 \| 37,6 \| 11,9
T-18486R	9,2	6	63,01	198,26	1.4310	35,2 \| 78,0 \| 22,6 \| 5,1
T-18510R	5,5	7,5	111,87	93,82	1.4310	46,4 \| 76,3 \| 43,9 \| 19,2
T-18506R	5,5	4,5	111,87	50,5	1.4310	57,3 \| 72,1 \| 64,1 \| 35,6
T-18535R	7,5	7,5	115,59	126,69	1.4310	46,1 \| 85,1 \| 38,5 \| 14,7
T-18531R	7,5	4,5	115,59	68,19	1.4310	53,9 \| 81,0 \| 53,4 \| 27,2
T-18527R	7,5	3,5	115,59	48,74	1.4310	60,1 \| 75,7 \| 66,4 \| 38,1
T-18560R	9	7,5	117,41	151,38	1.4310	42,7 \| 79,6 \| 35,9 \| 12,5
T-18556R	9	4,5	117,41	81,48	1.4310	49,0 \| 75,4 \| 48,5 \| 23,2
T-18656R	6,75	5,63	212,15	48,29	1.4310	81,5 \| 89,6 \| 84,3 \| 70,6
T-18652R	6,75	4,38	212,15	34,49	1.4310	86,4 \| 82,9 \| 77,5 \| 98,9
T-18681R	9,25	5,63	219,42	65,48	1.4310	71,4 \| 86,6 \| 73,6 \| 53,9
T-18677R	9,25	4,38	219,42	46,79	1.4310	80,8 \| 80,0 \| 87,1 \| 75,4
T-16706R	7,5	6,3	275,27	44,24	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16718R	10,4	6,3	285,09	60,75	1.4310	83,6 \| 90,7 \| 84,7 \| 75,4
T-18802R	8,9	5,6	429,24	34,09	1.4310	69,0 \| 86,9 \| 70,6 \| 49,4
T-18806R	8,9	7,2	429,24	47,76	1.4310	78,0 \| 86,4 \| 78,4 \| 69,2
T-18902R	10	6,3	554,97	30,91	1.4310	59,5 \| 84,3 \| 59,7 \| 34,7

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202089; Schenkelfeder T-16706R

Ursprungsland: DE, German; Schenkelfeder T-16706R
