Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

Staffelpreise - Schenkelfeder T-18556R

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Schenkelfeder Kaufen

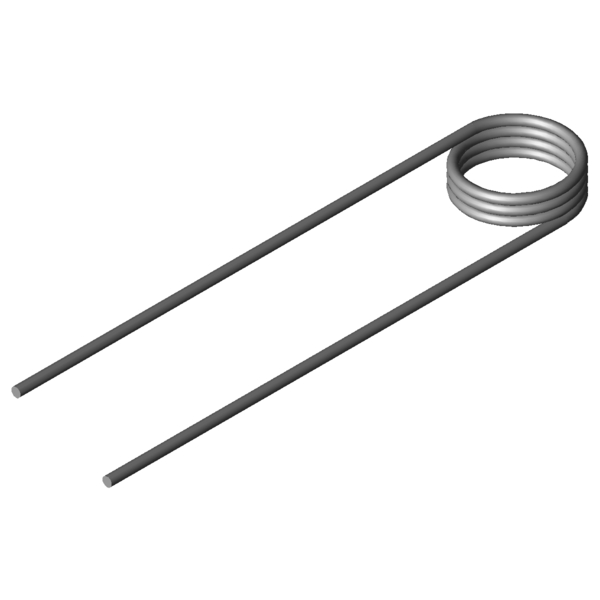

Produktbild Schenkelfeder T-18556R
Produktbild Schenkelfeder T-18556R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18556R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 180 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1 mm Drahtdurchmesser
Di 9 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 4,5 mm Länge des Federkörpers
Ls 50 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 27,39 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 117,41 Nmm Größtes Drehmoment der Feder
alphan 81,48 Grad Größter Drehwinkel der Feder
nt 3,5 Stück Anzahl der Windungen
Ddmax 8,1 mm Größter möglicher Dorndurchmesser
Ddmin 7,2 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 1,3 g Gewicht des Artikels
Preisgruppe H - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18556R

Anfrageformular Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

Anfrageformular Schenkelfeder T-18556R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18556R: Edelstahl Ø 1 x 9 x 50 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16166R 5,5 5,25 16,01 294,87 1.4310 30,0 | 65,6 | 20,6 | 3,8
T-16262R 6,37 3,47 31,27 123,99 1.4310 44,7 | 70,3 | 46,2 | 17,5
T-16322R 5,3 3,85 41,48 92,5 1.4310 54,8 | 71,5 | 61,7 | 31,1
T-16342R 6,3 3,85 42,1 109,49 1.4310 52,3 | 75,2 | 55,1 | 26,7
T-16362R 7,3 3,85 42,56 126,58 1.4310 50,8 | 78,9 | 50,3 | 23,3
T-18431R 6 3,6 60,96 70,27 1.4310 68,3 | 75,6 | 69,1 | 60,2
T-18456R 7,2 3,6 61,92 83,96 1.4310 68,7 | 80,0 | 74,9 | 51,2
T-18460R 7,2 6 61,92 155,88 1.4310 52,8 | 78,3 | 52,5 | 27,6
T-18482R 9,2 3,6 63,01 106,75 1.4310 64,0 | 85,9 | 65,0 | 41,0
T-18486R 9,2 6 63,01 198,26 1.4310 51,2 | 84,3 | 47,4 | 22,1
T-18478R 9,2 2,8 63,01 76,28 1.4310 70,3 | 80,0 | 73,6 | 57,3
T-18506R 5,5 4,5 111,87 50,5 1.4310 76,9 | 87,0 | 78,6 | 65,0
T-18531R 7,5 4,5 115,59 68,19 1.4310 90,2 | 94,4 | 91,1 | 85,0
T-18527R 7,5 3,5 115,59 48,74 1.4310 75,6 | 87,0 | 79,1 | 60,8
T-18556R 9 4,5 117,41 81,48 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18581R 11,5 4,5 119,48 103,67 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-18577R 11,5 3,5 119,48 74,03 1.4310 89,7 | 85,3 | 94,6 | 89,3
T-18652R 6,75 4,38 212,15 34,49 1.4310 52,1 | 84,1 | 48,8 | 23,4
T-18656R 6,75 5,63 212,15 48,29 1.4310 56,1 | 78,3 | 57,3 | 32,8
T-18677R 9,25 4,38 219,42 46,79 1.4310 59,2 | 91,5 | 55,5 | 30,7
T-18681R 9,25 5,63 219,42 65,48 1.4310 65,2 | 85,7 | 66,9 | 43,0
T-18702R 11,25 4,38 223,16 56,68 1.4310 61,2 | 85,8 | 61,1 | 36,6
T-18706R 11,25 5,63 223,16 79,27 1.4310 68,7 | 80,0 | 75,0 | 51,2
T-16702R 7,5 4,9 275,27 31,6 1.4310 46,5 | 82,2 | 40,7 | 16,5
T-16706R 7,5 6,3 275,27 44,24 1.4310 49,0 | 75,4 | 48,5 | 23,2
T-16714R 10,4 4,9 285,09 43,39 1.4310 50,8 | 83,3 | 47,2 | 21,9
T-16718R 10,4 6,3 285,09 60,75 1.4310 55,0 | 76,5 | 57,9 | 30,7
T-16726R 12,6 4,9 289,84 52,34 1.4310 52,2 | 78,2 | 52,4 | 26,0
T-18802R 8,9 5,6 429,24 34,09 1.4310 42,2 | 80,6 | 34,6 | 11,4
T-18902R 10 6,3 554,97 30,91 1.4310 36,6 | 72,3 | 29,5 | 8,0
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202089; Schenkelfeder T-18556R

Ursprungsland: DE, German; Schenkelfeder T-18556R
