Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Staffelpreise - Schenkelfeder T-16714L

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

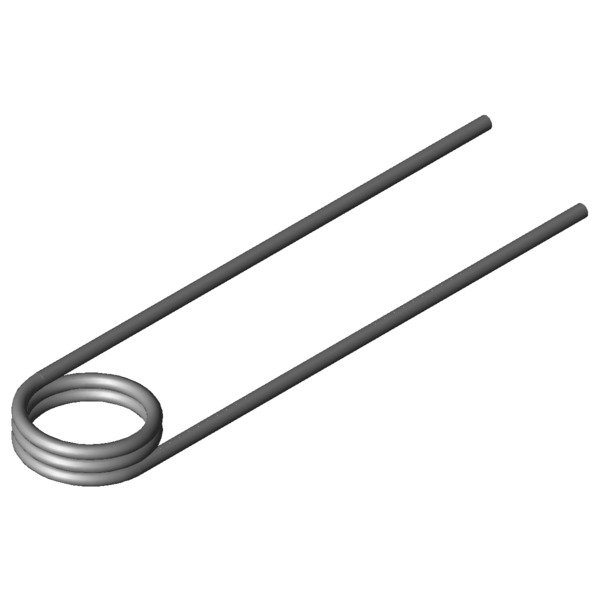

Produktbild Schenkelfeder T-16714L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16714L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1	-	Grad	Drehwinkel vorgespannt
F1	-	N	Kraft der Feder vorgespannt
M1	-	Nmm	Drehmoment der Feder vorgespannt
alpha2	-	Grad	Drehwinkel gespannt
F2	-	N	Kraft der Feder gespannt
M2	-	Nmm	Drehmoment der Feder gespannt
alphah	-	Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	10,4	mm	Innerer Windungsdurchmesser
Dd	-	mm	Dorndurchmesser
LsH	-	mm	Schenkellänge des Hebelarmes
LsR	-	mm	Schenkellänge des ruhenden Armes
Lk0	4,9	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH	-	mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	88,75	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	285,09	Nmm	Größtes Drehmoment der Feder
alphan	43,39	Grad	Größter Drehwinkel der Feder
nt	2,5	Stück	Anzahl der Windungen
Ddmax	9	mm	Größter möglicher Dorndurchmesser
Ddmin	5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	2,4598	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-16714L

Anfrageformular Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Anfrageformular Schenkelfeder T-16714L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16714L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18531L	7,5	4,5	115,59	68,19	1.4310	52,1 \| 78,5 \| 52,1 \| 25,8
T-18556L	9	4,5	117,41	81,48	1.4310	50,8 \| 83,3 \| 47,2 \| 21,9
T-18552L	9	3,5	117,41	58,24	1.4310	55,0 \| 76,5 \| 57,8 \| 30,7
T-18581L	11,5	4,5	119,48	103,67	1.4310	48,0 \| 84,6 \| 41,9 \| 17,5
T-18577L	11,5	3,5	119,48	74,03	1.4310	50,9 \| 77,8 \| 50,3 \| 24,6
T-18652L	6,75	4,38	212,15	34,49	1.4310	83,9 \| 81,2 \| 77,0 \| 93,6
T-18656L	6,75	5,63	212,15	48,29	1.4310	76,5 \| 80,4 \| 82,1 \| 66,9
T-18677L	9,25	4,38	219,42	46,79	1.4310	81,8 \| 89,2 \| 84,8 \| 71,4
T-18681L	9,25	5,63	219,42	65,48	1.4310	70,3 \| 88,4 \| 71,6 \| 51,0
T-18702L	11,25	4,38	223,16	56,68	1.4310	75,9 \| 90,4 \| 77,4 \| 59,9
T-18706L	11,25	5,63	223,16	79,27	1.4310	66,3 \| 89,6 \| 66,5 \| 42,8
T-18727L	14,25	4,38	226,96	71,47	1.4310	67,5 \| 83,9 \| 70,2 \| 48,3
T-18731L	14,25	5,63	226,96	99,96	1.4310	59,7 \| 83,1 \| 61,5 \| 34,6
T-16702L	7,5	4,9	275,27	31,6	1.4310	83,6 \| 90,7 \| 84,7 \| 75,4
T-16714L	10,4	4,9	285,09	43,39	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16726L	12,6	4,9	289,84	52,34	1.4310	89,7 \| 94,2 \| 90,6 \| 84,3
T-16730L	12,6	6,3	289,84	73,28	1.4310	75,3 \| 86,8 \| 78,8 \| 60,2
T-16738L	16,2	4,9	295,06	66,99	1.4310	78,6 \| 88,1 \| 80,7 \| 67,0
T-18802L	8,9	5,6	429,24	34,09	1.4310	70,5 \| 86,9 \| 72,5 \| 52,2
T-18827L	11,9	5,6	442,58	45,18	1.4310	78,3 \| 87,5 \| 80,2 \| 67,1
T-18852L	14,4	5,6	449,91	54,47	1.4310	77,8 \| 82,4 \| 71,5 \| 79,5
T-18902L	10	6,3	554,97	30,91	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-19102L	11	7	798,72	32,21	1.4310	53,2 \| 78,2 \| 55,0 \| 26,5

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202089; Schenkelfeder T-16714L

Ursprungsland: DE, German; Schenkelfeder T-16714L
