Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

Staffelpreise - Schenkelfeder T-19102L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

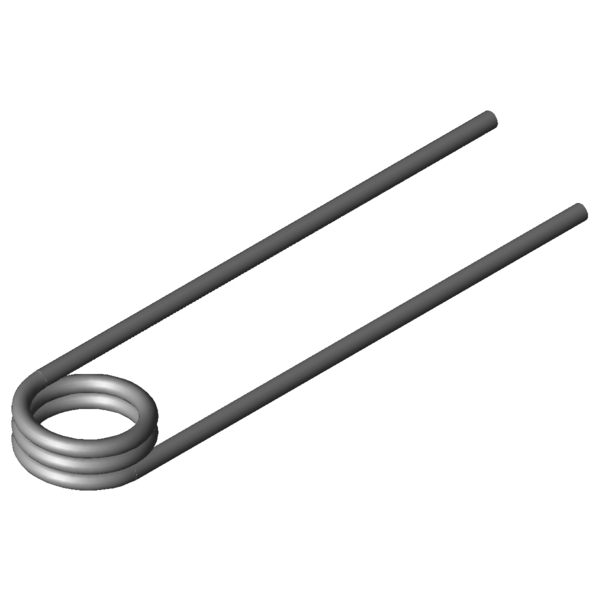

Produktbild Schenkelfeder T-19102L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19102L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2	mm	Drahtdurchmesser
Di	11	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	7	mm	Länge des Federkörpers
Ls	65	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	294,65	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	798,72	Nmm	Größtes Drehmoment der Feder
alphan	32,21	Grad	Größter Drehwinkel der Feder
nt	2,5	Stück	Anzahl der Windungen
Ddmax	9,9	mm	Größter möglicher Dorndurchmesser
Ddmin	8,8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,29	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,7489	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-19102L

Anfrageformular Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

Anfrageformular Schenkelfeder T-19102L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19102L: Edelstahl Ø 2 x 11 x 65 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16706L	7,5	6,3	275,27	44,24	1.4310	51,6 \| 76,1 \| 53,6 \| 25,1
T-16718L	10,4	6,3	285,09	60,75	1.4310	49,4 \| 84,8 \| 44,4 \| 18,9
T-16714L	10,4	4,9	285,09	43,39	1.4310	53,2 \| 78,2 \| 55,0 \| 26,5
T-16730L	12,6	6,3	289,84	73,28	1.4310	46,2 \| 82,4 \| 40,1 \| 16,0
T-16726L	12,6	4,9	289,84	52,34	1.4310	49,0 \| 75,8 \| 48,9 \| 22,3
T-18806L	8,9	7,2	429,24	47,76	1.4310	61,0 \| 86,0 \| 60,6 \| 36,2
T-18802L	8,9	5,6	429,24	34,09	1.4310	68,4 \| 80,3 \| 74,1 \| 50,8
T-18831L	11,9	7,2	441,52	63,1	1.4310	57,1 \| 89,9 \| 53,2 \| 28,2
T-18827L	11,9	5,6	442,58	45,18	1.4310	62,3 \| 84,1 \| 63,4 \| 39,5
T-18856L	14,4	7,2	449,91	76,24	1.4310	55,0 \| 81,7 \| 54,7 \| 28,7
T-18902L	10	6,3	554,97	30,91	1.4310	81,8 \| 90,3 \| 82,7 \| 72,4
T-18906L	10	8,1	554,97	43,28	1.4310	70,9 \| 89,1 \| 72,0 \| 51,7
T-18914L	13,5	6,3	572,76	41,37	1.4310	72,6 \| 87,2 \| 74,8 \| 55,8
T-18918L	13,5	8,1	572,76	57,91	1.4310	46,3 \| 79,4 \| 42,4 \| 17,1
T-19102L	11	7	798,72	32,21	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19127L	15	7	825,31	43,5	1.4310	38,6 \| 76,4 \| 30,4 \| 8,9
T-16802L	11,5	7,88	1041,37	27,69	1.4310	79,5 \| 91,1 \| 81,3 \| 65,9
T-16902L	11,5	9,8	1888,38	21,77	1.4310	54,3 \| 79,5 \| 54,9 \| 28,6

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202089; Schenkelfeder T-19102L

Ursprungsland: DE, German; Schenkelfeder T-19102L
