Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Staffelpreise - Schenkelfeder T-18918L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

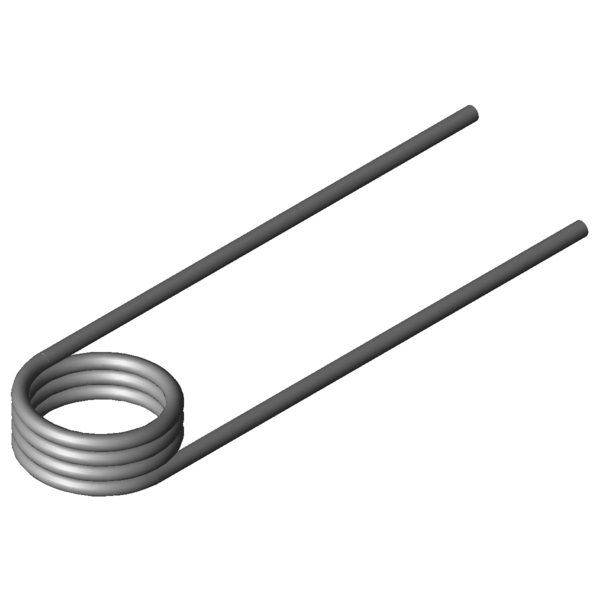

Produktbild Schenkelfeder T-18918L
Produktbild Schenkelfeder T-18918L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18918L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 180 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 13,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 8,1 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 173,27 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 572,76 Nmm Größtes Drehmoment der Feder
alphan 57,91 Grad Größter Drehwinkel der Feder
nt 3,5 Stück Anzahl der Windungen
Ddmax 11,7 mm Größter möglicher Dorndurchmesser
Ddmin 8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,35 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 5,7824 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18918L

Anfrageformular Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Anfrageformular Schenkelfeder T-18918L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18918L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18710L 11,25 9,38 223,16 147,25 1.4310 44,7 | 79,7 | 39,1 | 15,3
T-18735L 14,25 9,38 226,96 185,73 1.4310 43,8 | 83,5 | 35,4 | 12,4
T-18731L 14,25 5,63 226,96 99,96 1.4310 49,9 | 77,9 | 48,8 | 23,0
T-16718L 10,4 6,3 285,09 60,75 1.4310 61,7 | 80,9 | 64,7 | 39,4
T-16730L 12,6 6,3 289,84 73,28 1.4310 59,0 | 85,5 | 58,3 | 33,2
T-16734L 12,6 10,5 289,84 136,09 1.4310 50,3 | 82,8 | 46,6 | 21,5
T-16726L 12,6 4,9 289,84 52,34 1.4310 65,4 | 78,1 | 71,6 | 46,5
T-16742L 16,2 6,3 295,06 93,78 1.4310 56,7 | 92,2 | 51,4 | 26,4
T-18806L 8,9 7,2 429,24 47,76 1.4310 83,6 | 81,2 | 78,7 | 90,9
T-18831L 11,9 7,2 441,52 63,1 1.4310 73,0 | 83,6 | 76,7 | 58,8
T-18827L 11,9 5,6 442,58 45,18 1.4310 83,6 | 84,1 | 84,3 | 82,3
T-18856L 14,4 7,2 449,91 76,24 1.4310 69,7 | 88,8 | 70,7 | 49,6
T-18852L 14,4 5,6 449,91 54,47 1.4310 80,7 | 89,3 | 83,5 | 69,4
T-18906L 10 8,1 554,97 43,28 1.4310 84,8 | 91,4 | 85,8 | 77,1
T-18918L 13,5 8,1 572,76 57,91 1.4310 87,3 | 87,4 | 91,4 | 83,1
T-18930L 16 8,1 581,21 68,37 1.4310 90,8 | 94,8 | 91,6 | 86,0
T-18926L 16 6,3 581,21 48,84 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19106L 11 9 798,72 45,07 1.4310 72,6 | 87,2 | 74,8 | 55,8
T-19102L 11 7 798,72 32,21 1.4310 66,8 | 82,9 | 69,4 | 48,0
T-19131L 15 9 825,31 60,86 1.4310 82,6 | 84,6 | 75,3 | 87,8
T-19127L 15 7 825,31 43,5 1.4310 77,9 | 91,3 | 79,7 | 62,7
T-19156L 18 9 838,31 72,75 1.4310 81,6 | 85,0 | 74,0 | 85,8
T-16802L 11,5 7,88 1041,37 27,69 1.4310 55,1 | 77,3 | 56,3 | 31,6
T-16812L 15,5 7,88 1076,95 36,96 1.4310 63,8 | 85,6 | 64,8 | 40,8
T-16822L 18,5 7,88 1094,7 43,92 1.4310 67,1 | 82,1 | 71,5 | 47,7
T-16902L 11,5 9,8 1888,38 21,77 1.4310 40,9 | 77,4 | 34,0 | 11,4
T-16912L 15,5 9,8 1965,24 28,99 1.4310 44,1 | 78,0 | 39,6 | 14,6
T-17002L 12,5 11,2 2709,97 20,11 1.4310 36,3 | 73,7 | 27,9 | 7,3
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-18918L

Ursprungsland: DE, German; Schenkelfeder T-18918L
