Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Staffelpreise - Schenkelfeder T-16716L

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

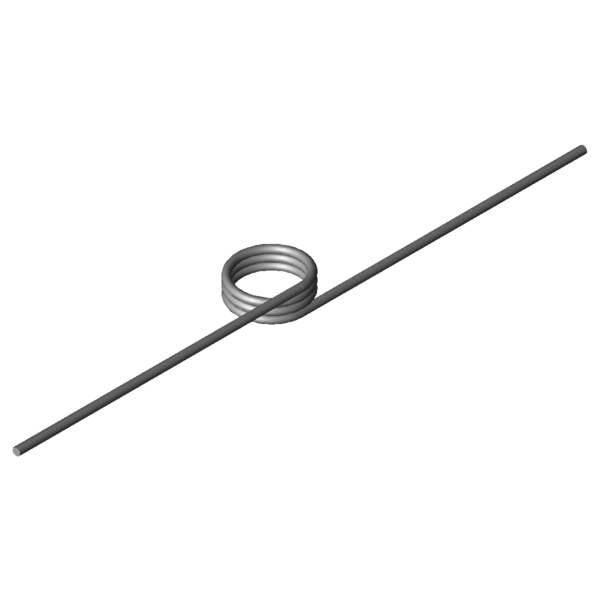

Produktbild Schenkelfeder T-16716L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16716L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	10,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,6	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	84,95	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	285,09	Nmm	Größtes Drehmoment der Feder
alphan	52,07	Grad	Größter Drehwinkel der Feder
nt	3	Stück	Anzahl der Windungen
Ddmax	9	mm	Größter möglicher Dorndurchmesser
Ddmin	5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	2,6847	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-16716L

Anfrageformular Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Anfrageformular Schenkelfeder T-16716L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16716L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18484L	9,2	4	63,01	121,99	1.4310	38,1 \| 72,3 \| 32,4 \| 9,4
T-18533L	7,5	5	115,59	77,95	1.4310	52,8 \| 77,6 \| 53,7 \| 27,1
T-18558L	9	5	117,41	93,14	1.4310	51,3 \| 82,4 \| 48,5 \| 23,0
T-18554L	9	4	117,41	69,81	1.4310	55,0 \| 76,5 \| 57,9 \| 30,7
T-18583L	11,5	5	119,48	118,43	1.4310	48,4 \| 83,7 \| 42,9 \| 18,4
T-18579L	11,5	4	119,48	88,8	1.4310	50,9 \| 77,8 \| 50,3 \| 24,6
T-18654L	6,75	5	212,15	41,39	1.4310	83,9 \| 81,2 \| 77,0 \| 93,6
T-18679L	9,25	5	219,42	56,18	1.4310	81,8 \| 89,2 \| 84,8 \| 71,3
T-18683L	9,25	6,25	219,42	74,87	1.4310	72,0 \| 89,3 \| 73,3 \| 53,5
T-18675L	9,25	3,75	219,42	37,48	1.4310	83,2 \| 81,7 \| 74,5 \| 93,5
T-18704L	11,25	5	223,16	67,97	1.4310	75,9 \| 90,3 \| 77,4 \| 60,0
T-18708L	11,25	6,25	223,16	90,66	1.4310	67,8 \| 90,4 \| 67,9 \| 45,0
T-18700L	11,25	3,75	223,16	45,29	1.4310	85,2 \| 82,9 \| 82,6 \| 90,0
T-16704L	7,5	5,6	275,27	37,92	1.4310	83,6 \| 90,7 \| 84,7 \| 75,4
T-16716L	10,4	5,6	285,09	52,07	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16728L	12,6	5,6	289,84	62,81	1.4310	89,7 \| 94,2 \| 90,6 \| 84,3
T-16724L	12,6	4,2	289,84	41,87	1.4310	84,8 \| 85,8 \| 89,4 \| 79,1
T-18800L	8,9	4,8	429,24	27,25	1.4310	60,1 \| 86,3 \| 59,4 \| 34,8
T-18804L	8,9	6,4	429,24	40,93	1.4310	70,5 \| 86,9 \| 72,5 \| 52,2
T-18825L	11,9	4,8	442,58	36,14	1.4310	66,2 \| 86,9 \| 66,9 \| 44,7
T-18829L	11,9	6,4	442,58	54,22	1.4310	78,3 \| 87,5 \| 80,2 \| 67,1
T-18900L	10	5,4	554,97	24,73	1.4310	54,6 \| 90,1 \| 49,4 \| 24,4
T-18904L	10	7,2	554,97	37,1	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-18912L	13,5	5,4	572,76	33,09	1.4310	57,3 \| 83,7 \| 56,7 \| 31,6
T-19100L	11	6	798,72	25,73	1.4310	48,7 \| 86,0 \| 42,6 \| 17,6
T-16800L	11,5	6,75	1041,37	22,15	1.4310	41,7 \| 78,5 \| 35,0 \| 11,6
T-19200L	10	7,5	1422,19	18,11	1.4310	36,7 \| 75,6 \| 27,4 \| 7,0

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202089; Schenkelfeder T-16716L

Ursprungsland: DE, German; Schenkelfeder T-16716L
