Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

Staffelpreise - Schenkelfeder T-18679L

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Schenkelfeder Kaufen

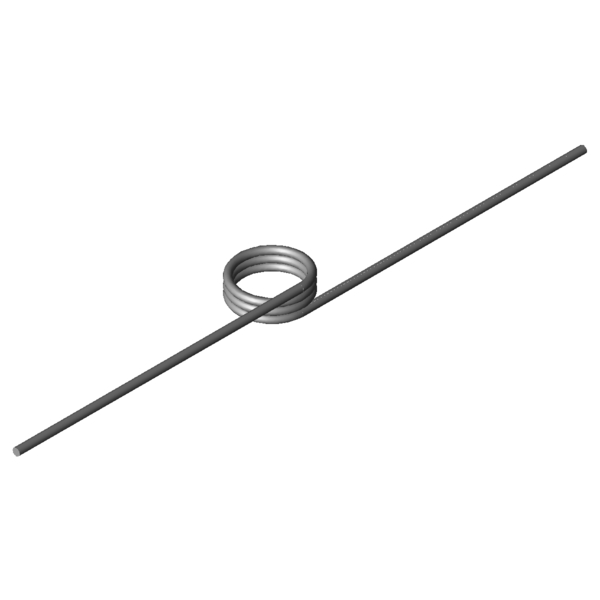

Produktbild Schenkelfeder T-18679L
Produktbild Schenkelfeder T-18679L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18679L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 0 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,25 mm Drahtdurchmesser
Di 9,25 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 5 mm Länge des Federkörpers
Ls 50 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 60,57 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 219,42 Nmm Größtes Drehmoment der Feder
alphan 56,18 Grad Größter Drehwinkel der Feder
nt 3 Stück Anzahl der Windungen
Ddmax 8,3 mm Größter möglicher Dorndurchmesser
Ddmin 7,4 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 1,925 g Gewicht des Artikels
Preisgruppe J - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18679L

Anfrageformular Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

Anfrageformular Schenkelfeder T-18679L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18679L: Edelstahl Ø 1,25 x 9,25 x 50 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16344L 6,3 5,6 42,1 170,39 1.4310 34,5 | 71,1 | 26,1 | 6,3
T-16364L 7,3 5,6 42,56 196,88 1.4310 34,7 | 74,7 | 24,0 | 5,5
T-18458L 7,2 4 61,92 95,9 1.4310 44,6 | 73,9 | 43,4 | 16,5
T-18484L 9,2 4 63,01 121,99 1.4310 43,9 | 81,2 | 37,4 | 13,2
T-18480L 9,2 3,2 63,01 91,51 1.4310 46,2 | 75,8 | 45,1 | 17,6
T-18508L 5,5 5 111,87 57,76 1.4310 67,8 | 79,8 | 74,1 | 49,6
T-18533L 7,5 5 115,59 77,95 1.4310 62,5 | 87,0 | 62,4 | 38,0
T-18529L 7,5 4 115,59 58,51 1.4310 68,4 | 80,4 | 74,3 | 50,6
T-18558L 9 5 117,41 93,14 1.4310 60,5 | 92,4 | 56,9 | 32,3
T-18554L 9 4 117,41 69,81 1.4310 65,3 | 85,8 | 67,0 | 43,1
T-18550L 9 3 117,41 46,57 1.4310 70,6 | 79,1 | 68,2 | 64,6
T-18583L 11,5 5 119,48 118,43 1.4310 54,5 | 86,8 | 50,9 | 25,8
T-18579L 11,5 4 119,48 88,8 1.4310 57,8 | 80,1 | 58,9 | 34,4
T-18654L 6,75 5 212,15 41,39 1.4310 84,1 | 91,0 | 85,2 | 76,2
T-18679L 9,25 5 219,42 56,18 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18704L 11,25 5 223,16 67,97 1.4310 89,5 | 94,1 | 90,5 | 84,1
T-18700L 11,25 3,75 223,16 45,29 1.4310 84,8 | 85,7 | 89,5 | 79,3
T-18708L 11,25 6,25 223,16 90,66 1.4310 76,9 | 87,4 | 80,1 | 63,0
T-16704L 7,5 5,6 275,27 37,92 1.4310 71,3 | 86,6 | 73,6 | 53,8
T-16700L 7,5 4,2 275,27 25,28 1.4310 61,0 | 84,8 | 62,4 | 35,9
T-16716L 10,4 5,6 285,09 52,07 1.4310 81,8 | 89,2 | 84,8 | 71,3
T-16712L 10,4 4,2 285,09 34,71 1.4310 68,1 | 87,4 | 69,4 | 47,6
T-18800L 8,9 4,8 429,24 27,25 1.4310 54,9 | 90,1 | 49,8 | 24,8
T-18804L 8,9 6,4 429,24 40,93 1.4310 61,1 | 84,2 | 62,0 | 37,2
T-18825L 11,9 4,8 442,58 36,14 1.4310 57,6 | 84,0 | 57,0 | 31,9
T-18900L 10 5,4 554,97 24,73 1.4310 48,0 | 84,8 | 41,8 | 17,4
T-19100L 11 6 798,72 25,73 1.4310 42,0 | 76,6 | 36,6 | 12,6
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202089; Schenkelfeder T-18679L

Ursprungsland: DE, German; Schenkelfeder T-18679L
