Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

Staffelpreise - Schenkelfeder T-16719R

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Schenkelfeder Kaufen

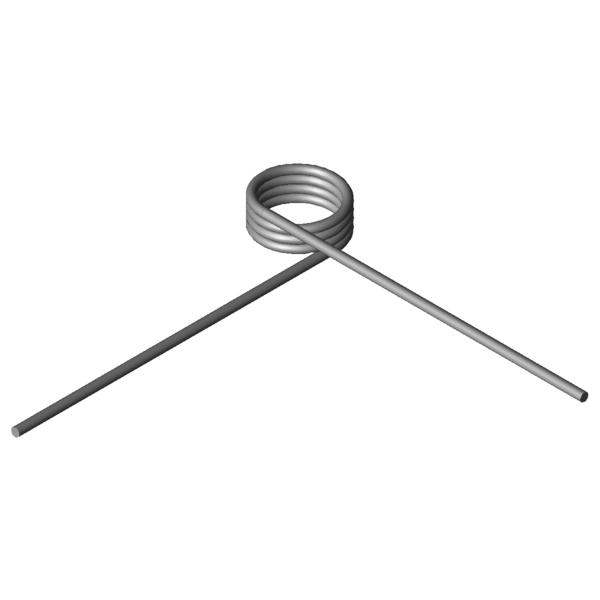

Produktbild Schenkelfeder T-16719R
Produktbild Schenkelfeder T-16719R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16719R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,4 mm Drahtdurchmesser
Di 10,4 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 6,65 mm Länge des Federkörpers
Ls 55 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 80,52 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 285,09 Nmm Größtes Drehmoment der Feder
alphan 65,09 Grad Größter Drehwinkel der Feder
nt 3,75 Stück Anzahl der Windungen
Ddmax 9 mm Größter möglicher Dorndurchmesser
Ddmin 5 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 3,0221 g Gewicht des Artikels
Preisgruppe J - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16719R

Anfrageformular Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

Anfrageformular Schenkelfeder T-16719R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16719R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18461R 7,2 7 61,92 185,83 1.4310 36,6 | 73,8 | 28,4 | 7,6
T-18487R 9,2 7 63,01 236,41 1.4310 37,0 | 80,2 | 24,8 | 6,1
T-18557R 9 4,75 117,41 87,36 1.4310 55,0 | 76,5 | 57,8 | 30,7
T-18561R 9 8,75 117,41 180,5 1.4310 43,8 | 78,0 | 38,6 | 14,9
T-18582R 11,5 4,75 119,48 111,12 1.4310 50,9 | 77,8 | 50,2 | 24,5
T-18586R 11,5 8,75 119,48 229,48 1.4310 42,1 | 79,3 | 35,1 | 11,9
T-18657R 6,75 5,94 212,15 51,7 1.4310 83,9 | 81,2 | 76,9 | 93,7
T-18682R 9,25 5,94 219,42 70,18 1.4310 81,8 | 89,2 | 84,9 | 71,4
T-18678R 9,25 4,69 219,42 51,48 1.4310 86,1 | 82,9 | 78,0 | 97,3
T-18707R 11,25 5,94 223,16 84,97 1.4310 75,9 | 90,4 | 77,4 | 60,0
T-18703R 11,25 4,69 223,16 62,28 1.4310 84,3 | 84,1 | 87,0 | 81,8
T-18732R 14,25 5,94 226,96 107,16 1.4310 67,5 | 83,9 | 70,2 | 48,4
T-16707R 7,5 6,65 275,27 47,4 1.4310 83,6 | 90,7 | 84,7 | 75,4
T-16703R 7,5 5,25 275,27 34,8 1.4310 71,4 | 83,7 | 75,0 | 55,4
T-16719R 10,4 6,65 285,09 65,09 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16731R 12,6 6,65 289,84 78,51 1.4310 89,7 | 94,2 | 90,6 | 84,3
T-16727R 12,6 5,25 289,84 57,64 1.4310 89,2 | 87,2 | 93,5 | 87,1
T-18803R 8,9 6 429,24 37,51 1.4310 62,7 | 87,8 | 62,0 | 38,3
T-18807R 8,9 7,6 429,24 51,18 1.4310 70,5 | 86,9 | 72,5 | 52,2
T-18828R 11,9 6 442,58 49,7 1.4310 69,3 | 88,4 | 70,4 | 49,2
T-18832R 11,9 7,6 442,58 67,77 1.4310 78,3 | 87,5 | 80,2 | 67,1
T-18853R 14,4 6 449,91 59,89 1.4310 73,1 | 83,3 | 77,7 | 58,3
T-18903R 10 6,76 554,97 34,04 1.4310 56,5 | 90,8 | 51,8 | 26,9
T-18907R 10 8,55 554,97 46,37 1.4310 60,6 | 83,9 | 61,3 | 36,6
T-18915R 13,5 6,76 572,76 45,55 1.4310 59,7 | 84,4 | 59,9 | 34,8
T-19103R 11 7,5 798,72 35,45 1.4310 49,6 | 84,4 | 45,1 | 19,4
T-19107R 11 9,5 798,72 48,31 1.4310 53,2 | 78,2 | 55,0 | 26,5
T-16803R 11,5 8,44 1041,37 30,45 1.4310 42,3 | 77,1 | 37,1 | 12,8
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-16719R

Ursprungsland: DE, German; Schenkelfeder T-16719R
