Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Staffelpreise - Schenkelfeder T-18907R

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

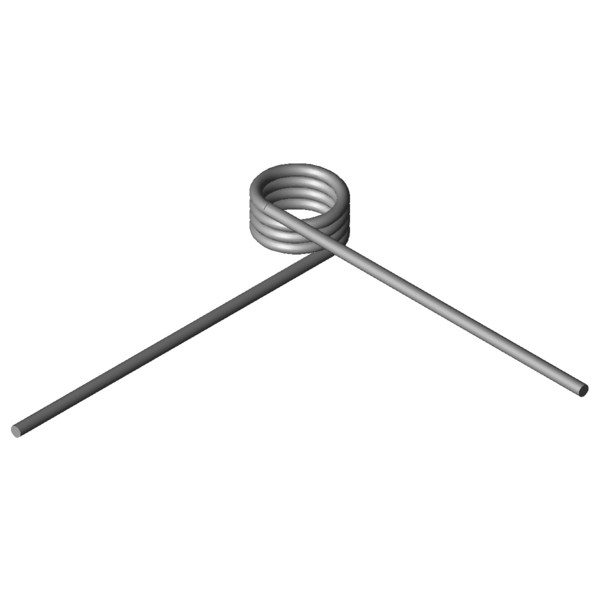

Produktbild Schenkelfeder T-18907R
Produktbild Schenkelfeder T-18907R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18907R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 10 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 8,55 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 194,06 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 554,97 Nmm Größtes Drehmoment der Feder
alphan 46,37 Grad Größter Drehwinkel der Feder
nt 3,75 Stück Anzahl der Windungen
Ddmax 8,8 mm Größter möglicher Dorndurchmesser
Ddmin 6 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 5,1964 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-18907R

Anfrageformular Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Anfrageformular Schenkelfeder T-18907R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18907R: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18686R 9,25 10,94 219,42 145,05 1.4310 42,8 | 80,0 | 35,8 | 12,6
T-18682R 9,25 5,94 219,42 70,18 1.4310 52,0 | 77,1 | 52,8 | 26,1
T-18678R 9,25 4,69 219,42 51,48 1.4310 57,6 | 72,3 | 64,8 | 35,6
T-18711R 11,25 10,94 223,16 175,63 1.4310 40,9 | 78,8 | 33,3 | 10,6
T-18707R 11,25 5,94 223,16 84,97 1.4310 48,4 | 75,9 | 47,4 | 21,9
T-16707R 7,5 6,65 275,27 47,4 1.4310 66,4 | 76,9 | 73,7 | 48,5
T-16719R 10,4 6,65 285,09 65,09 1.4310 60,6 | 83,9 | 61,3 | 36,6
T-16715R 10,4 5,25 285,09 47,78 1.4310 67,5 | 78,4 | 74,2 | 49,9
T-16723R 10,4 12,25 285,09 134,52 1.4310 47,3 | 81,2 | 42,9 | 17,7
T-16731R 12,6 6,65 289,84 78,51 1.4310 54,9 | 78,3 | 55,6 | 30,8
T-18807R 8,9 7,6 429,24 51,18 1.4310 81,0 | 88,9 | 84,0 | 70,1
T-18803R 8,9 6 429,24 37,51 1.4310 85,8 | 82,7 | 79,1 | 95,6
T-18832R 11,9 7,6 442,58 67,77 1.4310 72,0 | 87,3 | 74,1 | 54,6
T-18828R 11,9 6 442,58 49,7 1.4310 80,7 | 81,0 | 86,5 | 74,4
T-18907R 10 8,55 554,97 46,37 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18919R 13,5 8,55 572,76 62,05 1.4310 84,8 | 91,4 | 85,8 | 77,1
T-19107R 11 9,5 798,72 48,31 1.4310 81,8 | 90,3 | 82,7 | 72,4
T-19103R 11 7,5 798,72 35,45 1.4310 71,9 | 89,5 | 73,0 | 53,1
T-16803R 11,5 8,44 1041,37 30,45 1.4310 61,0 | 88,6 | 59,5 | 35,0
T-16903R 11,5 10,5 1888,38 23,95 1.4310 44,4 | 77,6 | 40,5 | 15,2
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202089; Schenkelfeder T-18907R

Ursprungsland: DE, German; Schenkelfeder T-18907R
