Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

Staffelpreise - Schenkelfeder T-16825L

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

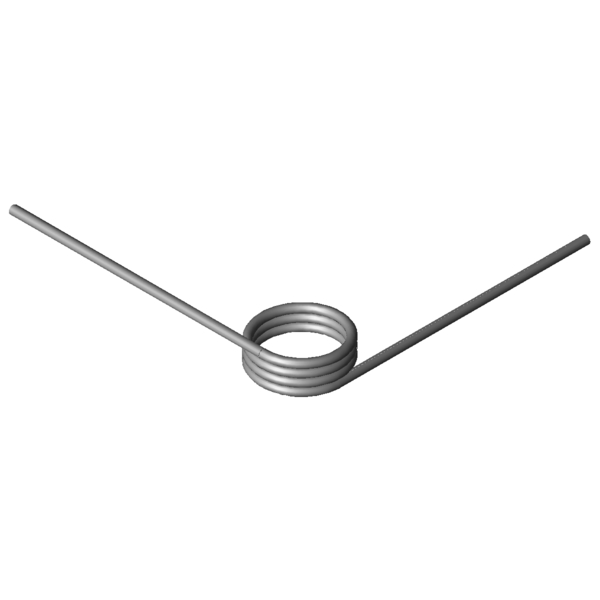

Produktbild Schenkelfeder T-16825L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16825L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,25	mm	Drahtdurchmesser
Di	18,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	9,56	mm	Länge des Federkörpers
Ls	70	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	330,72	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1094,7	Nmm	Größtes Drehmoment der Feder
alphan	57,1	Grad	Größter Drehwinkel der Feder
nt	3,25	Stück	Anzahl der Windungen
Ddmax	16	mm	Größter möglicher Dorndurchmesser
Ddmin	11	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,45	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	11,0294	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-16825L

Anfrageformular Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

Anfrageformular Schenkelfeder T-16825L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16825L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18884L	18,4	10	457,84	145,45	1.4310	48,6 \| 88,7 \| 40,5 \| 16,4
T-18880L	18,4	6,8	457,84	90,02	1.4310	53,2 \| 80,6 \| 52,6 \| 26,5
T-18933L	16	11,25	581,21	102,56	1.4310	55,9 \| 83,8 \| 54,4 \| 29,6
T-18929L	16	7,65	581,21	63,49	1.4310	67,1 \| 82,2 \| 71,5 \| 47,7
T-18945L	20,5	11,25	591,67	130,8	1.4310	52,5 \| 85,1 \| 48,9 \| 23,6
T-18941L	20,5	7,65	591,67	80,97	1.4310	61,3 \| 83,4 \| 62,3 \| 38,1
T-19130L	15	8,5	825,31	56,52	1.4310	83,2 \| 86,3 \| 87,2 \| 76,2
T-19155L	18	8,5	838,31	67,51	1.4310	79,0 \| 91,7 \| 80,6 \| 64,8
T-19159L	18	12,5	838,31	109,13	1.4310	64,0 \| 87,6 \| 64,5 \| 40,1
T-19151L	18	6,5	838,31	46,76	1.4310	85,8 \| 84,7 \| 79,2 \| 93,5
T-19180L	23	8,5	853,09	85,9	1.4310	70,0 \| 86,1 \| 72,2 \| 51,8
T-16805L	11,5	9,56	1041,37	35,99	1.4310	77,6 \| 87,4 \| 79,1 \| 66,3
T-16815L	15,5	9,56	1076,95	48,05	1.4310	90,5 \| 94,6 \| 91,3 \| 85,5
T-16811L	15,5	7,31	1076,95	33,26	1.4310	74,8 \| 86,7 \| 78,3 \| 59,2
T-16825L	18,5	9,56	1094,7	57,1	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16835L	23,5	9,56	1115,14	72,18	1.4310	87,4 \| 92,9 \| 88,6 \| 80,6
T-19221L	13,5	10,63	1481,57	39,12	1.4310	68,7 \| 84,3 \| 71,2 \| 50,6
T-19241L	17,5	10,63	1524,2	50,31	1.4310	78,3 \| 91,5 \| 80,0 \| 63,3
T-19261L	22,5	10,63	1558,44	64,3	1.4310	82,0 \| 87,4 \| 79,5 \| 79,1
T-16911L	15,5	9,1	1965,24	26,09	1.4310	54,2 \| 86,4 \| 50,7 \| 25,5
T-16915L	15,5	11,9	1965,24	37,69	1.4310	59,7 \| 81,5 \| 60,9 \| 36,8
T-16921L	19,5	9,1	2014,76	32,6	1.4310	59,0 \| 90,1 \| 55,7 \| 31,0
T-16925L	19,5	11,9	2014,76	47,09	1.4310	66,1 \| 85,2 \| 68,4 \| 44,8
T-16931L	24	9,1	2052,94	39,92	1.4310	61,0 \| 84,2 \| 61,6 \| 37,3
T-17011L	17	10,4	2827,78	24,3	1.4310	47,3 \| 84,7 \| 40,6 \| 16,5
T-17021L	22	10,4	2909,76	31,19	1.4310	49,6 \| 82,1 \| 46,1 \| 20,6

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-16825L

Ursprungsland: DE, German; Schenkelfeder T-16825L
