Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Staffelpreise - Schenkelfeder T-18880L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

Produktbild Schenkelfeder T-18880L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18880L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	18,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	6,8	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	102,15	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	457,84	Nmm	Größtes Drehmoment der Feder
alphan	90,02	Grad	Größter Drehwinkel der Feder
nt	3,25	Stück	Anzahl der Windungen
Ddmax	16,5	mm	Größter möglicher Dorndurchmesser
Ddmin	14,7	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,46	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,1388	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18880L

Anfrageformular Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Anfrageformular Schenkelfeder T-18880L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18880L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18584L	11,5	6,25	119,48	155,45	1.4310	43,1 \| 72,3 \| 42,0 \| 15,1
T-18734L	14,25	7,81	226,96	150,04	1.4310	55,1 \| 80,9 \| 54,8 \| 29,7
T-18730L	14,25	5,31	226,96	92,86	1.4310	66,4 \| 77,9 \| 73,3 \| 48,1
T-16729L	12,6	5,95	289,84	68,04	1.4310	78,1 \| 81,2 \| 69,4 \| 83,8
T-16741L	16,2	5,95	295,06	87,08	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-16745L	16,2	8,75	295,06	140,67	1.4310	63,3 \| 84,4 \| 64,2 \| 41,2
T-16737L	16,2	4,55	295,06	60,29	1.4310	80,9 \| 80,8 \| 65,7 \| 96,2
T-18830L	11,9	6,8	442,58	58,73	1.4310	78,9 \| 88,2 \| 81,0 \| 67,5
T-18855L	14,4	6,8	449,91	70,82	1.4310	87,1 \| 92,8 \| 88,5 \| 80,1
T-18851L	14,4	5,2	449,91	49,05	1.4310	72,2 \| 84,9 \| 76,4 \| 55,4
T-18880L	18,4	6,8	457,84	90,02	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18917L	13,5	7,65	572,76	53,78	1.4310	67,1 \| 83,7 \| 69,8 \| 47,8
T-18913L	13,5	5,85	572,76	37,23	1.4310	58,8 \| 82,8 \| 60,6 \| 33,1
T-18929L	16	7,65	581,21	63,49	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18925L	16	5,85	581,21	43,95	1.4310	63,2 \| 87,3 \| 63,8 \| 38,5
T-18941L	20,5	7,65	591,67	80,97	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-18937L	20,5	5,85	591,67	56,06	1.4310	68,7 \| 88,2 \| 69,8 \| 48,2
T-19101L	11	6,5	798,72	28,97	1.4310	47,2 \| 78,5 \| 44,8 \| 18,4
T-19126L	15	6,5	825,31	39,16	1.4310	53,1 \| 85,7 \| 49,5 \| 24,1
T-19130L	15	8,5	825,31	56,52	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-19151L	18	6,5	838,31	46,76	1.4310	57,6 \| 91,1 \| 53,3 \| 28,4
T-19155L	18	8,5	838,31	67,51	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19176L	23	6,5	853,09	59,45	1.4310	60,2 \| 85,2 \| 59,9 \| 35,4
T-16801L	11,5	7,31	1041,37	24,92	1.4310	41,2 \| 75,5 \| 35,8 \| 12,2
T-16811L	15,5	7,31	1076,95	33,26	1.4310	46,1 \| 82,8 \| 39,7 \| 15,7
T-16821L	18,5	7,31	1094,7	39,53	1.4310	49,7 \| 87,9 \| 42,9 \| 18,4

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-18880L

Ursprungsland: DE, German; Schenkelfeder T-18880L

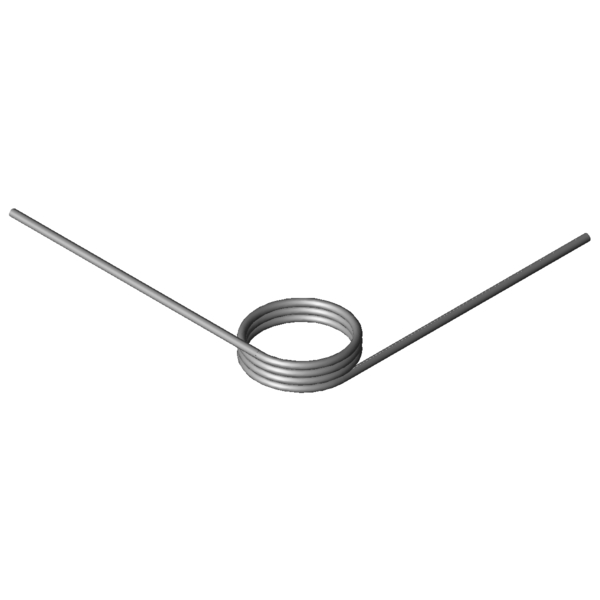

Produktbild - Schenkelfedern T-18880L
