Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

Staffelpreise - Schenkelfeder T-18855L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

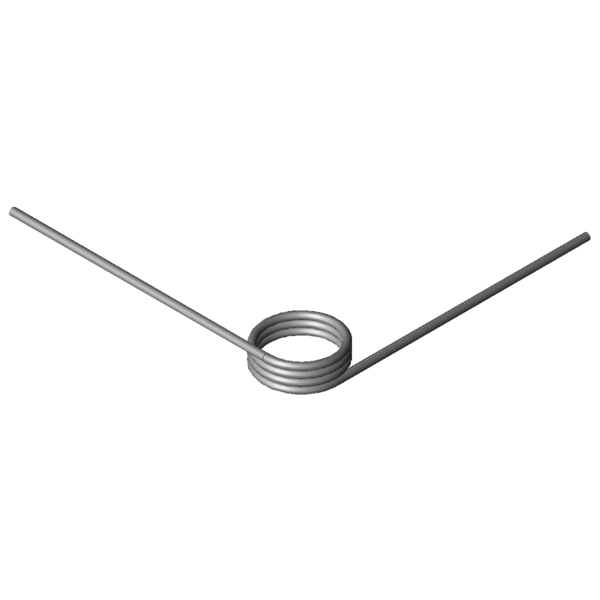

Produktbild Schenkelfeder T-18855L
Produktbild Schenkelfeder T-18855L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18855L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 - Grad Drehwinkel vorgespannt
F1 - N Kraft der Feder vorgespannt
M1 - Nmm Drehmoment der Feder vorgespannt
alpha2 - Grad Drehwinkel gespannt
F2 - N Kraft der Feder gespannt
M2 - Nmm Drehmoment der Feder gespannt
alphah - Grad Arbeitsdrehwinkel
d 1,6 mm Drahtdurchmesser
Di 14,4 mm Innerer Windungsdurchmesser
Dd - mm Dorndurchmesser
LsH - mm Schenkellänge des Hebelarmes
LsR - mm Schenkellänge des ruhenden Armes
Lk0 6,8 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH - mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 114,21 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 449,91 Nmm Größtes Drehmoment der Feder
alphan 70,82 Grad Größter Drehwinkel der Feder
nt 3,25 Stück Anzahl der Windungen
Ddmax 13 mm Größter möglicher Dorndurchmesser
Ddmin 11,5 mm Kleinster möglicher Dorndurchmesser
Ditol 0,37 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 4,4916 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18855L

Anfrageformular Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

Anfrageformular Schenkelfeder T-18855L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18855L: Edelstahl Ø 1,6 x 14,4 x 60 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18584L 11,5 6,25 119,48 155,45 1.4310 42,1 | 78,1 | 36,1 | 12,1
T-18709L 11,25 7,81 223,16 118,95 1.4310 55,1 | 81,1 | 54,6 | 29,5
T-18705L 11,25 5,31 223,16 73,67 1.4310 66,2 | 78,1 | 72,9 | 47,7
T-18734L 14,25 7,81 226,96 150,04 1.4310 53,6 | 88,1 | 48,8 | 23,8
T-18730L 14,25 5,31 226,96 92,86 1.4310 62,3 | 85,1 | 63,4 | 38,5
T-18726L 14,25 4,06 226,96 64,28 1.4310 68,4 | 78,9 | 70,6 | 55,6
T-16717L 10,4 5,95 285,09 56,41 1.4310 77,8 | 82,4 | 71,5 | 79,6
T-16729L 12,6 5,95 289,84 68,04 1.4310 78,3 | 87,5 | 80,2 | 67,1
T-16733L 12,6 8,75 289,84 109,92 1.4310 63,4 | 84,2 | 64,4 | 41,5
T-16741L 16,2 5,95 295,06 87,08 1.4310 71,6 | 88,0 | 73,5 | 53,3
T-16745L 16,2 8,75 295,06 140,67 1.4310 58,6 | 84,7 | 58,0 | 33,0
T-18805L 8,9 6,8 429,24 44,34 1.4310 77,3 | 87,3 | 79,0 | 65,6
T-18830L 11,9 6,8 442,58 58,73 1.4310 89,7 | 94,2 | 90,6 | 84,3
T-18826L 11,9 5,2 442,58 40,66 1.4310 74,2 | 86,4 | 77,9 | 58,4
T-18855L 14,4 6,8 449,91 70,82 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18880L 18,4 6,8 457,84 90,02 1.4310 87,1 | 92,8 | 88,5 | 80,1
T-18905L 10 7,65 554,97 40,19 1.4310 65,8 | 82,4 | 68,9 | 46,0
T-18901L 10 5,85 554,97 27,82 1.4310 57,8 | 81,5 | 60,2 | 31,8
T-18917L 13,5 7,65 572,76 53,78 1.4310 75,8 | 90,5 | 77,2 | 59,7
T-18913L 13,5 5,85 572,76 37,23 1.4310 65,5 | 89,6 | 65,6 | 41,3
T-18929L 16 7,65 581,21 63,49 1.4310 80,7 | 89,3 | 83,5 | 69,4
T-18925L 16 5,85 581,21 43,95 1.4310 68,7 | 88,3 | 69,7 | 48,0
T-19101L 11 6,5 798,72 28,97 1.4310 51,9 | 84,0 | 48,6 | 23,0
T-19126L 15 6,5 825,31 39,16 1.4310 58,5 | 90,5 | 54,9 | 30,1
T-19130L 15 8,5 825,31 56,52 1.4310 65,3 | 85,3 | 67,2 | 43,5
T-19151L 18 6,5 838,31 46,76 1.4310 60,2 | 85,2 | 59,8 | 35,4
T-16801L 11,5 7,31 1041,37 24,92 1.4310 45,2 | 81,3 | 39,2 | 15,2
T-16811L 15,5 7,31 1076,95 33,26 1.4310 49,9 | 85,7 | 44,4 | 19,6
T-16821L 18,5 7,31 1094,7 39,53 1.4310 50,7 | 80,7 | 48,5 | 22,9
T-16911L 15,5 9,1 1965,24 26,09 1.4310 37,7 | 74,9 | 29,9 | 8,4
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202089; Schenkelfeder T-18855L

Ursprungsland: DE, German; Schenkelfeder T-18855L
