Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Staffelpreise - Schenkelfeder T-16745L

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

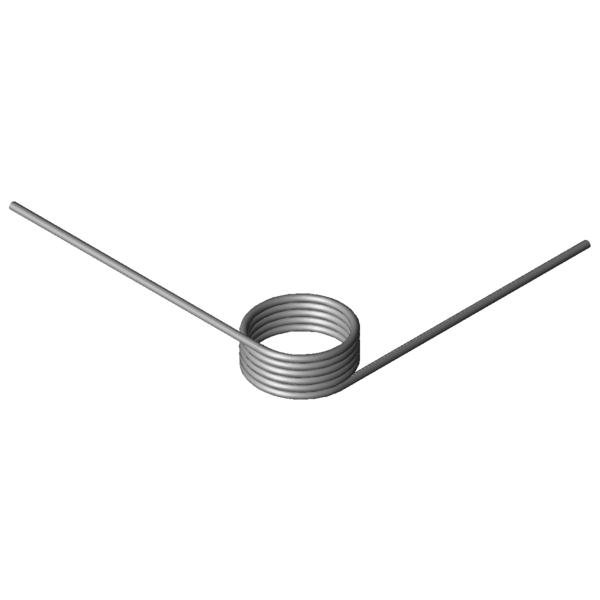

Produktbild Schenkelfeder T-16745L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16745L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	16,2	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	8,75	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	60,82	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	295,06	Nmm	Größtes Drehmoment der Feder
alphan	140,67	Grad	Größter Drehwinkel der Feder
nt	5,25	Stück	Anzahl der Windungen
Ddmax	13,7	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,4	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	4,8575	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-16745L

Anfrageformular Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Anfrageformular Schenkelfeder T-16745L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16745L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18734L	14,25	7,81	226,96	150,04	1.4310	82,1 \| 88,8 \| 85,3 \| 72,1
T-16721L	10,4	8,75	285,09	91,13	1.4310	78,6 \| 88,1 \| 80,7 \| 67,0
T-16733L	12,6	8,75	289,84	109,92	1.4310	86,8 \| 92,6 \| 88,2 \| 79,5
T-16745L	16,2	8,75	295,06	140,67	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18859L	14,4	10	449,91	114,36	1.4310	71,6 \| 88,0 \| 73,4 \| 53,3
T-18855L	14,4	6,8	449,91	70,82	1.4310	58,6 \| 84,7 \| 58,0 \| 33,0
T-18884L	18,4	10	457,84	145,45	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-18880L	18,4	6,8	457,84	90,02	1.4310	63,3 \| 84,4 \| 64,2 \| 41,2
T-18917L	13,5	7,65	572,76	53,78	1.4310	49,1 \| 82,8 \| 44,9 \| 19,7
T-18929L	16	7,65	581,21	63,49	1.4310	53,0 \| 88,0 \| 48,0 \| 22,9
T-18933L	16	11,25	581,21	102,56	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-18925L	16	5,85	581,21	43,95	1.4310	46,0 \| 81,1 \| 41,0 \| 15,9
T-18941L	20,5	7,65	591,67	80,97	1.4310	54,6 \| 81,4 \| 53,7 \| 28,7
T-19105L	11	8,5	798,72	41,83	1.4310	40,9 \| 78,3 \| 33,3 \| 11,0
T-19130L	15	8,5	825,31	56,52	1.4310	46,3 \| 86,6 \| 38,0 \| 14,4
T-19126L	15	6,5	825,31	39,16	1.4310	40,2 \| 79,0 \| 31,8 \| 10,0
T-19155L	18	8,5	838,31	67,51	1.4310	48,1 \| 85,7 \| 41,6 \| 16,9
T-19151L	18	6,5	838,31	46,76	1.4310	41,3 \| 78,1 \| 34,2 \| 11,7
T-16805L	11,5	9,56	1041,37	35,99	1.4310	36,4 \| 74,9 \| 27,0 \| 7,2

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202089; Schenkelfeder T-16745L

Ursprungsland: DE, German; Schenkelfeder T-16745L
