Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

Staffelpreise - Schenkelfeder T-19105L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

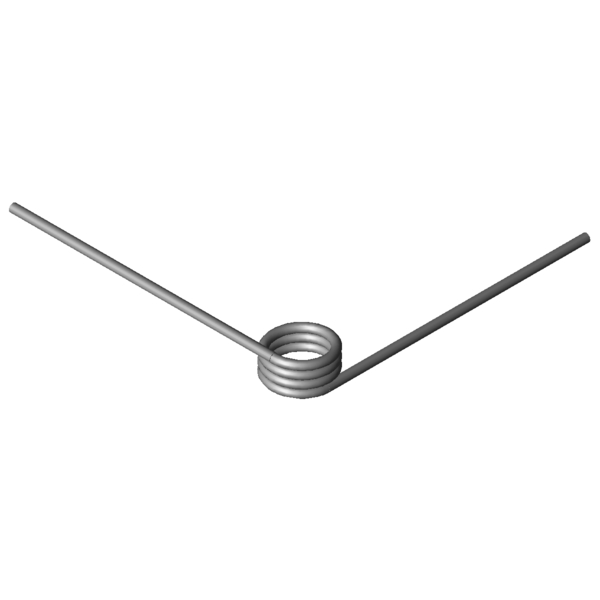

Produktbild Schenkelfeder T-19105L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19105L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2	mm	Drahtdurchmesser
Di	11	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	8,5	mm	Länge des Federkörpers
Ls	65	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	276,67	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	798,72	Nmm	Größtes Drehmoment der Feder
alphan	41,83	Grad	Größter Drehwinkel der Feder
nt	3,25	Stück	Anzahl der Windungen
Ddmax	9,9	mm	Größter möglicher Dorndurchmesser
Ddmin	8,8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,29	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	6,5074	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-19105L

Anfrageformular Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

Anfrageformular Schenkelfeder T-19105L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19105L: Edelstahl Ø 2 x 11 x 65 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16709L	7,5	8,75	275,27	66,37	1.4310	49,6 \| 78,4 \| 48,7 \| 21,7
T-16721L	10,4	8,75	285,09	91,13	1.4310	48,1 \| 87,2 \| 40,8 \| 16,4
T-16717L	10,4	5,95	285,09	56,41	1.4310	53,2 \| 78,2 \| 54,9 \| 26,5
T-16733L	12,6	8,75	289,84	109,92	1.4310	45,3 \| 84,8 \| 37,2 \| 13,8
T-16729L	12,6	5,95	289,84	68,04	1.4310	49,0 \| 75,8 \| 48,9 \| 22,3
T-18809L	8,9	10	429,24	71,69	1.4310	56,5 \| 82,0 \| 56,0 \| 31,4
T-18805L	8,9	6,8	429,24	44,34	1.4310	68,3 \| 80,3 \| 74,0 \| 50,7
T-18834L	11,9	10	442,58	94,97	1.4310	53,3 \| 85,8 \| 49,7 \| 24,4
T-18830L	11,9	6,8	442,58	58,73	1.4310	62,3 \| 84,1 \| 63,3 \| 39,5
T-18826L	11,9	5,2	442,58	40,66	1.4310	70,4 \| 77,9 \| 76,3 \| 57,0
T-18905L	10	7,65	554,97	40,19	1.4310	81,8 \| 90,3 \| 82,8 \| 72,3
T-18901L	10	5,85	554,97	27,82	1.4310	82,3 \| 83,2 \| 68,0 \| 95,7
T-18909L	10	11,25	554,97	64,92	1.4310	65,7 \| 85,5 \| 67,0 \| 44,8
T-18917L	13,5	7,65	572,76	53,78	1.4310	72,6 \| 87,2 \| 74,7 \| 55,8
T-19105L	11	8,5	798,72	41,83	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19130L	15	8,5	825,31	56,52	1.4310	84,3 \| 91,1 \| 85,4 \| 76,5
T-16805L	11,5	9,56	1041,37	35,99	1.4310	79,5 \| 91,2 \| 81,4 \| 66,0
T-16801L	11,5	7,31	1041,37	24,92	1.4310	68,0 \| 90,2 \| 68,1 \| 45,7
T-19201L	10	10,63	1422,19	29,34	1.4310	62,1 \| 83,6 \| 63,2 \| 39,4
T-16901L	11,5	9,1	1888,38	19,59	1.4310	50,4 \| 86,8 \| 44,6 \| 19,8
T-16905L	11,5	11,9	1888,38	28,3	1.4310	54,4 \| 79,5 \| 55,0 \| 28,6
T-17001L	12,5	10,4	2709,97	18,1	1.4310	42,2 \| 77,4 \| 36,4 \| 12,8

Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202089; Schenkelfeder T-19105L

Ursprungsland: DE, German; Schenkelfeder T-19105L
