Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

Staffelpreise - Schenkelfeder T-16831L

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

Produktbild Schenkelfeder T-16831L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16831L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,25	mm	Drahtdurchmesser
Di	23,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	7,31	mm	Länge des Federkörpers
Ls	70	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	324,27	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1115,14	Nmm	Größtes Drehmoment der Feder
alphan	49,97	Grad	Größter Drehwinkel der Feder
nt	2,25	Stück	Anzahl der Windungen
Ddmax	20,1	mm	Größter möglicher Dorndurchmesser
Ddmin	15	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,55	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	10,094	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-16831L

Anfrageformular Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

Anfrageformular Schenkelfeder T-16831L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16831L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18929L	16	7,65	581,21	63,49	1.4310	62,5 \| 81,2 \| 65,4 \| 41,0
T-18925L	16	5,85	581,21	43,95	1.4310	68,4 \| 76,0 \| 70,0 \| 59,3
T-18941L	20,5	7,65	591,67	80,97	1.4310	59,2 \| 87,6 \| 57,4 \| 32,7
T-18937L	20,5	5,85	591,67	56,06	1.4310	66,9 \| 82,4 \| 71,1 \| 47,3
T-19126L	15	6,5	825,31	39,16	1.4310	83,7 \| 80,5 \| 76,2 \| 94,4
T-19130L	15	8,5	825,31	56,52	1.4310	75,4 \| 79,6 \| 81,2 \| 65,4
T-19151L	18	6,5	838,31	46,76	1.4310	83,2 \| 84,8 \| 84,4 \| 80,3
T-19155L	18	8,5	838,31	67,51	1.4310	71,4 \| 83,8 \| 74,6 \| 55,6
T-19176L	23	6,5	853,09	59,45	1.4310	78,8 \| 91,9 \| 80,3 \| 64,3
T-19180L	23	8,5	853,09	85,9	1.4310	67,6 \| 90,9 \| 67,3 \| 44,5
T-16801L	11,5	7,31	1041,37	24,92	1.4310	69,3 \| 83,0 \| 71,6 \| 53,4
T-16811L	15,5	7,31	1076,95	33,26	1.4310	79,7 \| 88,7 \| 81,6 \| 68,9
T-16821L	18,5	7,31	1094,7	39,53	1.4310	87,4 \| 92,9 \| 88,6 \| 80,6
T-16825L	18,5	9,56	1094,7	57,1	1.4310	87,9 \| 85,1 \| 92,8 \| 85,9
T-16831L	23,5	7,31	1115,14	49,97	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19261L	22,5	10,63	1558,44	64,3	1.4310	83,8 \| 84,8 \| 74,6 \| 92,1
T-16911L	15,5	9,1	1965,24	26,09	1.4310	53,2 \| 75,5 \| 54,5 \| 29,6
T-16921L	19,5	9,1	2014,76	32,6	1.4310	59,2 \| 81,2 \| 60,3 \| 36,1
T-16931L	24	9,1	2052,94	39,92	1.4310	65,6 \| 86,2 \| 67,1 \| 43,4
T-17021L	22	10,4	2909,76	31,19	1.4310	50,8 \| 78,1 \| 50,4 \| 23,9
T-17031L	27	10,4	2964,79	38,08	1.4310	53,8 \| 75,9 \| 56,9 \| 28,7

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202089; Schenkelfeder T-16831L

Ursprungsland: DE, German; Schenkelfeder T-16831L

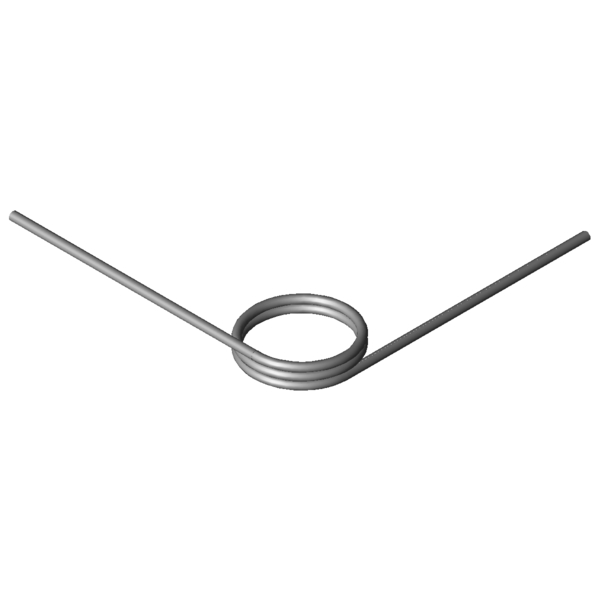

Produktbild - Schenkelfedern T-16831L
