Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

Staffelpreise - Schenkelfeder T-17035R

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Schenkelfeder Kaufen

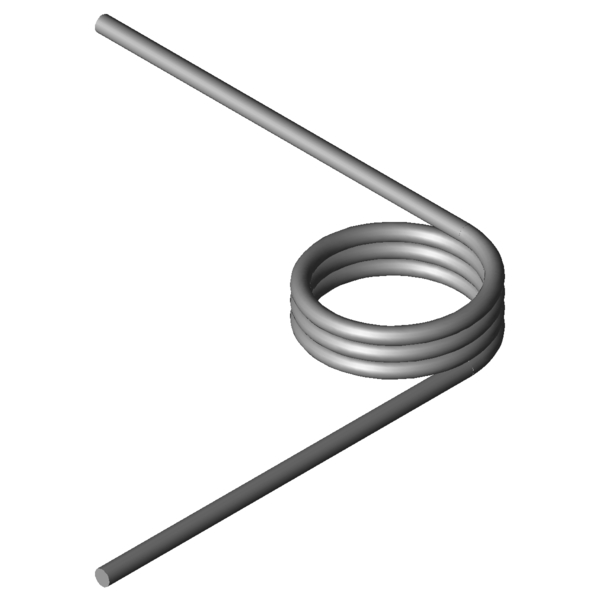

Produktbild Schenkelfeder T-17035R
Produktbild Schenkelfeder T-17035R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-17035R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 3,2 mm Drahtdurchmesser
Di 27 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 13,6 mm Länge des Federkörpers
Ls 80 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 940,49 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 2964,79 Nmm Größtes Drehmoment der Feder
alphan 55,01 Grad Größter Drehwinkel der Feder
nt 3,25 Stück Anzahl der Windungen
Ddmax 23,5 mm Größter möglicher Dorndurchmesser
Ddmin 18 mm Kleinster möglicher Dorndurchmesser
Ditol 0,6 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 29,6941 g Gewicht des Artikels
Preisgruppe M - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-17035R

Anfrageformular Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

Anfrageformular Schenkelfeder T-17035R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-17035R: Edelstahl Ø 3,2 x 27 x 80 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-19159R 18 12,5 838,31 109,13 1.4310 42,4 | 73,7 | 39,3 | 14,3
T-19184R 23 12,5 853,09 138,72 1.4310 41,8 | 79,9 | 34,2 | 11,4
T-19180R 23 8,5 853,09 85,9 1.4310 45,0 | 70,1 | 46,4 | 18,4
T-16835R 23,5 9,56 1115,14 72,18 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19261R 22,5 10,63 1558,44 64,3 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-16925R 19,5 11,9 2014,76 47,09 1.4310 79,5 | 82,4 | 76,8 | 79,4
T-16935R 24 11,9 2052,94 57,66 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-16931R 24 9,1 2052,94 39,92 1.4310 82,5 | 81,1 | 70,9 | 95,4
T-19321R 16 12,75 2459,2 37,23 1.4310 79,7 | 82,3 | 75,3 | 81,6
T-19341R 21 12,75 2533,79 48,42 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19361R 26 12,75 2582,84 59,62 1.4310 88,2 | 94,6 | 89,7 | 80,4
T-17015R 17 13,6 2827,78 35,09 1.4310 78,0 | 87,7 | 79,6 | 66,9
T-17025R 22 13,6 2909,76 45,05 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-17021R 22 10,4 2909,76 31,19 1.4310 73,7 | 86,0 | 77,4 | 57,8
T-17035R 27 13,6 2964,79 55,01 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19421R 17,4 15,3 4113,81 33,15 1.4310 63,4 | 80,7 | 66,2 | 43,4
T-19441R 22,4 15,3 4240,2 42,34 1.4310 71,4 | 86,9 | 73,4 | 53,8
T-19461R 27,4 15,3 4326,15 51,43 1.4310 79,1 | 92,1 | 81,0 | 64,1
T-19521R 22,5 17 5673,53 37,91 1.4310 59,2 | 81,1 | 60,6 | 36,0
T-19561R 32,5 17 5888,83 54,1 1.4310 68,3 | 81,0 | 74,3 | 49,5
T-19541R 27,5 17 5960,44 46,01 1.4310 64,8 | 86,1 | 66,7 | 41,6
T-19701R 20,5 14,63 7210,54 19,61 1.4310 44,3 | 80,0 | 38,4 | 14,7
T-19710R 25,5 14,63 7413,47 24,19 1.4310 48,6 | 86,2 | 42,0 | 17,6
T-19714R 25,5 19,13 7413,47 34,94 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-19719R 30,5 14,63 7558,94 28,77 1.4310 50,2 | 84,2 | 45,8 | 20,5
T-19728R 35,5 14,63 7668,33 33,36 1.4310 51,0 | 80,0 | 49,7 | 23,4
T-19802R 20 16,25 9706,06 17,32 1.4310 38,2 | 73,9 | 31,0 | 9,6
T-19816R 28 16,25 10155,28 23,91 1.4310 43,5 | 81,4 | 36,3 | 12,7
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-17035R

Ursprungsland: DE, German; Schenkelfeder T-17035R
