Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

Staffelpreise - Schenkelfeder T-17038L

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

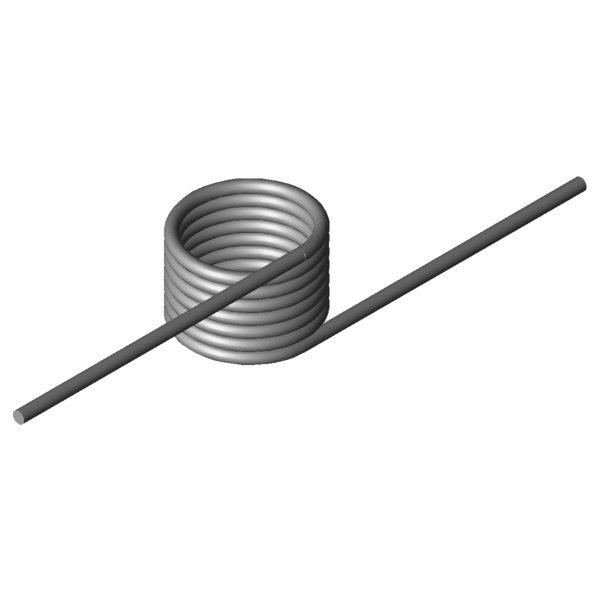

Produktbild Schenkelfeder T-17038L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-17038L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	3,2	mm	Drahtdurchmesser
Di	27	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	25,6	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	782,32	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2964,79	Nmm	Größtes Drehmoment der Feder
alphan	118,48	Grad	Größter Drehwinkel der Feder
nt	7	Stück	Anzahl der Windungen
Ddmax	23,5	mm	Größter möglicher Dorndurchmesser
Ddmin	18	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,6	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	52,2476	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-17038L

Anfrageformular Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

Anfrageformular Schenkelfeder T-17038L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-17038L: Edelstahl Ø 3,2 x 27 x 80 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16838L	23,5	18	1115,14	155,46	1.4310	53,8 \| 75,9 \| 56,9 \| 28,7
T-19244L	17,5	20	1524,2	108,35	1.4310	67,1 \| 73,7 \| 71,4 \| 56,2
T-19264L	22,5	20	1558,44	138,43	1.4310	64,6 \| 79,9 \| 69,1 \| 45,0
T-16918L	15,5	22,4	1965,24	81,18	1.4310	37,1 \| 72,7 \| 29,7 \| 8,8
T-16928L	19,5	22,4	2014,76	101,42	1.4310	37,8 \| 79,2 \| 26,9 \| 7,2
T-16938L	24	22,4	2052,94	124,2	1.4310	35,6 \| 76,0 \| 24,8 \| 6,0
T-19324L	16	24	2459,2	80,13	1.4310	79,7 \| 82,3 \| 75,3 \| 81,5
T-19364L	26	24	2582,84	128,39	1.4310	88,2 \| 94,6 \| 89,7 \| 80,4
T-17008L	12,5	25,6	2709,97	56,3	1.4310	67,8 \| 82,1 \| 69,5 \| 52,0
T-17018L	17	25,6	2827,78	75,58	1.4310	78,0 \| 87,7 \| 79,6 \| 66,9
T-17028L	22	25,6	2909,76	97,03	1.4310	40,9 \| 78,2 \| 33,6 \| 10,9
T-17038L	27	25,6	2964,79	118,48	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19424L	17,4	28,8	4113,81	71,47	1.4310	63,5 \| 80,7 \| 66,2 \| 43,5
T-19444L	22,4	28,8	4240,2	91,15	1.4310	71,4 \| 86,9 \| 73,4 \| 53,8
T-19464L	27,4	28,8	4326,15	110,84	1.4310	79,1 \| 92,1 \| 81,0 \| 64,1
T-19460L	27,4	10,8	4326,15	31,69	1.4310	80,7 \| 93,2 \| 82,0 \| 66,7
T-19524L	22,5	32	5673,53	81,61	1.4310	59,2 \| 81,1 \| 60,6 \| 36,0
T-19544L	27,5	32	5798,12	99,1	1.4310	65,4 \| 86,1 \| 67,4 \| 42,8
T-19540L	27,5	12	5798,12	28,34	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19564L	32,5	32	5888,83	116,59	1.4310	68,3 \| 81,0 \| 74,4 \| 49,5
T-19704L	20,5	18	7210,54	26,14	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19713L	25,5	18	7413,47	32,25	1.4310	88,7 \| 93,5 \| 89,2 \| 83,3
T-19717L	25,5	36	7413,47	75,25	1.4310	52,0 \| 78,9 \| 51,8 \| 25,4
T-19709L	25,5	13,5	7413,47	21,5	1.4310	85,0 \| 85,1 \| 89,8 \| 80,0
T-19722L	30,5	18	7558,94	38,37	1.4310	80,7 \| 89,1 \| 81,8 \| 71,4
T-19726L	30,5	36	7558,94	89,52	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-19805L	20	20	9706,06	23,09	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6

Anzahl der ähnlichen Metallfedern: 26
