Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

Staffelpreise - Schenkelfeder T-19524L

Bestellmenge	Einzelpreis [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Schenkelfeder Kaufen

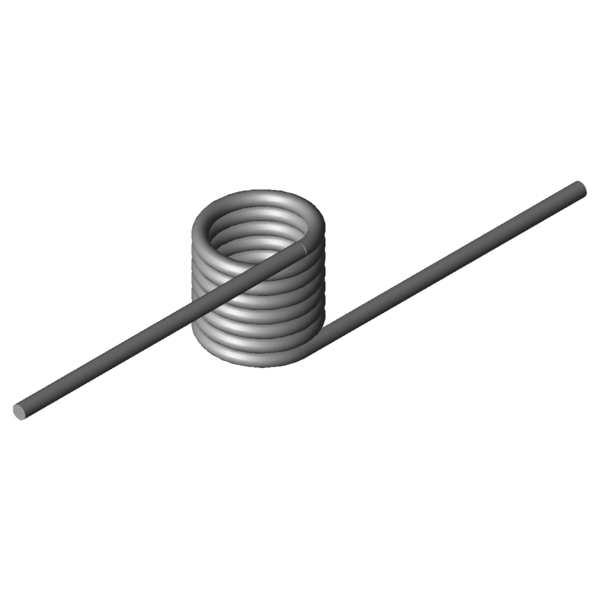

Produktbild Schenkelfeder T-19524L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19524L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	4	mm	Drahtdurchmesser
Di	22,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	32	mm	Länge des Federkörpers
Ls	90	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	1823,68	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	5673,53	Nmm	Größtes Drehmoment der Feder
alphan	81,61	Grad	Größter Drehwinkel der Feder
nt	7	Stück	Anzahl der Windungen
Ddmax	20,2	mm	Größter möglicher Dorndurchmesser
Ddmin	18	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,52	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	75,5596	g	Gewicht des Artikels
Preisgruppe	S	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-19524L

Anfrageformular Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

Anfrageformular Schenkelfeder T-19524L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19524L: Edelstahl Ø 4 x 22,5 x 90 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16928L	19,5	22,4	2014,76	101,42	1.4310	54,0 \| 75,6 \| 58,0 \| 28,6
T-16938L	24	22,4	2052,94	124,2	1.4310	50,9 \| 77,9 \| 50,9 \| 23,8
T-19324L	16	24	2459,2	80,13	1.4310	62,9 \| 73,7 \| 70,8 \| 44,1
T-19344L	21	15	2533,79	62,8	1.4310	63,5 \| 71,7 \| 60,8 \| 58,0
T-19364L	26	24	2582,84	128,39	1.4310	54,1 \| 78,8 \| 54,5 \| 28,9
T-17018L	17	25,6	2827,78	75,58	1.4310	67,9 \| 78,5 \| 71,2 \| 53,8
T-17028L	22	25,6	2909,76	97,03	1.4310	65,6 \| 85,9 \| 67,7 \| 43,1
T-17024L	22	12,8	2909,76	41,58	1.4310	74,4 \| 72,6 \| 51,1 \| 99,3
T-17038L	27	25,6	2964,79	118,48	1.4310	59,2 \| 81,1 \| 60,6 \| 36,0
T-19404L	12,4	28,8	3909,65	51,8	1.4310	78,9 \| 78,4 \| 66,2 \| 92,1
T-19424L	17,4	28,8	4113,81	71,47	1.4310	82,9 \| 85,8 \| 80,0 \| 82,8
T-19444L	22,4	28,8	4240,2	91,15	1.4310	80,7 \| 93,2 \| 82,1 \| 66,9
T-19464L	27,4	28,8	4326,15	110,84	1.4310	72,8 \| 87,4 \| 74,9 \| 56,1
T-19504L	17,5	32	5491,74	64,13	1.4310	87,2 \| 92,6 \| 87,7 \| 81,2
T-19524L	22,5	32	5673,53	81,61	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19544L	27,5	32	5798,12	99,1	1.4310	89,4 \| 93,9 \| 90,1 \| 84,2
T-19564L	32,5	32	5888,83	116,59	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19708L	20,5	36	7210,54	61	1.4310	75,1 \| 89,6 \| 76,7 \| 58,8
T-19704L	20,5	18	7210,54	26,14	1.4310	53,1 \| 78,8 \| 55,4 \| 25,2
T-19717L	25,5	36	7413,47	75,25	1.4310	81,2 \| 88,7 \| 84,4 \| 70,6
T-19713L	25,5	18	7413,47	32,25	1.4310	55,4 \| 77,8 \| 58,0 \| 30,2
T-19726L	30,5	36	7558,94	89,52	1.4310	83,1 \| 83,8 \| 83,1 \| 82,3
T-19809L	20	40	9706,06	53,87	1.4310	61,3 \| 83,0 \| 62,2 \| 38,6
T-19805L	20	20	9706,06	23,09	1.4310	45,7 \| 77,1 \| 43,4 \| 16,5
T-19823L	28	40	10155,28	74,4	1.4310	68,2 \| 80,1 \| 73,5 \| 50,9
T-19819L	28	20	10155,28	31,89	1.4310	47,9 \| 74,3 \| 47,5 \| 21,8

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-19524L

Ursprungsland: DE, German; Schenkelfeder T-19524L
