Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

Staffelpreise - Schenkelfeder T-18559L

Bestellmenge	Einzelpreis [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Schenkelfeder Kaufen

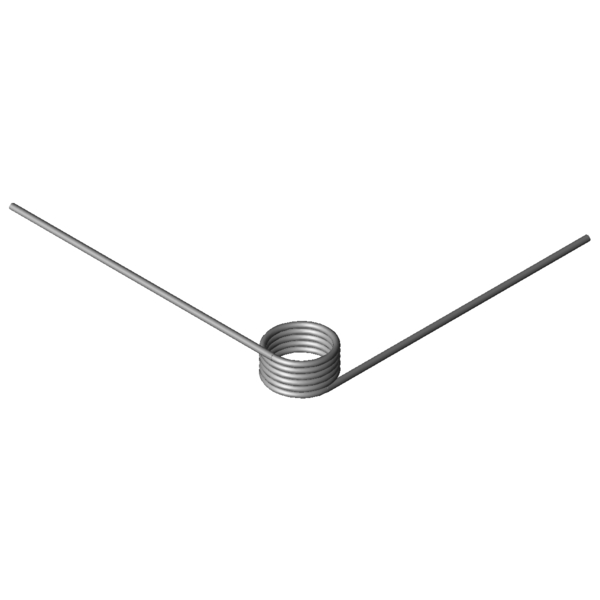

Produktbild Schenkelfeder T-18559L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18559L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1	mm	Drahtdurchmesser
Di	9	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	6,25	mm	Länge des Federkörpers
Ls	50	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	24,85	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	117,41	Nmm	Größtes Drehmoment der Feder
alphan	122,26	Grad	Größter Drehwinkel der Feder
nt	5,25	Stück	Anzahl der Windungen
Ddmax	8,1	mm	Größter möglicher Dorndurchmesser
Ddmin	7,2	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	1,6404	g	Gewicht des Artikels
Preisgruppe	H	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18559L

Anfrageformular Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

Anfrageformular Schenkelfeder T-18559L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18559L: Edelstahl Ø 1 x 9 x 50 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16245L	5,37	5,83	30,87	192,33	1.4310	44,5 \| 72,0 \| 44,9 \| 16,7
T-16265L	6,37	5,83	31,27	227,4	1.4310	43,4 \| 75,7 \| 40,2 \| 14,3
T-16325L	5,3	6,48	41,48	169,62	1.4310	51,4 \| 75,1 \| 53,7 \| 25,5
T-16345L	6,3	6,48	42,1	200,8	1.4310	49,7 \| 78,8 \| 48,4 \| 21,8
T-16365L	7,3	6,48	42,56	231,99	1.4310	48,7 \| 82,5 \| 44,5 \| 19,1
T-18459L	7,2	5	61,92	125,94	1.4310	37,9 \| 79,7 \| 26,9 \| 7,2
T-18485L	9,2	5	63,01	160,13	1.4310	34,4 \| 72,9 \| 24,5 \| 5,7
T-18481L	9,2	3,4	63,01	99,09	1.4310	37,8 \| 73,7 \| 30,5 \| 9,3
T-18509L	5,5	6,25	111,87	75,79	1.4310	76,9 \| 87,0 \| 78,6 \| 65,1
T-18534L	7,5	6,25	115,59	102,28	1.4310	90,2 \| 94,4 \| 91,1 \| 85,0
T-18559L	9	6,25	117,41	122,26	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18584L	11,5	6,25	119,48	155,45	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-18655L	6,75	5,31	212,15	44,8	1.4310	48,8 \| 80,0 \| 46,0 \| 20,3
T-18680L	9,25	5,31	219,42	60,87	1.4310	55,2 \| 87,4 \| 51,6 \| 26,6
T-18684L	9,25	7,81	219,42	98,27	1.4310	65,2 \| 85,8 \| 66,9 \| 43,0
T-18676L	9,25	4,06	219,42	42,09	1.4310	84,1 \| 91,0 \| 85,2 \| 76,2
T-18705L	11,25	5,31	223,16	73,67	1.4310	56,6 \| 81,7 \| 56,4 \| 31,7
T-16705L	7,5	5,95	275,27	41,08	1.4310	85,6 \| 82,5 \| 76,3 \| 97,9
T-16701L	7,5	4,55	275,27	28,44	1.4310	81,5 \| 89,5 \| 84,4 \| 70,7
T-16717L	10,4	5,95	285,09	56,41	1.4310	49,0 \| 84,4 \| 43,7 \| 19,0
T-16713L	10,4	4,55	285,09	39,05	1.4310	42,2 \| 76,9 \| 36,6 \| 13,2
T-16729L	12,6	5,95	289,84	68,04	1.4310	50,0 \| 79,4 \| 48,1 \| 22,5
T-18805L	8,9	6,8	429,24	44,34	1.4310	42,1 \| 84,4 \| 31,8 \| 9,9
T-18801L	8,9	5,2	429,24	30,67	1.4310	66,8 \| 77,3 \| 74,2 \| 48,9
T-18830L	11,9	6,8	442,58	58,73	1.4310	42,2 \| 76,7 \| 37,3 \| 12,7
T-18901L	10	5,85	554,97	27,82	1.4310	35,5 \| 79,7 \| 22,0 \| 4,8

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-18559L

Ursprungsland: DE, German; Schenkelfeder T-18559L
