Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

Staffelpreise - Schenkelfeder T-18877L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

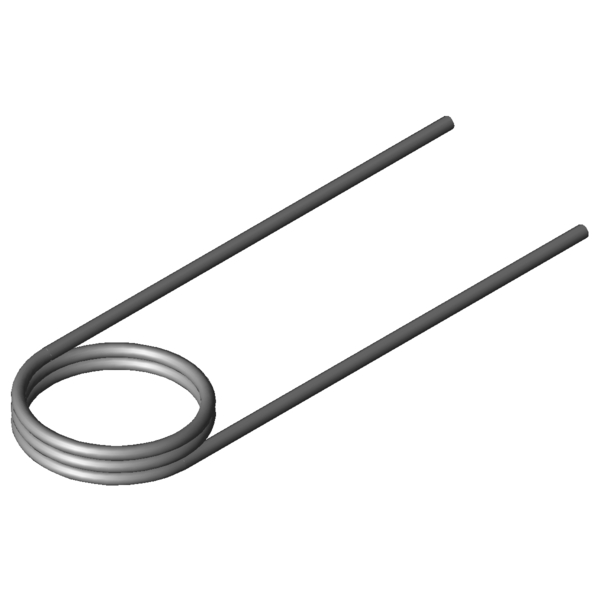

Produktbild Schenkelfeder T-18877L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18877L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	18,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,6	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	108,79	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	457,84	Nmm	Größtes Drehmoment der Feder
alphan	69,27	Grad	Größter Drehwinkel der Feder
nt	2,5	Stück	Anzahl der Windungen
Ddmax	16,5	mm	Größter möglicher Dorndurchmesser
Ddmin	14,7	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,46	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	4,392	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18877L

Anfrageformular Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

Anfrageformular Schenkelfeder T-18877L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18877L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18706L	11,25	5,63	223,16	79,27	1.4310	63,4 \| 79,6 \| 68,1 \| 42,6
T-18702L	11,25	4,38	223,16	56,68	1.4310	65,8 \| 72,5 \| 65,3 \| 59,6
T-18731L	14,25	5,63	226,96	99,96	1.4310	59,6 \| 85,0 \| 59,4 \| 34,4
T-18727L	14,25	4,38	226,96	71,47	1.4310	66,4 \| 77,9 \| 73,2 \| 48,0
T-16714L	10,4	4,9	285,09	43,39	1.4310	79,7 \| 77,2 \| 62,5 \| 99,4
T-16718L	10,4	6,3	285,09	60,75	1.4310	74,5 \| 77,6 \| 75,0 \| 71,0
T-16726L	12,6	4,9	289,84	52,34	1.4310	78,1 \| 81,2 \| 69,4 \| 83,8
T-16730L	12,6	6,3	289,84	73,28	1.4310	73,5 \| 81,6 \| 78,9 \| 59,8
T-16738L	16,2	4,9	295,06	66,99	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-16742L	16,2	6,3	295,06	93,78	1.4310	68,3 \| 88,1 \| 69,2 \| 47,6
T-18802L	8,9	5,6	429,24	34,09	1.4310	68,9 \| 82,8 \| 71,5 \| 52,5
T-18827L	11,9	5,6	442,58	45,18	1.4310	78,9 \| 88,2 \| 80,9 \| 67,5
T-18852L	14,4	5,6	449,91	54,47	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-18856L	14,4	7,2	449,91	76,24	1.4310	89,7 \| 85,3 \| 94,6 \| 89,3
T-18877L	18,4	5,6	457,84	69,27	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18902L	10	6,3	554,97	30,91	1.4310	59,2 \| 77,4 \| 63,6 \| 36,8
T-18914L	13,5	6,3	572,76	41,37	1.4310	67,1 \| 83,7 \| 69,8 \| 47,7
T-18926L	16	6,3	581,21	48,84	1.4310	72,8 \| 88,2 \| 74,6 \| 55,5
T-18930L	16	8,1	581,21	68,37	1.4310	82,7 \| 81,7 \| 88,7 \| 77,8
T-18938L	20,5	6,3	591,67	62,28	1.4310	80,8 \| 89,2 \| 83,6 \| 69,6
T-18942L	20,5	8,1	591,67	87,2	1.4310	86,1 \| 82,6 \| 78,4 \| 97,4
T-19127L	15	7	825,31	43,5	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-19152L	18	7	838,31	51,99	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19156L	18	9	838,31	72,75	1.4310	70,8 \| 80,0 \| 74,9 \| 57,4
T-19177L	23	7	853,09	66,09	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-16812L	15,5	7,88	1076,95	36,96	1.4310	48,7 \| 75,5 \| 47,9 \| 22,7
T-16822L	18,5	7,88	1094,7	43,92	1.4310	53,2 \| 80,5 \| 52,6 \| 26,5

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202089; Schenkelfeder T-18877L

Ursprungsland: DE, German; Schenkelfeder T-18877L
