Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18883L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

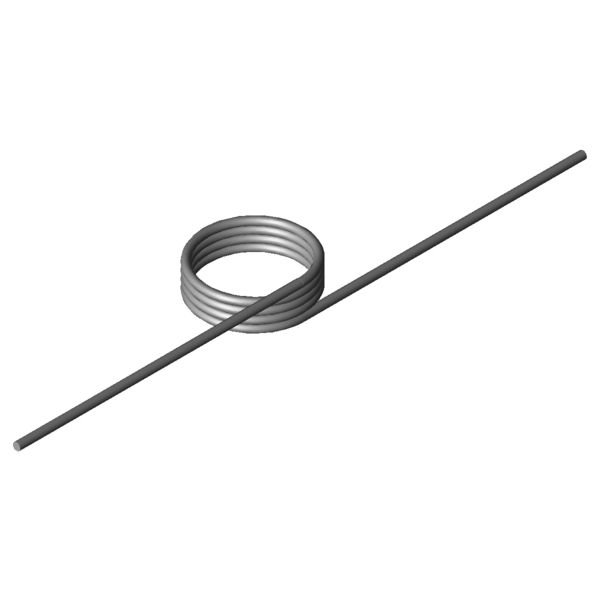

Produktbild Schenkelfeder T-18883L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18883L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	18,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	8	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	97,18	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	457,84	Nmm	Größtes Drehmoment der Feder
alphan	110,77	Grad	Größter Drehwinkel der Feder
nt	4	Stück	Anzahl der Windungen
Ddmax	16,5	mm	Größter möglicher Dorndurchmesser
Ddmin	14,7	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,46	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,8857	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18883L

Anfrageformular Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18883L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18883L: Edelstahl Ø 1,6 x 18,4 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16744L	16,2	7	295,06	107,18	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-18833L	11,9	8	442,58	72,29	1.4310	78,9 \| 88,2 \| 81,0 \| 67,5
T-18858L	14,4	8	449,91	87,17	1.4310	87,1 \| 92,8 \| 88,5 \| 80,1
T-18883L	18,4	8	457,84	110,77	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18916L	13,5	7,2	572,76	49,64	1.4310	60,8 \| 84,1 \| 62,4 \| 35,8
T-18920L	13,5	9	572,76	66,19	1.4310	67,1 \| 83,7 \| 69,8 \| 47,8
T-18928L	16	7,2	581,21	58,6	1.4310	65,4 \| 88,6 \| 65,8 \| 41,7
T-18932L	16	9	581,21	78,14	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18940L	20,5	7,2	591,67	74,74	1.4310	71,4 \| 89,5 \| 72,4 \| 52,2
T-18944L	20,5	9	591,67	99,65	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-19129L	15	8	825,31	52,18	1.4310	54,9 \| 87,2 \| 51,3 \| 26,1
T-19154L	18	8	838,31	62,37	1.4310	59,6 \| 92,6 \| 55,5 \| 30,8
T-19150L	18	6	838,31	41,52	1.4310	50,3 \| 84,3 \| 46,0 \| 20,5
T-19158L	18	10	838,31	83,13	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19179L	23	8	853,09	79,27	1.4310	62,6 \| 86,7 \| 62,6 \| 38,4
T-16814L	15,5	9	1076,95	44,35	1.4310	46,6 \| 81,4 \| 41,3 \| 17,0
T-16810L	15,5	6,75	1076,95	29,57	1.4310	42,0 \| 79,9 \| 34,6 \| 11,3
T-16824L	18,5	9	1094,7	52,7	1.4310	50,4 \| 86,5 \| 44,7 \| 19,9
T-16820L	18,5	6,75	1094,7	35,14	1.4310	45,0 \| 85,0 \| 36,8 \| 13,3

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202089; Schenkelfeder T-18883L

Ursprungsland: DE, German; Schenkelfeder T-18883L
