Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Staffelpreise - Schenkelfeder T-18911L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

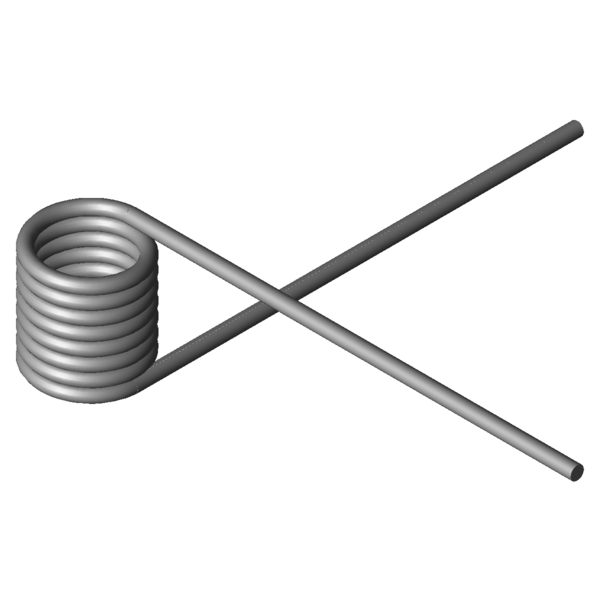

Produktbild Schenkelfeder T-18911L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18911L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	10	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	15,75	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	163,03	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	554,97	Nmm	Größtes Drehmoment der Feder
alphan	95,83	Grad	Größter Drehwinkel der Feder
nt	7,75	Stück	Anzahl der Windungen
Ddmax	8,8	mm	Größter möglicher Dorndurchmesser
Ddmin	6	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	8,1705	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-18911L

Anfrageformular Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Anfrageformular Schenkelfeder T-18911L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18911L: Edelstahl Ø 1,8 x 10 x 60 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18561L	9	8,75	117,41	180,5	1.4310	38,5 \| 67,0 \| 37,1 \| 11,2
T-18586L	11,5	8,75	119,48	229,48	1.4310	35,6 \| 66,0 \| 31,6 \| 9,0
T-18686L	9,25	10,94	219,42	145,05	1.4310	52,0 \| 77,1 \| 52,8 \| 26,1
T-18711L	11,25	10,94	223,16	175,63	1.4310	48,4 \| 75,9 \| 47,4 \| 21,9
T-16711L	7,5	12,25	275,27	97,97	1.4310	66,4 \| 76,9 \| 73,7 \| 48,5
T-16723L	10,4	12,25	285,09	134,52	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-16719L	10,4	6,65	285,09	65,09	1.4310	69,1 \| 72,1 \| 59,6 \| 75,6
T-16735L	12,6	12,25	289,84	162,26	1.4310	54,9 \| 78,3 \| 55,6 \| 30,8
T-18811L	8,9	14	429,24	105,78	1.4310	81,0 \| 88,9 \| 84,0 \| 70,1
T-18807L	8,9	7,6	429,24	51,18	1.4310	69,9 \| 75,4 \| 65,4 \| 69,1
T-18836L	11,9	14	442,58	140,15	1.4310	72,0 \| 87,3 \| 74,1 \| 54,5
T-18861L	14,4	14	449,91	168,83	1.4310	65,8 \| 82,4 \| 68,9 \| 46,0
T-18911L	10	15,75	554,97	95,83	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18923L	13,5	15,75	572,76	128,24	1.4310	84,8 \| 91,4 \| 85,8 \| 77,1
T-18935L	16	15,75	581,21	151,39	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-19111L	11	17,5	798,72	99,77	1.4310	81,8 \| 90,3 \| 82,8 \| 72,3
T-19107L	11	9,5	798,72	48,31	1.4310	58,5 \| 80,4 \| 59,9 \| 35,0
T-19103L	11	7,5	798,72	35,45	1.4310	51,7 \| 76,2 \| 53,2 \| 25,7
T-19136L	15	17,5	825,31	134,83	1.4310	82,0 \| 82,2 \| 69,2 \| 94,6
T-16807L	11,5	15,19	1041,37	63,68	1.4310	61,0 \| 87,8 \| 59,9 \| 35,4
T-16803L	11,5	8,44	1041,37	30,45	1.4310	44,3 \| 73,5 \| 42,5 \| 16,9
T-16817L	15,5	15,19	1076,95	85,01	1.4310	65,4 \| 80,3 \| 70,1 \| 45,7
T-19203L	10	16,88	1422,19	51,97	1.4310	52,1 \| 88,4 \| 46,6 \| 21,2
T-19223L	13,5	16,88	1481,57	69,25	1.4310	53,9 \| 79,8 \| 54,9 \| 27,1
T-16907L	11,5	18,9	1888,38	50,07	1.4310	44,8 \| 78,2 \| 40,8 \| 15,4
T-16903L	11,5	10,5	1888,38	23,95	1.4310	35,7 \| 72,6 \| 27,2 \| 7,3
T-19303L	12	20,25	2364,22	49,96	1.4310	41,2 \| 73,7 \| 37,8 \| 12,2
T-17003L	12,5	12	2709,97	22,12	1.4310	32,4 \| 70,8 \| 21,8 \| 4,7

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-18911L

Ursprungsland: DE, German; Schenkelfeder T-18911L
