Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

Staffelpreise - Schenkelfeder T-19136L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

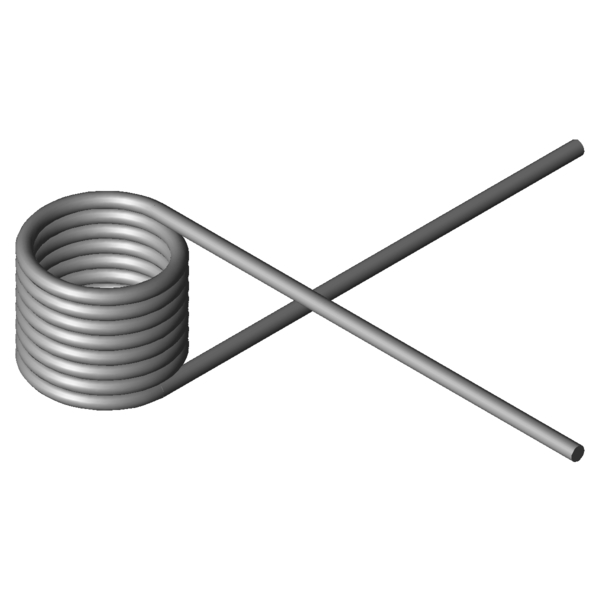

Produktbild Schenkelfeder T-19136L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19136L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2	mm	Drahtdurchmesser
Di	15	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	17,5	mm	Länge des Federkörpers
Ls	65	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	196,4	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	825,31	Nmm	Größtes Drehmoment der Feder
alphan	134,83	Grad	Größter Drehwinkel der Feder
nt	7,75	Stück	Anzahl der Windungen
Ddmax	13,5	mm	Größter möglicher Dorndurchmesser
Ddmin	12	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,38	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	13,4698	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-19136L

Anfrageformular Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

Anfrageformular Schenkelfeder T-19136L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19136L: Edelstahl Ø 2 x 15 x 65 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18736L	14,25	10,94	226,96	221,42	1.4310	44,8 \| 73,3 \| 44,2 \| 16,7
T-16735L	12,6	12,25	289,84	162,26	1.4310	54,3 \| 74,7 \| 59,1 \| 29,2
T-16747L	16,2	12,25	295,06	207,66	1.4310	50,4 \| 77,5 \| 50,3 \| 23,2
T-18836L	11,9	14	442,58	140,15	1.4310	68,8 \| 79,8 \| 74,9 \| 51,6
T-18861L	14,4	14	449,91	168,83	1.4310	65,4 \| 85,3 \| 67,2 \| 43,5
T-18886L	18,4	14	457,84	214,72	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-18911L	10	15,75	554,97	95,83	1.4310	82,0 \| 82,2 \| 69,2 \| 94,6
T-18923L	13,5	15,75	572,76	128,24	1.4310	81,7 \| 90,0 \| 82,3 \| 73,0
T-18935L	16	15,75	581,21	151,39	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-18947L	20,5	15,75	591,67	193,08	1.4310	68,4 \| 84,4 \| 70,8 \| 50,1
T-19111L	11	17,5	798,72	99,77	1.4310	84,3 \| 91,1 \| 85,4 \| 76,5
T-19136L	15	17,5	825,31	134,83	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19161L	18	17,5	838,31	161,03	1.4310	90,2 \| 94,4 \| 91,1 \| 85,0
T-16807L	11,5	15,19	1041,37	63,68	1.4310	61,6 \| 84,1 \| 63,2 \| 37,4
T-16817L	15,5	15,19	1076,95	85,01	1.4310	69,7 \| 90,8 \| 69,8 \| 48,3
T-16827L	18,5	15,19	1094,7	101,02	1.4310	72,4 \| 85,6 \| 75,2 \| 56,5
T-19203L	10	16,88	1422,19	51,97	1.4310	50,6 \| 81,0 \| 48,3 \| 22,4
T-19223L	13,5	16,88	1481,57	69,25	1.4310	57,0 \| 88,8 \| 53,5 \| 28,6
T-19243L	17,5	16,88	1524,2	89,03	1.4310	61,1 \| 87,4 \| 60,1 \| 35,8
T-16907L	11,5	18,9	1888,38	50,07	1.4310	45,6 \| 80,2 \| 40,4 \| 16,2
T-16917L	15,5	18,9	1965,24	66,69	1.4310	53,9 \| 76,2 \| 57,4 \| 28,3
T-16913L	15,5	10,5	1965,24	31,89	1.4310	39,6 \| 76,1 \| 32,8 \| 9,9
T-16927L	19,5	18,9	2014,76	83,31	1.4310	49,9 \| 76,6 \| 49,9 \| 23,2
T-19303L	12	20,25	2364,22	49,96	1.4310	62,4 \| 72,9 \| 69,0 \| 45,4
T-19323L	16	20,25	2459,2	65,83	1.4310	59,6 \| 80,5 \| 62,4 \| 35,8
T-17007L	12,5	21,6	2709,97	46,25	1.4310	67,3 \| 77,1 \| 68,6 \| 56,2
T-17017L	17	21,6	2827,78	62,09	1.4310	65,8 \| 85,7 \| 68,2 \| 43,7

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202089; Schenkelfeder T-19136L

Ursprungsland: DE, German; Schenkelfeder T-19136L
