Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Staffelpreise - Schenkelfeder T-16827L

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Schenkelfeder Kaufen

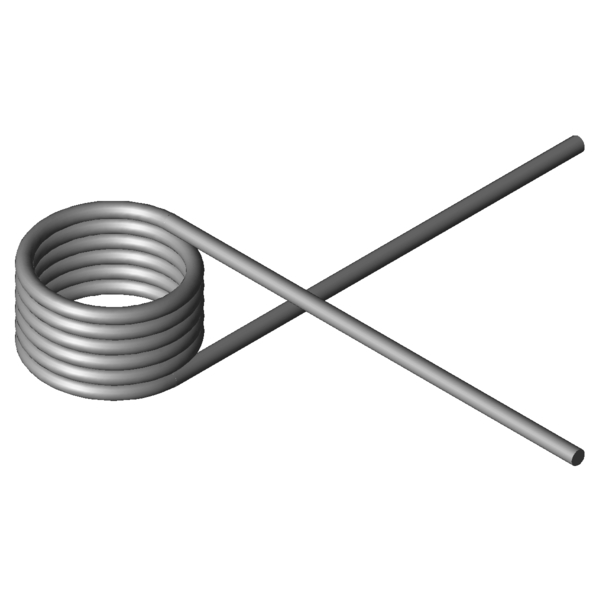

Produktbild Schenkelfeder T-16827L
Produktbild Schenkelfeder T-16827L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16827L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 2,25 mm Drahtdurchmesser
Di 18,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 15,19 mm Länge des Federkörpers
Ls 70 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 288,4 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 1094,7 Nmm Größtes Drehmoment der Feder
alphan 101,02 Grad Größter Drehwinkel der Feder
nt 5,75 Stück Anzahl der Windungen
Ddmax 16 mm Größter möglicher Dorndurchmesser
Ddmin 11 mm Kleinster möglicher Dorndurchmesser
Ditol 0,45 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 16,1368 g Gewicht des Artikels
Preisgruppe L - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16827L

Anfrageformular Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Anfrageformular Schenkelfeder T-16827L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16827L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16747L 16,2 12,25 295,06 207,66 1.4310 42,6 | 76,8 | 37,8 | 13,1
T-18836L 11,9 14 442,58 140,15 1.4310 53,8 | 75,9 | 56,3 | 29,1
T-18861L 14,4 14 449,91 168,83 1.4310 51,8 | 80,4 | 50,5 | 24,6
T-18886L 18,4 14 457,84 214,72 1.4310 50,6 | 87,6 | 44,4 | 19,7
T-18911L 10 15,75 554,97 95,83 1.4310 67,7 | 76,8 | 72,8 | 53,4
T-18923L 13,5 15,75 572,76 128,24 1.4310 63,3 | 83,1 | 65,5 | 41,2
T-18935L 16 15,75 581,21 151,39 1.4310 61,0 | 87,6 | 59,9 | 35,4
T-18947L 20,5 15,75 591,67 193,08 1.4310 56,8 | 88,9 | 53,2 | 28,3
T-19136L 15 17,5 825,31 134,83 1.4310 72,4 | 85,6 | 75,2 | 56,5
T-19161L 18 17,5 838,31 161,03 1.4310 69,6 | 91,0 | 69,7 | 48,0
T-19157L 18 9,5 838,31 77,89 1.4310 86,4 | 82,9 | 76,8 | 99,3
T-19186L 23 17,5 853,09 204,81 1.4310 62,5 | 85,4 | 63,6 | 38,4
T-16807L 11,5 15,19 1041,37 63,68 1.4310 77,6 | 87,4 | 79,1 | 66,3
T-16817L 15,5 15,19 1076,95 85,01 1.4310 90,5 | 94,6 | 91,3 | 85,5
T-16827L 18,5 15,19 1094,7 101,02 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16837L 23,5 15,19 1115,14 127,7 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-19223L 13,5 16,88 1481,57 69,25 1.4310 68,7 | 84,3 | 71,2 | 50,7
T-19243L 17,5 16,88 1524,2 89,03 1.4310 78,3 | 91,5 | 80,0 | 63,3
T-19263L 22,5 16,88 1558,44 113,72 1.4310 82,0 | 87,4 | 79,5 | 79,1
T-16917L 15,5 18,9 1965,24 66,69 1.4310 59,7 | 81,5 | 60,9 | 36,8
T-16913L 15,5 10,5 1965,24 31,89 1.4310 46,3 | 77,8 | 43,6 | 17,6
T-16927L 19,5 18,9 2014,76 83,31 1.4310 66,1 | 85,2 | 68,4 | 44,8
T-16923L 19,5 10,5 2014,76 39,84 1.4310 49,9 | 81,5 | 46,9 | 21,4
T-19323L 16 20,25 2459,2 65,83 1.4310 54,2 | 78,8 | 54,8 | 29,0
T-19343L 21 20,25 2533,79 85,62 1.4310 60,0 | 79,4 | 64,0 | 36,6
T-17013L 17 12 2827,78 29,69 1.4310 41,9 | 80,4 | 34,1 | 11,4
T-17023L 22 12 2909,76 38,12 1.4310 43,2 | 77,8 | 37,7 | 14,2
T-19703L 20,5 16,88 7210,54 23,96 1.4310 33,3 | 76,7 | 19,5 | 3,6
T-19712L 25,5 16,88 7413,47 29,56 1.4310 32,4 | 70,8 | 22,0 | 4,3
T-19804L 20 18,75 9706,06 21,16 1.4310 30,4 | 72,8 | 16,1 | 2,4
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202089; Schenkelfeder T-16827L

Ursprungsland: DE, German; Schenkelfeder T-16827L
