Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

Staffelpreise - Schenkelfeder T-16837L

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Schenkelfeder Kaufen

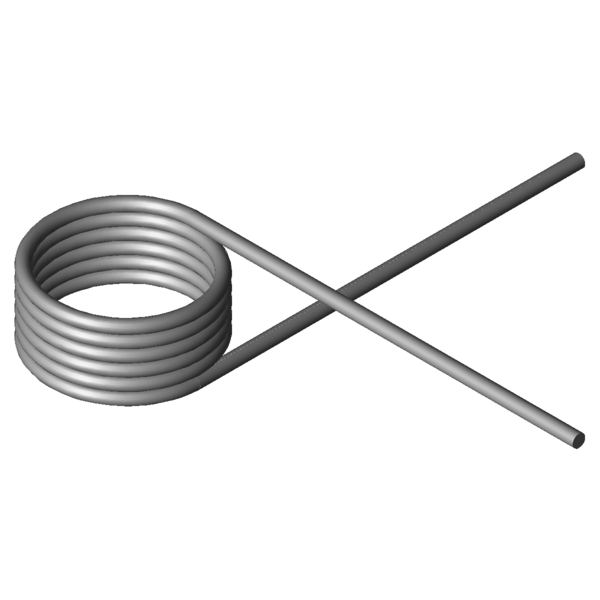

Produktbild Schenkelfeder T-16837L
Produktbild Schenkelfeder T-16837L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16837L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 2,25 mm Drahtdurchmesser
Di 23,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 15,19 mm Länge des Federkörpers
Ls 70 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 258,89 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 1115,14 Nmm Größtes Drehmoment der Feder
alphan 127,7 Grad Größter Drehwinkel der Feder
nt 5,75 Stück Anzahl der Windungen
Ddmax 20,1 mm Größter möglicher Dorndurchmesser
Ddmin 15 mm Kleinster möglicher Dorndurchmesser
Ditol 0,55 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 18,9674 g Gewicht des Artikels
Preisgruppe L - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16837L

Anfrageformular Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

Anfrageformular Schenkelfeder T-16837L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16837L: Edelstahl Ø 2,25 x 23,5 x 70 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16747L 16,2 12,25 295,06 207,66 1.4310 43,6 | 70,6 | 44,0 | 16,3
T-18861L 14,4 14 449,91 168,83 1.4310 54,5 | 74,9 | 58,0 | 30,5
T-18886L 18,4 14 457,84 214,72 1.4310 51,7 | 80,5 | 50,3 | 24,4
T-18923L 13,5 15,75 572,76 128,24 1.4310 68,2 | 78,0 | 75,5 | 51,1
T-18935L 16 15,75 581,21 151,39 1.4310 64,6 | 81,5 | 68,2 | 44,0
T-18947L 20,5 15,75 591,67 193,08 1.4310 60,9 | 87,9 | 59,6 | 35,1
T-19161L 18 17,5 838,31 161,03 1.4310 73,6 | 84,1 | 77,2 | 59,6
T-19186L 23 17,5 853,09 204,81 1.4310 69,4 | 91,2 | 69,4 | 47,7
T-19182L 23 9,5 853,09 99,09 1.4310 86,2 | 83,1 | 77,0 | 98,6
T-16807L 11,5 15,19 1041,37 63,68 1.4310 69,3 | 83,0 | 71,6 | 53,4
T-16817L 15,5 15,19 1076,95 85,01 1.4310 79,7 | 88,7 | 81,6 | 68,9
T-16827L 18,5 15,19 1094,7 101,02 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-16837L 23,5 15,19 1115,14 127,7 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19243L 17,5 16,88 1524,2 89,03 1.4310 69,1 | 84,8 | 71,4 | 51,0
T-19263L 22,5 16,88 1558,44 113,72 1.4310 78,6 | 91,9 | 80,3 | 63,7
T-16927L 19,5 18,9 2014,76 83,31 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-16923L 19,5 10,5 2014,76 39,84 1.4310 46,0 | 77,5 | 43,3 | 17,3
T-16937L 24 18,9 2052,94 102,02 1.4310 65,6 | 86,2 | 67,1 | 43,4
T-16933L 24 10,5 2052,94 48,79 1.4310 49,8 | 82,5 | 46,3 | 20,8
T-19343L 21 20,25 2533,79 85,62 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-19363L 26 20,25 2582,84 105,41 1.4310 59,5 | 80,1 | 62,9 | 35,6
T-17013L 17 12 2827,78 29,69 1.4310 38,1 | 73,9 | 31,3 | 9,2
T-17023L 22 12 2909,76 38,12 1.4310 42,2 | 81,0 | 34,1 | 11,4
T-17027L 22 21,6 2909,76 79,7 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-17033L 27 12 2964,79 46,55 1.4310 43,2 | 78,8 | 37,0 | 13,7
T-19703L 20,5 16,88 7210,54 23,96 1.4310 31,9 | 75,7 | 17,1 | 2,9
T-19712L 25,5 16,88 7413,47 29,56 1.4310 33,3 | 77,4 | 19,1 | 3,5
T-19721L 30,5 16,88 7558,94 35,17 1.4310 32,5 | 72,3 | 21,1 | 4,1
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-16837L

Ursprungsland: DE, German; Schenkelfeder T-16837L
