Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

Staffelpreise - Schenkelfeder T-19363L

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Schenkelfeder Kaufen

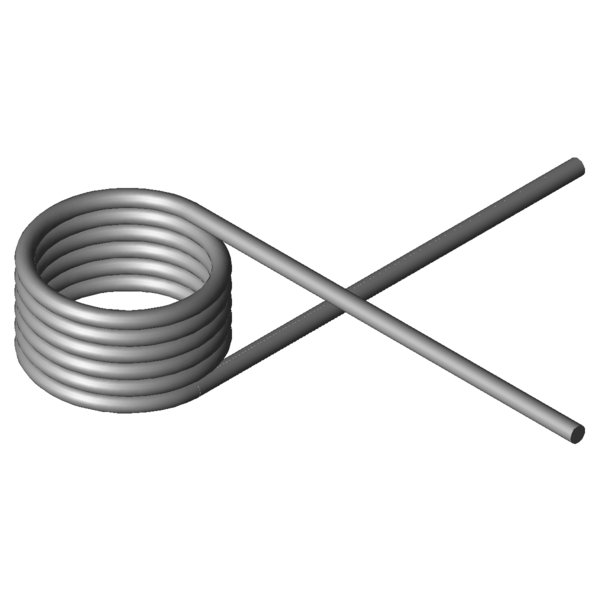

Produktbild Schenkelfeder T-19363L
Produktbild Schenkelfeder T-19363L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19363L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 3 mm Drahtdurchmesser
Di 26 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 20,25 mm Länge des Federkörpers
Ls 80 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 667,71 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 2582,84 Nmm Größtes Drehmoment der Feder
alphan 105,41 Grad Größter Drehwinkel der Feder
nt 5,75 Stück Anzahl der Windungen
Ddmax 23,4 mm Größter möglicher Dorndurchmesser
Ddmin 20,8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,6 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 38,1055 g Gewicht des Artikels
Preisgruppe M - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-19363L

Anfrageformular Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

Anfrageformular Schenkelfeder T-19363L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19363L: Edelstahl Ø 3 x 26 x 80 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18947L 20,5 15,75 591,67 193,08 1.4310 41,2 | 72,2 | 38,8 | 12,5
T-19161L 18 17,5 838,31 161,03 1.4310 48,1 | 74,1 | 49,0 | 21,2
T-19186L 23 17,5 853,09 204,81 1.4310 46,6 | 80,5 | 42,2 | 17,0
T-16827L 18,5 15,19 1094,7 101,02 1.4310 62,4 | 73,7 | 69,1 | 44,2
T-16837L 23,5 15,19 1115,14 127,7 1.4310 59,5 | 80,1 | 62,9 | 35,6
T-19243L 17,5 16,88 1524,2 89,03 1.4310 73,2 | 78,0 | 71,7 | 69,9
T-19263L 22,5 16,88 1558,44 113,72 1.4310 72,3 | 84,4 | 76,5 | 55,9
T-16917L 15,5 18,9 1965,24 66,69 1.4310 78,3 | 82,1 | 69,7 | 83,1
T-16927L 19,5 18,9 2014,76 83,31 1.4310 88,1 | 87,2 | 78,5 | 98,7
T-16937L 24 18,9 2052,94 102,02 1.4310 87,8 | 93,0 | 88,1 | 82,1
T-19303L 12 20,25 2364,22 49,96 1.4310 67,8 | 82,1 | 69,5 | 51,8
T-19323L 16 20,25 2459,2 65,83 1.4310 77,2 | 87,2 | 78,8 | 65,6
T-19343L 21 20,25 2533,79 85,62 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-19363L 26 20,25 2582,84 105,41 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17017L 17 21,6 2827,78 62,09 1.4310 71,1 | 84,3 | 75,1 | 53,8
T-17027L 22 21,6 2909,76 79,7 1.4310 80,0 | 90,7 | 82,2 | 67,1
T-17037L 27 21,6 2964,79 97,32 1.4310 88,3 | 94,6 | 89,7 | 80,4
T-17033L 27 12 2964,79 46,55 1.4310 62,4 | 83,1 | 65,6 | 38,5
T-19423L 17,4 24,3 4113,81 58,73 1.4310 57,4 | 77,9 | 59,3 | 35,0
T-19443L 22,4 24,3 4240,2 74,91 1.4310 64,5 | 84,3 | 66,0 | 43,3
T-19463L 27,4 24,3 4326,15 91,1 1.4310 70,6 | 87,2 | 73,1 | 51,6
T-19523L 22,5 27 5673,53 67,04 1.4310 54,1 | 78,8 | 54,6 | 29,0
T-19543L 27,5 27 5798,12 81,34 1.4310 58,9 | 81,5 | 60,9 | 34,4
T-19703L 20,5 16,88 7210,54 23,96 1.4310 37,9 | 76,3 | 29,3 | 8,1
T-19712L 25,5 16,88 7413,47 29,56 1.4310 41,3 | 82,7 | 31,4 | 9,8
T-19716L 25,5 30,38 7413,47 61,82 1.4310 48,1 | 77,1 | 46,7 | 20,4
T-19721L 30,5 16,88 7558,94 35,17 1.4310 41,2 | 78,4 | 33,8 | 11,4
T-19730L 35,5 16,88 7668,33 40,77 1.4310 41,2 | 74,4 | 36,2 | 13,0
T-19804L 20 18,75 9706,06 21,16 1.4310 35,1 | 76,5 | 23,3 | 5,3
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-19363L

Ursprungsland: DE, German; Schenkelfeder T-19363L
