Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Staffelpreise - Schenkelfeder T-18918R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

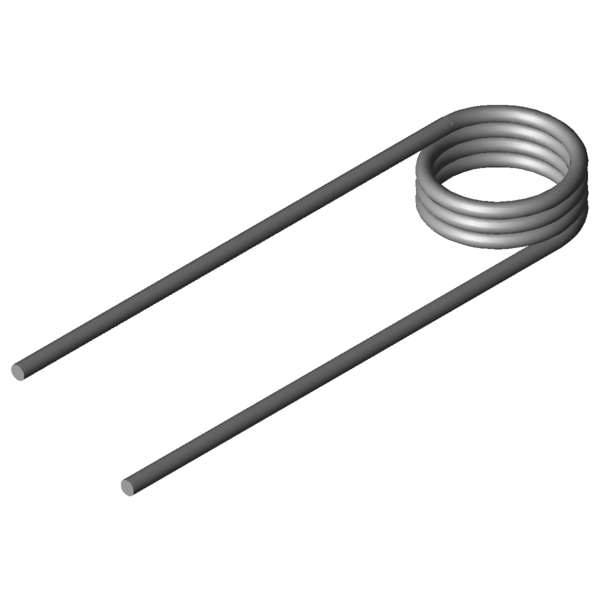

Produktbild Schenkelfeder T-18918R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18918R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	13,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	8,1	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	173,27	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	572,76	Nmm	Größtes Drehmoment der Feder
alphan	57,91	Grad	Größter Drehwinkel der Feder
nt	3,5	Stück	Anzahl der Windungen
Ddmax	11,7	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,35	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,7824	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18918R

Anfrageformular Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Anfrageformular Schenkelfeder T-18918R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18918R: Edelstahl Ø 1,8 x 13,5 x 60 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18710R	11,25	9,38	223,16	147,25	1.4310	44,7 \| 79,7 \| 39,1 \| 15,3
T-18735R	14,25	9,38	226,96	185,73	1.4310	43,8 \| 83,5 \| 35,4 \| 12,4
T-18731R	14,25	5,63	226,96	99,96	1.4310	49,9 \| 77,9 \| 48,8 \| 23,0
T-16718R	10,4	6,3	285,09	60,75	1.4310	65,8 \| 77,5 \| 72,5 \| 47,4
T-16730R	12,6	6,3	289,84	73,28	1.4310	62,6 \| 83,0 \| 64,8 \| 40,0
T-16734R	12,6	10,5	289,84	136,09	1.4310	50,3 \| 82,8 \| 46,6 \| 21,5
T-16726R	12,6	4,9	289,84	52,34	1.4310	67,9 \| 77,2 \| 70,5 \| 56,0
T-16742R	16,2	6,3	295,06	93,78	1.4310	56,0 \| 79,6 \| 56,6 \| 31,8
T-18806R	8,9	7,2	429,24	47,76	1.4310	83,6 \| 81,2 \| 78,7 \| 90,9
T-18831R	11,9	7,2	441,52	63,1	1.4310	37,6 \| 75,8 \| 28,9 \| 8,1
T-18827R	11,9	5,6	442,58	45,18	1.4310	39,1 \| 70,3 \| 35,8 \| 11,3
T-18856R	14,4	7,2	449,91	76,24	1.4310	75,8 \| 90,5 \| 77,3 \| 59,7
T-18852R	14,4	5,6	449,91	54,47	1.4310	84,6 \| 83,9 \| 86,3 \| 83,5
T-18906R	10	8,1	554,97	43,28	1.4310	44,2 \| 78,0 \| 39,8 \| 14,8
T-18918R	13,5	8,1	572,76	57,91	1.4310	40,9 \| 77,4 \| 34,0 \| 11,4
T-18930R	16	8,1	581,21	68,37	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-18926R	16	6,3	581,21	48,84	1.4310	87,3 \| 87,4 \| 91,4 \| 83,1
T-19106R	11	9	798,72	45,07	1.4310	50,7 \| 86,3 \| 45,3 \| 20,4
T-19102R	11	7	798,72	32,21	1.4310	54,3 \| 79,5 \| 54,9 \| 28,6
T-19131R	15	9	825,31	60,86	1.4310	45,1 \| 80,0 \| 39,7 \| 15,6
T-19127R	15	7	825,31	43,5	1.4310	71,1 \| 88,8 \| 72,3 \| 52,1
T-19156R	18	9	838,31	72,75	1.4310	81,6 \| 85,0 \| 74,0 \| 85,8
T-16802R	11,5	7,88	1041,37	27,69	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4
T-16812R	15,5	7,88	1076,95	36,96	1.4310	60,2 \| 88,1 \| 58,5 \| 33,9
T-16822R	18,5	7,88	1094,7	43,92	1.4310	62,4 \| 83,4 \| 64,1 \| 39,7
T-16902R	11,5	9,8	1888,38	21,77	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16912R	15,5	9,8	1965,24	28,99	1.4310	85,0 \| 91,4 \| 85,6 \| 78,2
T-17002R	12,5	11,2	2709,97	20,11	1.4310	78,1 \| 89,0 \| 81,0 \| 64,4

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-18918R

Ursprungsland: DE, German; Schenkelfeder T-18918R
