Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

Staffelpreise - Schenkelfeder T-18930R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

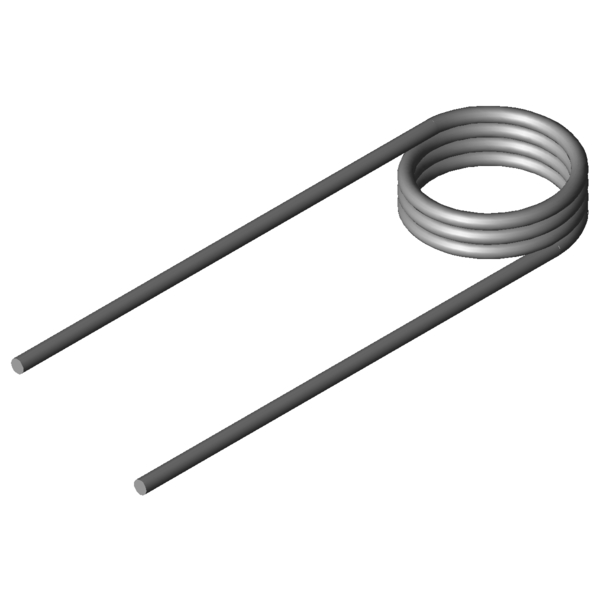

Produktbild Schenkelfeder T-18930R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18930R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	16	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	8,1	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	160,64	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	581,21	Nmm	Größtes Drehmoment der Feder
alphan	68,37	Grad	Größter Drehwinkel der Feder
nt	3,5	Stück	Anzahl der Windungen
Ddmax	13,8	mm	Größter möglicher Dorndurchmesser
Ddmin	10	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,4	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	6,3337	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18930R

Anfrageformular Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

Anfrageformular Schenkelfeder T-18930R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18930R: Edelstahl Ø 1,8 x 16 x 60 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18735R	14,25	9,38	226,96	185,73	1.4310	44,6 \| 81,6 \| 37,9 \| 14,4
T-18731R	14,25	5,63	226,96	99,96	1.4310	52,1 \| 76,0 \| 53,7 \| 26,7
T-16730R	12,6	6,3	289,84	73,28	1.4310	65,4 \| 78,1 \| 71,6 \| 46,5
T-16742R	16,2	6,3	295,06	93,78	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-16746R	16,2	10,5	295,06	174,17	1.4310	49,8 \| 84,6 \| 45,0 \| 19,9
T-16738R	16,2	4,9	295,06	66,99	1.4310	68,4 \| 79,0 \| 74,4 \| 51,8
T-18831R	11,9	7,2	441,52	63,1	1.4310	83,5 \| 84,1 \| 84,1 \| 82,3
T-18856R	14,4	7,2	449,91	76,24	1.4310	80,7 \| 89,3 \| 83,5 \| 69,4
T-18852R	14,4	5,6	449,91	54,47	1.4310	86,1 \| 82,7 \| 78,5 \| 97,2
T-18881R	18,4	7,2	457,84	96,94	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18877R	18,4	5,6	457,84	69,27	1.4310	82,7 \| 81,7 \| 88,7 \| 77,8
T-18906R	10	8,1	554,97	43,28	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-18918R	13,5	8,1	572,76	57,91	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-18914R	13,5	6,3	572,76	41,37	1.4310	76,1 \| 87,4 \| 79,5 \| 61,4
T-18930R	16	8,1	581,21	68,37	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18942R	20,5	8,1	591,67	87,2	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-19106R	11	9	798,72	45,07	1.4310	66,7 \| 82,9 \| 69,3 \| 48,0
T-19102R	11	7	798,72	32,21	1.4310	58,6 \| 81,7 \| 59,9 \| 34,3
T-19131R	15	9	825,31	60,86	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-19127R	15	7	825,31	43,5	1.4310	67,3 \| 90,1 \| 67,0 \| 44,8
T-19156R	18	9	838,31	72,75	1.4310	81,7 \| 89,6 \| 81,7 \| 73,8
T-19152R	18	7	838,31	51,99	1.4310	71,3 \| 88,4 \| 72,7 \| 52,7
T-16802R	11,5	7,88	1041,37	27,69	1.4310	51,3 \| 83,1 \| 48,2 \| 22,6
T-16812R	15,5	7,88	1076,95	36,96	1.4310	58,2 \| 91,4 \| 54,0 \| 29,2
T-16822R	18,5	7,88	1094,7	43,92	1.4310	60,2 \| 87,9 \| 58,7 \| 34,1
T-16912R	15,5	9,8	1965,24	28,99	1.4310	43,3 \| 81,3 \| 36,0 \| 12,5
T-16922R	19,5	9,8	2014,76	36,22	1.4310	44,2 \| 76,3 \| 40,9 \| 15,3
T-17012R	17	11,2	2827,78	26,99	1.4310	37,5 \| 74,2 \| 30,0 \| 8,1

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-18930R

Ursprungsland: DE, German; Schenkelfeder T-18930R
