Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

Staffelpreise - Schenkelfeder T-19151R

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

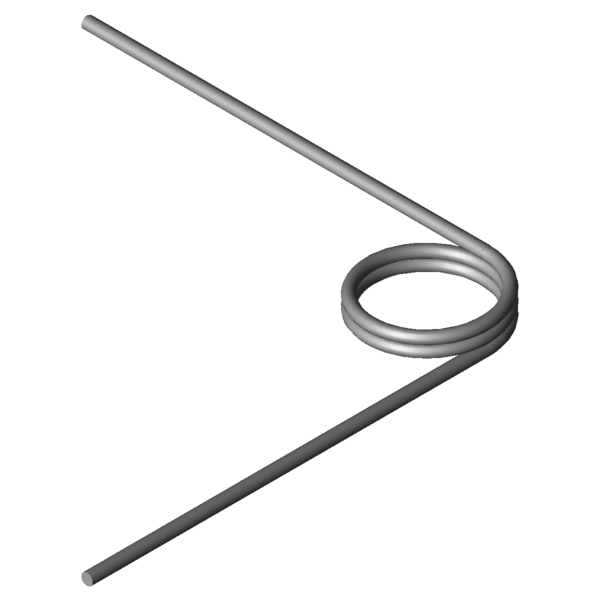

Produktbild Schenkelfeder T-19151R
Produktbild Schenkelfeder T-19151R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19151R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 2 mm Drahtdurchmesser
Di 18 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 6,5 mm Länge des Federkörpers
Ls 70 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 243,64 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 838,31 Nmm Größtes Drehmoment der Feder
alphan 46,76 Grad Größter Drehwinkel der Feder
nt 2,25 Stück Anzahl der Windungen
Ddmax 16,2 mm Größter möglicher Dorndurchmesser
Ddmin 14,4 mm Kleinster möglicher Dorndurchmesser
Ditol 0,44 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 6,9691 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-19151R

Anfrageformular Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

Anfrageformular Schenkelfeder T-19151R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19151R: Edelstahl Ø 2 x 18 x 70 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18830R 11,9 6,8 442,58 58,73 1.4310 62,9 | 80,6 | 66,2 | 42,0
T-18855R 14,4 6,8 449,91 70,82 1.4310 60,2 | 85,2 | 59,8 | 35,4
T-18851R 14,4 5,2 449,91 49,05 1.4310 68,6 | 80,0 | 74,5 | 51,2
T-18880R 18,4 6,8 457,84 90,02 1.4310 57,6 | 91,1 | 53,3 | 28,4
T-18876R 18,4 5,2 457,84 62,35 1.4310 63,9 | 85,9 | 64,8 | 41,0
T-18913R 13,5 5,85 572,76 37,23 1.4310 81,6 | 85,0 | 74,0 | 85,8
T-18917R 13,5 7,65 572,76 53,78 1.4310 73,5 | 83,3 | 77,6 | 59,4
T-18925R 16 5,85 581,21 43,95 1.4310 81,7 | 89,6 | 81,7 | 73,8
T-18929R 16 7,65 581,21 63,49 1.4310 70,2 | 88,0 | 71,5 | 51,1
T-18937R 20,5 5,85 591,67 56,06 1.4310 75,0 | 89,3 | 77,0 | 58,9
T-18941R 20,5 7,65 591,67 80,97 1.4310 64,2 | 87,6 | 64,2 | 40,8
T-19101R 11 6,5 798,72 28,97 1.4310 76,9 | 87,0 | 78,6 | 65,0
T-19126R 15 6,5 825,31 39,16 1.4310 90,2 | 94,4 | 91,1 | 85,1
T-19130R 15 8,5 825,31 56,52 1.4310 86,2 | 86,6 | 90,6 | 81,4
T-19151R 18 6,5 838,31 46,76 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19176R 23 6,5 853,09 59,45 1.4310 87,1 | 92,8 | 88,5 | 80,0
T-16801R 11,5 7,31 1041,37 24,92 1.4310 63,5 | 80,6 | 66,9 | 42,9
T-16811R 15,5 7,31 1076,95 33,26 1.4310 72,6 | 88,0 | 74,5 | 55,4
T-16821R 18,5 7,31 1094,7 39,53 1.4310 79,0 | 91,7 | 80,6 | 64,7
T-16825R 18,5 9,56 1094,7 57,1 1.4310 85,8 | 84,7 | 79,2 | 93,5
T-16831R 23,5 7,31 1115,14 49,97 1.4310 83,2 | 84,8 | 84,4 | 80,3
T-16921R 19,5 9,1 2014,76 32,6 1.4310 54,4 | 78,4 | 55,7 | 29,0
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202089; Schenkelfeder T-19151R

Ursprungsland: DE, German; Schenkelfeder T-19151R
