Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Staffelpreise - Schenkelfeder T-18876R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

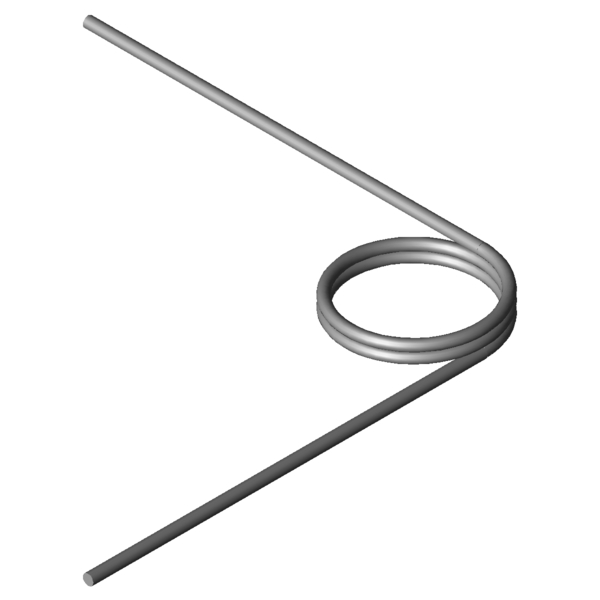

Produktbild Schenkelfeder T-18876R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18876R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	18,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,2	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	111,58	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	457,84	Nmm	Größtes Drehmoment der Feder
alphan	62,35	Grad	Größter Drehwinkel der Feder
nt	2,25	Stück	Anzahl der Windungen
Ddmax	16,5	mm	Größter möglicher Dorndurchmesser
Ddmin	14,7	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,46	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	4,1431	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18876R

Anfrageformular Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Anfrageformular Schenkelfeder T-18876R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18876R: Edelstahl Ø 1,6 x 18,4 x 60 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18680R	9,25	5,31	219,42	60,87	1.4310	65,8 \| 75,4 \| 72,8 \| 49,1
T-18705R	11,25	5,31	223,16	73,67	1.4310	62,3 \| 79,1 \| 66,7 \| 41,3
T-18730R	14,25	5,31	226,96	92,86	1.4310	58,7 \| 84,5 \| 58,4 \| 33,3
T-18726R	14,25	4,06	226,96	64,28	1.4310	66,4 \| 77,9 \| 73,3 \| 48,1
T-16713R	10,4	4,55	285,09	39,05	1.4310	79,7 \| 77,2 \| 62,4 \| 99,4
T-16717R	10,4	5,95	285,09	56,41	1.4310	74,1 \| 77,1 \| 76,4 \| 68,8
T-16725R	12,6	4,55	289,84	47,11	1.4310	78,1 \| 81,2 \| 69,4 \| 83,8
T-16729R	12,6	5,95	289,84	68,04	1.4310	72,2 \| 81,1 \| 77,5 \| 58,0
T-16737R	16,2	4,55	295,06	60,29	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-16741R	16,2	5,95	295,06	87,08	1.4310	67,3 \| 87,6 \| 68,0 \| 46,1
T-18801R	8,9	5,2	429,24	30,67	1.4310	68,9 \| 82,8 \| 71,5 \| 52,5
T-18826R	11,9	5,2	442,58	40,66	1.4310	78,9 \| 88,2 \| 80,9 \| 67,5
T-18851R	14,4	5,2	449,91	49,05	1.4310	87,1 \| 92,8 \| 88,5 \| 80,1
T-18855R	14,4	6,8	449,91	70,82	1.4310	88,2 \| 84,9 \| 93,2 \| 86,5
T-18876R	18,4	5,2	457,84	62,35	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18901R	10	5,85	554,97	27,82	1.4310	59,2 \| 77,4 \| 63,6 \| 36,8
T-18913R	13,5	5,85	572,76	37,23	1.4310	67,1 \| 83,7 \| 69,8 \| 47,7
T-18925R	16	5,85	581,21	43,95	1.4310	72,8 \| 88,2 \| 74,6 \| 55,5
T-18929R	16	7,65	581,21	63,49	1.4310	83,3 \| 81,3 \| 88,5 \| 80,2
T-18937R	20,5	5,85	591,67	56,06	1.4310	80,8 \| 89,2 \| 83,6 \| 69,6
T-18941R	20,5	7,65	591,67	80,97	1.4310	86,3 \| 82,2 \| 77,2 \| 99,5
T-19126R	15	6,5	825,31	39,16	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-19151R	18	6,5	838,31	46,76	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19176R	23	6,5	853,09	59,45	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-16811R	15,5	7,31	1076,95	33,26	1.4310	48,7 \| 75,5 \| 47,9 \| 22,7
T-16821R	18,5	7,31	1094,7	39,53	1.4310	53,2 \| 80,6 \| 52,6 \| 26,5

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-18876R
