Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Staffelpreise - Schenkelfeder T-16737R

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Schenkelfeder Kaufen

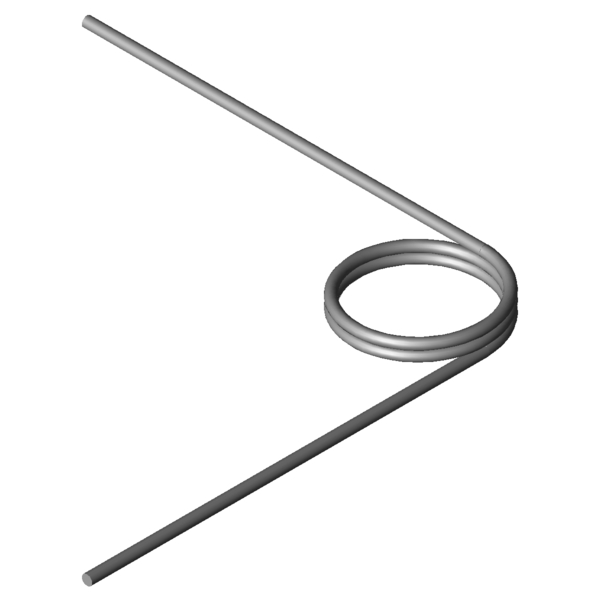

Produktbild Schenkelfeder T-16737R
Produktbild Schenkelfeder T-16737R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16737R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,4 mm Drahtdurchmesser
Di 16,2 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 4,55 mm Länge des Federkörpers
Ls 55 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 74,53 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 295,06 Nmm Größtes Drehmoment der Feder
alphan 60,29 Grad Größter Drehwinkel der Feder
nt 2,25 Stück Anzahl der Windungen
Ddmax 13,7 mm Größter möglicher Dorndurchmesser
Ddmin 8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,4 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 2,8448 g Gewicht des Artikels
Preisgruppe J - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-16737R

Anfrageformular Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Anfrageformular Schenkelfeder T-16737R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16737R: Edelstahl Ø 1,4 x 16,2 x 55 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18555R 9 4,25 117,41 75,69 1.4310 55,0 | 73,5 | 59,7 | 31,7
T-18580R 11,5 4,25 119,48 96,28 1.4310 51,8 | 78,6 | 51,6 | 25,4
T-18576R 11,5 3,25 119,48 66,65 1.4310 57,8 | 71,3 | 65,5 | 36,6
T-18584R 11,5 6,25 119,48 155,45 1.4310 42,4 | 71,7 | 39,6 | 15,7
T-18701R 11,25 4,06 213,97 50,98 1.4310 82,3 | 82,7 | 78,5 | 85,8
T-18676R 9,25 4,06 219,42 42,09 1.4310 81,5 | 78,5 | 72,1 | 93,9
T-18680R 9,25 5,31 219,42 60,87 1.4310 79,2 | 77,4 | 86,7 | 73,7
T-18705R 11,25 5,31 223,16 73,67 1.4310 74,0 | 81,5 | 78,7 | 61,9
T-18726R 14,25 4,06 226,96 64,28 1.4310 82,1 | 88,8 | 85,4 | 72,1
T-18730R 14,25 5,31 226,96 92,86 1.4310 69,5 | 87,6 | 70,9 | 49,9
T-16701R 7,5 4,55 275,27 28,44 1.4310 67,6 | 82,1 | 70,2 | 50,6
T-16713R 10,4 4,55 285,09 39,05 1.4310 78,6 | 88,1 | 80,7 | 67,0
T-16725R 12,6 4,55 289,84 47,11 1.4310 86,8 | 92,6 | 88,2 | 79,5
T-16729R 12,6 5,95 289,84 68,04 1.4310 88,4 | 84,7 | 93,4 | 87,0
T-16737R 16,2 4,55 295,06 60,29 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18801R 8,9 5,2 429,24 30,67 1.4310 57,1 | 76,6 | 59,8 | 35,0
T-18826R 11,9 5,2 442,58 40,66 1.4310 64,9 | 82,8 | 67,1 | 45,0
T-18851R 14,4 5,2 449,91 49,05 1.4310 71,6 | 88,0 | 73,5 | 53,4
T-18855R 14,4 6,8 449,91 70,82 1.4310 77,8 | 81,1 | 75,4 | 77,0
T-18876R 18,4 5,2 457,84 62,35 1.4310 78,3 | 87,7 | 80,6 | 66,6
T-18880R 18,4 6,8 457,84 90,02 1.4310 80,9 | 80,8 | 65,7 | 96,2
T-18913R 13,5 5,85 572,76 37,23 1.4310 56,0 | 79,6 | 56,6 | 31,8
T-18925R 16 5,85 581,21 43,95 1.4310 61,2 | 84,8 | 61,8 | 37,0
T-18937R 20,5 5,85 591,67 56,06 1.4310 65,3 | 78,2 | 71,4 | 46,4
T-19126R 15 6,5 825,31 39,16 1.4310 50,4 | 77,5 | 50,4 | 23,2
T-19151R 18 6,5 838,31 46,76 1.4310 53,4 | 76,7 | 56,4 | 27,3
T-16811R 15,5 7,31 1076,95 33,26 1.4310 43,3 | 73,4 | 41,3 | 15,1
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202089; Schenkelfeder T-16737R

Ursprungsland: DE, German; Schenkelfeder T-16737R
