Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

Staffelpreise - Schenkelfeder T-19160L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

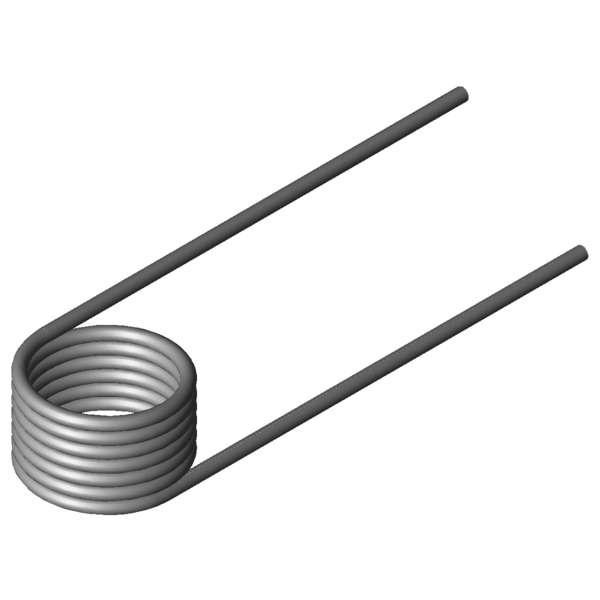

Produktbild Schenkelfeder T-19160L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19160L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2	mm	Drahtdurchmesser
Di	18	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	15	mm	Länge des Federkörpers
Ls	70	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	188,88	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	838,31	Nmm	Größtes Drehmoment der Feder
alphan	135,12	Grad	Größter Drehwinkel der Feder
nt	6,5	Stück	Anzahl der Windungen
Ddmax	16,2	mm	Größter möglicher Dorndurchmesser
Ddmin	14,4	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,44	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	13,5814	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-19160L

Anfrageformular Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

Anfrageformular Schenkelfeder T-19160L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19160L: Edelstahl Ø 2 x 18 x 70 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16746L	16,2	10,5	295,06	174,17	1.4310	53,5 \| 76,7 \| 56,4 \| 27,3
T-18860L	14,4	12	449,91	141,55	1.4310	68,6 \| 80,0 \| 74,6 \| 51,2
T-18885L	18,4	12	457,84	180,04	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-18922L	13,5	13,5	572,76	107,55	1.4310	81,6 \| 85,0 \| 74,0 \| 85,8
T-18934L	16	13,5	581,21	126,97	1.4310	81,7 \| 89,6 \| 81,6 \| 73,8
T-18946L	20,5	13,5	591,67	161,94	1.4310	75,1 \| 89,3 \| 77,0 \| 58,9
T-19110L	11	15	798,72	83,67	1.4310	76,9 \| 87,0 \| 78,6 \| 65,0
T-19135L	15	15	825,31	113,04	1.4310	90,2 \| 94,4 \| 91,1 \| 85,0
T-19160L	18	15	838,31	135,12	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19185L	23	15	853,09	171,81	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-16816L	15,5	12,38	1076,95	66,53	1.4310	62,6 \| 85,8 \| 63,5 \| 38,3
T-16826L	18,5	12,38	1094,7	79,06	1.4310	67,3 \| 89,6 \| 67,5 \| 44,8
T-19222L	13,5	13,75	1481,57	54,23	1.4310	51,1 \| 82,2 \| 48,4 \| 22,7
T-19242L	17,5	13,75	1524,2	69,63	1.4310	57,1 \| 89,6 \| 53,3 \| 28,3
T-19262L	22,5	13,75	1558,44	89,01	1.4310	59,7 \| 83,9 \| 59,8 \| 35,4
T-16906L	11,5	15,4	1888,38	39,19	1.4310	42,4 \| 77,6 \| 36,7 \| 12,9
T-16916L	15,5	15,4	1965,24	52,19	1.4310	47,4 \| 85,0 \| 40,6 \| 16,5
T-16926L	19,5	15,4	2014,76	65,2	1.4310	50,7 \| 87,0 \| 44,9 \| 20,1
T-16922L	19,5	9,8	2014,76	36,22	1.4310	40,6 \| 76,4 \| 34,2 \| 11,2
T-16936L	24	15,4	2052,94	79,84	1.4310	51,8 \| 81,3 \| 50,0 \| 24,1
T-19302L	12	16,5	2364,22	39,15	1.4310	39,1 \| 74,7 \| 32,2 \| 10,3
T-19322L	16	16,5	2459,2	51,53	1.4310	43,8 \| 82,2 \| 36,1 \| 13,0
T-19342L	21	16,5	2533,79	67,02	1.4310	46,3 \| 81,1 \| 41,3 \| 16,4
T-17016L	17	17,6	2827,78	48,59	1.4310	41,4 \| 80,7 \| 32,8 \| 10,7

Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202089; Schenkelfeder T-19160L

Ursprungsland: DE, German; Schenkelfeder T-19160L
