Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

Staffelpreise - Schenkelfeder T-16746L

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

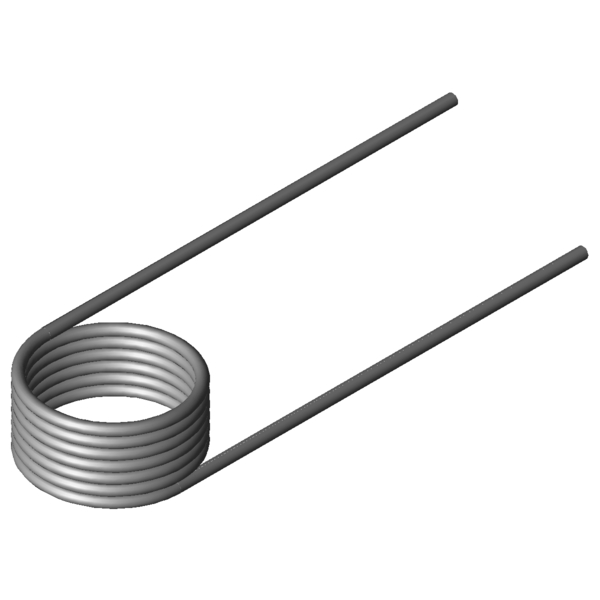

Produktbild Schenkelfeder T-16746L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16746L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	16,2	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	10,5	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	57,78	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	295,06	Nmm	Größtes Drehmoment der Feder
alphan	174,17	Grad	Größter Drehwinkel der Feder
nt	6,5	Stück	Anzahl der Windungen
Ddmax	13,7	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,4	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	5,6961	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-16746L

Anfrageformular Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

Anfrageformular Schenkelfeder T-16746L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16746L: Edelstahl Ø 1,4 x 16,2 x 55 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18710L	11,25	9,38	223,16	147,25	1.4310	84,1 \| 82,7 \| 80,1 \| 89,5
T-18735L	14,25	9,38	226,96	185,73	1.4310	82,1 \| 88,9 \| 85,3 \| 72,1
T-16722L	10,4	10,5	285,09	112,82	1.4310	78,6 \| 88,1 \| 80,7 \| 67,0
T-16734L	12,6	10,5	289,84	136,09	1.4310	86,8 \| 92,6 \| 88,2 \| 79,5
T-16746L	16,2	10,5	295,06	174,17	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18835L	11,9	12	441,52	117,28	1.4310	65,0 \| 82,8 \| 67,1 \| 45,0
T-18860L	14,4	12	449,91	141,55	1.4310	71,6 \| 88,0 \| 73,4 \| 53,3
T-18856L	14,4	7,2	449,91	76,24	1.4310	55,0 \| 81,7 \| 54,7 \| 28,7
T-18885L	18,4	12	457,84	180,04	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-18881L	18,4	7,2	457,84	96,94	1.4310	59,1 \| 81,4 \| 60,1 \| 35,9
T-18918L	13,5	8,1	572,76	57,91	1.4310	46,3 \| 79,4 \| 42,4 \| 17,1
T-18922L	13,5	13,5	572,76	107,55	1.4310	56,0 \| 79,6 \| 56,6 \| 31,8
T-18930L	16	8,1	581,21	68,37	1.4310	49,8 \| 84,6 \| 45,0 \| 19,9
T-18934L	16	13,5	581,21	126,97	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-18926L	16	6,3	581,21	48,84	1.4310	44,2 \| 78,8 \| 39,4 \| 14,2
T-19131L	15	9	825,31	60,86	1.4310	43,5 \| 82,8 \| 35,3 \| 12,5
T-19127L	15	7	825,31	43,5	1.4310	38,6 \| 76,4 \| 30,4 \| 8,9
T-19156L	18	9	838,31	72,75	1.4310	45,0 \| 81,9 \| 38,5 \| 14,7
T-19152L	18	7	838,31	51,99	1.4310	39,5 \| 75,6 \| 32,5 \| 10,5
T-16816L	15,5	12,38	1076,95	66,53	1.4310	41,4 \| 80,9 \| 32,8 \| 10,5

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202089; Schenkelfeder T-16746L

Ursprungsland: DE, German; Schenkelfeder T-16746L
