Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Staffelpreise - Schenkelfeder T-16722L

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

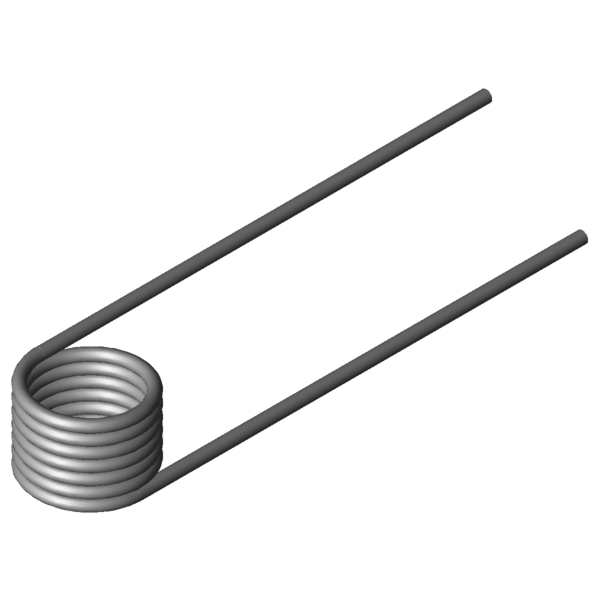

Produktbild Schenkelfeder T-16722L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16722L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	10,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	10,5	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	70,57	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	285,09	Nmm	Größtes Drehmoment der Feder
alphan	112,82	Grad	Größter Drehwinkel der Feder
nt	6,5	Stück	Anzahl der Windungen
Ddmax	9	mm	Größter möglicher Dorndurchmesser
Ddmin	5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	4,259	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-16722L

Anfrageformular Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Anfrageformular Schenkelfeder T-16722L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16722L: Edelstahl Ø 1,4 x 10,4 x 55 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18486L	9,2	6	63,01	198,26	1.4310	39,9 \| 67,6 \| 39,5 \| 12,6
T-18560L	9	7,5	117,41	151,38	1.4310	55,0 \| 76,5 \| 57,9 \| 30,7
T-18585L	11,5	7,5	119,48	192,47	1.4310	50,9 \| 77,8 \| 50,3 \| 24,6
T-18660L	6,75	9,38	212,15	89,68	1.4310	83,9 \| 81,2 \| 77,0 \| 93,6
T-18685L	9,25	9,38	216,97	120,3	1.4310	81,8 \| 89,2 \| 84,9 \| 71,4
T-18710L	11,25	9,38	223,16	147,25	1.4310	75,9 \| 90,4 \| 77,4 \| 60,0
T-18706L	11,25	5,63	223,16	79,27	1.4310	80,8 \| 78,4 \| 74,3 \| 89,8
T-18735L	14,25	9,38	226,96	185,73	1.4310	67,5 \| 83,9 \| 70,2 \| 48,4
T-16710L	7,5	10,5	275,27	82,17	1.4310	83,6 \| 90,7 \| 84,7 \| 75,4
T-16722L	10,4	10,5	285,09	112,82	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16734L	12,6	10,5	289,84	136,09	1.4310	89,7 \| 94,2 \| 90,6 \| 84,3
T-18810L	8,9	12	429,24	88,69	1.4310	70,5 \| 86,9 \| 72,5 \| 52,2
T-18806L	8,9	7,2	429,24	47,76	1.4310	54,3 \| 80,5 \| 54,4 \| 28,1
T-18835L	11,9	12	441,52	117,28	1.4310	78,3 \| 87,5 \| 80,4 \| 67,1
T-18831L	11,9	7,2	441,52	63,1	1.4310	59,2 \| 81,2 \| 60,2 \| 36,1
T-18860L	14,4	12	449,91	141,55	1.4310	77,8 \| 82,4 \| 71,5 \| 79,5
T-18906L	10	8,1	554,97	43,28	1.4310	49,4 \| 83,7 \| 44,9 \| 19,7
T-18910L	10	13,5	554,97	80,37	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-18902L	10	6,3	554,97	30,91	1.4310	43,8 \| 78,0 \| 39,4 \| 14,1
T-18918L	13,5	8,1	572,76	57,91	1.4310	51,1 \| 77,3 \| 50,6 \| 25,5
T-19106L	11	9	798,72	45,07	1.4310	45,2 \| 83,4 \| 37,8 \| 14,3
T-19102L	11	7	798,72	32,21	1.4310	39,8 \| 77,1 \| 32,1 \| 10,2
T-19110L	11	15	798,72	83,67	1.4310	53,2 \| 78,2 \| 54,9 \| 26,5
T-16806L	11,5	12,38	1041,37	49,83	1.4310	42,3 \| 79,2 \| 35,8 \| 12,1
T-16802L	11,5	7,88	1041,37	27,69	1.4310	36,2 \| 75,9 \| 26,0 \| 6,7

Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-16722L

Ursprungsland: DE, German; Schenkelfeder T-16722L
