Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Staffelpreise - Schenkelfeder T-18910L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

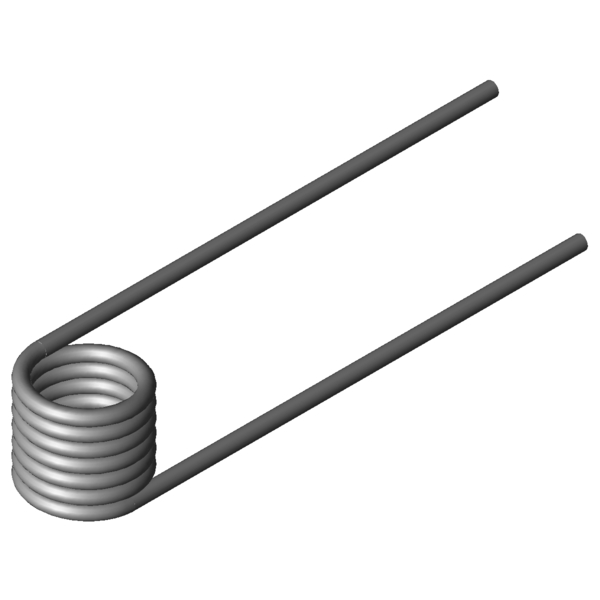

Produktbild Schenkelfeder T-18910L
Produktbild Schenkelfeder T-18910L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18910L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 180 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 10 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 13,5 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 170,06 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 554,97 Nmm Größtes Drehmoment der Feder
alphan 80,37 Grad Größter Drehwinkel der Feder
nt 6,5 Stück Anzahl der Windungen
Ddmax 8,8 mm Größter möglicher Dorndurchmesser
Ddmin 6 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 7,2411 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18910L

Anfrageformular Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Anfrageformular Schenkelfeder T-18910L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18910L: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18560L 9 7,5 117,41 151,38 1.4310 38,5 | 67,0 | 37,1 | 11,2
T-18585L 11,5 7,5 119,48 192,47 1.4310 35,6 | 66,0 | 31,6 | 9,0
T-18660L 6,75 9,38 212,15 89,68 1.4310 55,7 | 68,8 | 63,9 | 34,3
T-18685L 9,25 9,38 216,97 120,3 1.4310 52,1 | 77,1 | 53,0 | 26,1
T-18710L 11,25 9,38 223,16 147,25 1.4310 48,4 | 75,9 | 47,4 | 21,9
T-16710L 7,5 10,5 275,27 82,17 1.4310 66,4 | 76,9 | 73,7 | 48,5
T-16722L 10,4 10,5 285,09 112,82 1.4310 60,6 | 83,9 | 61,3 | 36,6
T-16718L 10,4 6,3 285,09 60,75 1.4310 68,3 | 73,5 | 63,5 | 68,0
T-16734L 12,6 10,5 289,84 136,09 1.4310 54,9 | 78,3 | 55,6 | 30,8
T-18810L 8,9 12 429,24 88,69 1.4310 81,0 | 88,9 | 84,0 | 70,1
T-18806L 8,9 7,2 429,24 47,76 1.4310 74,1 | 77,1 | 68,4 | 76,8
T-18835L 11,9 12 441,52 117,28 1.4310 71,9 | 87,3 | 74,0 | 54,5
T-18860L 14,4 12 449,91 141,55 1.4310 65,8 | 82,4 | 68,9 | 46,0
T-18910L 10 13,5 554,97 80,37 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18922L 13,5 13,5 572,76 107,55 1.4310 84,8 | 91,4 | 85,8 | 77,1
T-18934L 16 13,5 581,21 126,97 1.4310 77,7 | 87,5 | 79,4 | 66,3
T-19110L 11 15 798,72 83,67 1.4310 81,8 | 90,3 | 82,8 | 72,3
T-19106L 11 9 798,72 45,07 1.4310 61,4 | 82,5 | 62,8 | 39,0
T-19102L 11 7 798,72 32,21 1.4310 53,4 | 77,6 | 54,8 | 27,8
T-19135L 15 15 825,31 113,04 1.4310 82,0 | 82,2 | 69,2 | 94,6
T-16806L 11,5 12,38 1041,37 49,83 1.4310 59,0 | 86,2 | 57,6 | 33,0
T-16802L 11,5 7,88 1041,37 27,69 1.4310 45,8 | 75,1 | 43,9 | 18,4
T-19202L 10 13,75 1422,19 40,66 1.4310 51,5 | 90,1 | 44,8 | 19,7
T-19222L 13,5 13,75 1481,57 54,23 1.4310 53,1 | 81,4 | 52,5 | 25,3
T-16906L 11,5 15,4 1888,38 39,19 1.4310 44,3 | 79,6 | 39,1 | 14,3
T-16902L 11,5 9,8 1888,38 21,77 1.4310 36,9 | 74,6 | 28,2 | 8,0
T-19302L 12 16,5 2364,22 39,15 1.4310 40,9 | 75,1 | 36,1 | 11,4
T-17002L 12,5 11,2 2709,97 20,11 1.4310 33,6 | 73,1 | 22,8 | 5,1
T-17006L 12,5 17,6 2709,97 36,19 1.4310 37,7 | 71,0 | 32,8 | 9,2
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18910L

Ursprungsland: DE, German; Schenkelfeder T-18910L
