Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

Staffelpreise - Schenkelfeder T-19247R

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

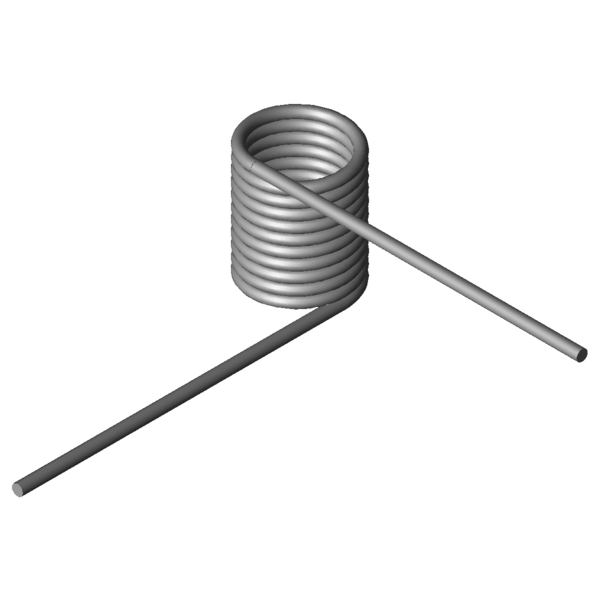

Produktbild Schenkelfeder T-19247R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19247R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,5	mm	Drahtdurchmesser
Di	17,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	29,38	mm	Länge des Federkörpers
Ls	75	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	365,53	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1524,2	Nmm	Größtes Drehmoment der Feder
alphan	166,38	Grad	Größter Drehwinkel der Feder
nt	10,75	Stück	Anzahl der Windungen
Ddmax	15,7	mm	Größter möglicher Dorndurchmesser
Ddmin	14	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,43	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	31,9399	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-19247R

Anfrageformular Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

Anfrageformular Schenkelfeder T-19247R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19247R: Edelstahl Ø 2,5 x 17,5 x 75 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18886R	18,4	14	457,84	214,72	1.4310	48,7 \| 68,9 \| 53,8 \| 23,3
T-18935R	16	15,75	581,21	151,39	1.4310	59,6 \| 72,3 \| 64,6 \| 41,9
T-19136R	15	17,5	825,31	134,83	1.4310	69,8 \| 75,1 \| 67,6 \| 66,8
T-19161R	18	17,5	838,31	161,03	1.4310	70,5 \| 78,9 \| 75,9 \| 56,8
T-16827R	18,5	15,19	1094,7	101,02	1.4310	76,5 \| 78,8 \| 66,3 \| 84,5
T-19207R	10	29,38	1422,19	97,15	1.4310	74,7 \| 85,7 \| 75,8 \| 62,6
T-19227R	13,5	29,38	1481,57	129,5	1.4310	86,7 \| 92,4 \| 87,5 \| 80,1
T-19247R	17,5	29,38	1524,2	166,38	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19267R	22,5	29,38	1558,44	212,65	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-16917R	15,5	18,9	1965,24	66,69	1.4310	56,9 \| 80,7 \| 58,8 \| 31,1
T-16927R	19,5	18,9	2014,76	83,31	1.4310	60,6 \| 81,1 \| 62,9 \| 37,9
T-19307R	12	35,25	2364,22	93,47	1.4310	58,3 \| 78,4 \| 60,3 \| 36,2
T-19327R	16	35,25	2459,2	123,03	1.4310	66,6 \| 86,0 \| 68,0 \| 45,8
T-19323R	16	20,25	2459,2	65,83	1.4310	52,2 \| 81,2 \| 50,8 \| 24,5
T-19347R	21	35,25	2533,79	160,09	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19343R	21	20,25	2533,79	85,62	1.4310	55,1 \| 78,5 \| 55,8 \| 31,0
T-17007R	12,5	21,6	2709,97	46,25	1.4310	44,0 \| 74,4 \| 42,0 \| 15,6
T-17017R	17	21,6	2827,78	62,09	1.4310	49,6 \| 82,9 \| 45,6 \| 20,1
T-17027R	22	21,6	2909,76	79,7	1.4310	50,8 \| 77,1 \| 50,1 \| 25,1
T-19403R	12,4	24,3	3909,65	42,55	1.4310	38,9 \| 74,3 \| 32,3 \| 10,0
T-19423R	17,4	24,3	4113,81	58,73	1.4310	44,4 \| 83,9 \| 36,2 \| 13,1
T-19427R	17,4	42,3	4113,81	109,79	1.4310	51,8 \| 79,4 \| 51,5 \| 24,4
T-19443R	22,4	24,3	4240,2	74,91	1.4310	44,5 \| 76,8 \| 40,5 \| 16,2

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202089; Schenkelfeder T-19247R

Ursprungsland: DE, German; Schenkelfeder T-19247R

Produktbild - Schenkelfedern T-19247R

QR-Code: Schenkelfeder T-19247R

QR-Code - Schenkelfedern - T-19247R | https://www.federnshop.com/de/produkte/schenkelfedern/t-19247r.html
