Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Staffelpreise - Schenkelfeder T-19267R

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Schenkelfeder Kaufen

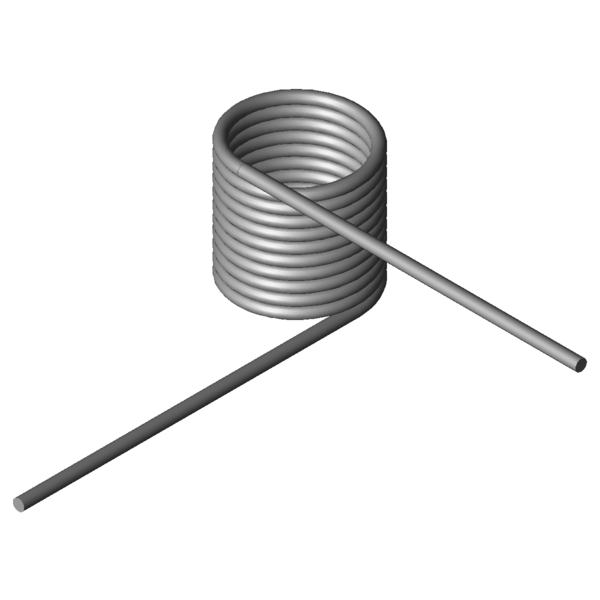

Produktbild Schenkelfeder T-19267R
Produktbild Schenkelfeder T-19267R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19267R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 2,5 mm Drahtdurchmesser
Di 22,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 29,38 mm Länge des Federkörpers
Ls 75 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 326,94 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 1558,44 Nmm Größtes Drehmoment der Feder
alphan 212,65 Grad Größter Drehwinkel der Feder
nt 10,75 Stück Anzahl der Windungen
Ddmax 20,2 mm Größter möglicher Dorndurchmesser
Ddmin 18 mm Kleinster möglicher Dorndurchmesser
Ditol 0,54 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 38,4732 g Gewicht des Artikels
Preisgruppe L - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-19267R

Anfrageformular Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Anfrageformular Schenkelfeder T-19267R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19267R: Edelstahl Ø 2,5 x 22,5 x 75 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-19186R 23 17,5 853,09 204,81 1.4310 70,5 | 79,1 | 75,5 | 56,8
T-16837R 23,5 15,19 1115,14 127,7 1.4310 76,3 | 79,1 | 65,8 | 83,9
T-19227R 13,5 29,38 1481,57 129,5 1.4310 76,2 | 86,7 | 78,0 | 64,1
T-19247R 17,5 29,38 1524,2 166,38 1.4310 86,9 | 92,6 | 88,0 | 80,0
T-19267R 22,5 29,38 1558,44 212,65 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16927R 19,5 18,9 2014,76 83,31 1.4310 56,2 | 80,1 | 58,3 | 30,3
T-16937R 24 18,9 2052,94 102,02 1.4310 60,3 | 82,5 | 61,9 | 36,4
T-19327R 16 35,25 2459,2 123,03 1.4310 58,8 | 79,3 | 60,6 | 36,7
T-19347R 21 35,25 2533,79 160,09 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-19343R 21 20,25 2533,79 85,62 1.4310 52,5 | 81,9 | 50,9 | 24,8
T-19367R 26 35,25 2582,84 197,17 1.4310 72,3 | 84,4 | 76,5 | 55,9
T-19363R 26 20,25 2582,84 105,41 1.4310 54,8 | 79,6 | 55,0 | 29,9
T-17017R 17 21,6 2827,78 62,09 1.4310 44,7 | 75,7 | 42,2 | 16,1
T-17027R 22 21,6 2909,76 79,7 1.4310 49,6 | 83,1 | 45,5 | 20,1
T-17037R 27 21,6 2964,79 97,32 1.4310 50,5 | 78,3 | 49,2 | 24,1
T-19423R 17,4 24,3 4113,81 58,73 1.4310 39,9 | 76,5 | 32,8 | 10,5
T-19443R 22,4 24,3 4240,2 74,91 1.4310 44,3 | 83,9 | 36,0 | 12,9
T-19447R 22,4 42,3 4240,2 139,97 1.4310 51,7 | 79,5 | 51,3 | 24,2
T-19463R 27,4 24,3 4326,15 91,1 1.4310 44,3 | 78,1 | 39,4 | 15,4
T-19503R 17,5 27 5491,74 52,66 1.4310 37,0 | 77,4 | 26,6 | 7,0
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202089; Schenkelfeder T-19267R

Ursprungsland: DE, German; Schenkelfeder T-19267R
