Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

Staffelpreise - Schenkelfeder T-19365L

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Schenkelfeder Kaufen

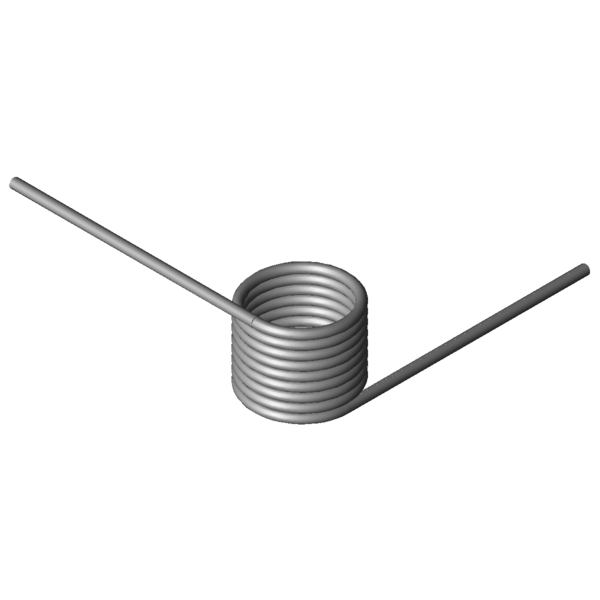

Produktbild Schenkelfeder T-19365L
Produktbild Schenkelfeder T-19365L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19365L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 3 mm Drahtdurchmesser
Di 26 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 27,75 mm Länge des Federkörpers
Ls 80 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 612,3 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 2582,84 Nmm Größtes Drehmoment der Feder
alphan 151,29 Grad Größter Drehwinkel der Feder
nt 8,25 Stück Anzahl der Windungen
Ddmax 23,4 mm Größter möglicher Dorndurchmesser
Ddmin 20,8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,6 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 50,7954 g Gewicht des Artikels
Preisgruppe M - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-19365L

Anfrageformular Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

Anfrageformular Schenkelfeder T-19365L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19365L: Edelstahl Ø 3 x 26 x 80 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16829L 18,5 20,81 1094,7 144,94 1.4310 62,3 | 73,7 | 69,1 | 44,2
T-16839L 23,5 20,81 1115,14 183,22 1.4310 59,5 | 80,1 | 62,9 | 35,7
T-19245L 17,5 23,13 1524,2 127,75 1.4310 73,2 | 78,0 | 71,7 | 69,9
T-19265L 22,5 23,13 1558,44 163,14 1.4310 72,3 | 84,4 | 76,5 | 56,0
T-16919L 15,5 25,9 1965,24 95,68 1.4310 78,3 | 82,1 | 69,7 | 83,1
T-16929L 19,5 25,9 2014,76 119,53 1.4310 88,2 | 87,2 | 78,5 | 98,7
T-16939L 24 25,9 2052,94 146,38 1.4310 87,8 | 93,0 | 88,1 | 82,1
T-19305L 12 27,75 2364,22 71,76 1.4310 67,8 | 82,1 | 69,5 | 51,8
T-19325L 16 27,75 2459,2 94,43 1.4310 77,2 | 87,2 | 78,8 | 65,6
T-19345L 21 27,75 2533,79 122,9 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-19365L 26 27,75 2582,84 151,29 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17019L 17 29,6 2827,78 89,08 1.4310 71,1 | 84,3 | 75,1 | 53,8
T-17029L 22 29,6 2909,76 114,35 1.4310 80,0 | 90,7 | 82,2 | 67,1
T-17039L 27 29,6 2964,79 139,64 1.4310 88,2 | 94,6 | 89,7 | 80,4
T-19425L 17,4 33,3 4113,81 84,22 1.4310 57,3 | 77,9 | 59,2 | 35,0
T-19445L 22,4 33,3 4240,2 107,39 1.4310 64,5 | 84,3 | 65,9 | 43,2
T-19465L 27,4 33,3 4326,15 130,67 1.4310 70,6 | 87,2 | 73,0 | 51,6
T-19461L 27,4 15,3 4326,15 51,43 1.4310 48,3 | 77,8 | 46,8 | 20,3
T-19525L 22,5 37 5673,53 96,18 1.4310 54,1 | 78,8 | 54,5 | 28,9
T-19521L 22,5 17 5673,53 37,91 1.4310 40,3 | 74,3 | 35,3 | 11,4
T-19545L 27,5 37 5798,12 116,76 1.4310 58,9 | 81,5 | 60,9 | 34,4
T-19541L 27,5 17 5960,44 46,01 1.4310 42,3 | 76,9 | 36,9 | 13,2
T-19705L 20,5 19,13 7210,54 28,32 1.4310 35,2 | 71,5 | 27,3 | 6,7
T-19714L 25,5 19,13 7413,47 34,94 1.4310 38,3 | 77,9 | 29,0 | 8,0
T-19710L 25,5 14,63 7413,47 24,19 1.4310 34,5 | 72,5 | 25,4 | 5,6
T-19745L 25,5 41,63 7413,5 88,69 1.4310 48,1 | 77,1 | 46,7 | 20,4
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-19365L

Ursprungsland: DE, German; Schenkelfeder T-19365L
