Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Staffelpreise - Schenkelfeder T-17019L

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Schenkelfeder Kaufen

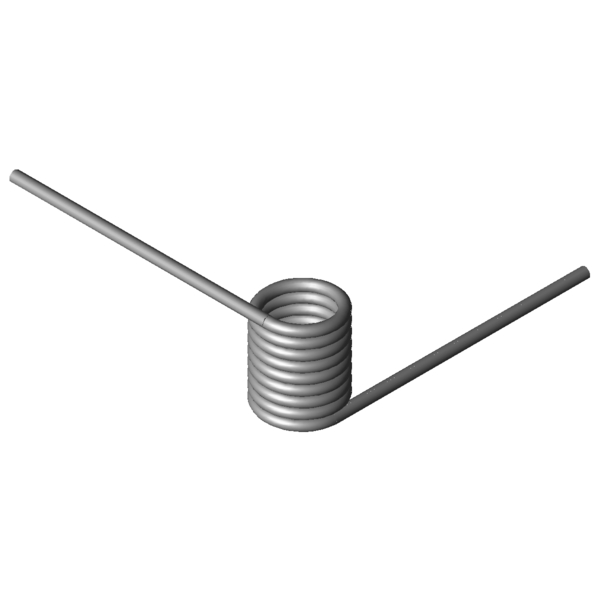

Produktbild Schenkelfeder T-17019L
Produktbild Schenkelfeder T-17019L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-17019L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 3,2 mm Drahtdurchmesser
Di 17 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 29,6 mm Länge des Federkörpers
Ls 80 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 919,57 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 2827,78 Nmm Größtes Drehmoment der Feder
alphan 89,08 Grad Größter Drehwinkel der Feder
nt 8,25 Stück Anzahl der Windungen
Ddmax 15 mm Größter möglicher Dorndurchmesser
Ddmin 11 mm Kleinster möglicher Dorndurchmesser
Ditol 0,4 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 43,3357 g Gewicht des Artikels
Preisgruppe M - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-17019L

Anfrageformular Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Anfrageformular Schenkelfeder T-17019L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-17019L: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16829L 18,5 20,81 1094,7 144,94 1.4310 50,5 | 77,5 | 50,1 | 23,8
T-19225L 13,5 23,13 1481,57 99,12 1.4310 65,6 | 78,6 | 71,1 | 47,1
T-19245L 17,5 23,13 1524,2 127,75 1.4310 61,3 | 84,5 | 61,8 | 37,6
T-19265L 22,5 23,13 1558,44 163,14 1.4310 54,1 | 77,3 | 54,9 | 30,1
T-16909L 11,5 25,9 1888,38 71,84 1.4310 79,1 | 80,9 | 73,7 | 82,8
T-16919L 15,5 25,9 1965,24 95,68 1.4310 78,2 | 88,7 | 81,3 | 64,7
T-16929L 19,5 25,9 2014,76 119,53 1.4310 71,1 | 87,4 | 72,9 | 53,1
T-16939L 24 25,9 2052,94 146,38 1.4310 64,3 | 81,9 | 66,7 | 44,2
T-19305L 12 27,75 2364,22 71,76 1.4310 88,2 | 86,0 | 82,1 | 96,4
T-19325L 16 27,75 2459,2 94,43 1.4310 88,9 | 93,9 | 90,7 | 82,0
T-19321L 16 12,75 2459,2 37,23 1.4310 63,1 | 77,0 | 64,4 | 48,1
T-19345L 21 27,75 2533,79 122,9 1.4310 78,5 | 89,5 | 81,0 | 64,9
T-19365L 26 27,75 2582,84 151,29 1.4310 71,1 | 84,3 | 75,1 | 53,8
T-17009L 12,5 29,6 2709,97 66,35 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-17019L 17 29,6 2827,78 89,08 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17029L 22 29,6 2909,76 114,35 1.4310 86,7 | 92,4 | 87,5 | 80,2
T-17039L 27 29,6 2964,79 139,64 1.4310 78,0 | 87,7 | 79,6 | 66,9
T-19405L 12,4 33,3 3909,65 61,05 1.4310 67,9 | 83,6 | 70,4 | 49,6
T-19425L 17,4 33,3 4113,81 84,22 1.4310 79,5 | 91,8 | 81,6 | 65,0
T-19421L 17,4 15,3 4113,81 33,15 1.4310 52,7 | 79,4 | 53,0 | 25,6
T-19445L 22,4 33,3 4240,2 107,39 1.4310 79,9 | 84,6 | 74,8 | 80,4
T-19505L 17,5 37 5491,74 75,51 1.4310 65,8 | 85,7 | 68,1 | 43,6
T-19501L 17,5 17 5491,74 29,73 1.4310 45,9 | 78,2 | 42,4 | 17,2
T-19525L 22,5 37 5673,53 96,18 1.4310 67,9 | 78,5 | 71,2 | 53,8
T-19740L 20,5 41,63 7210,5 71,89 1.4310 55,6 | 75,0 | 60,0 | 31,6
T-19705L 20,5 19,13 7210,54 28,32 1.4310 40,3 | 72,9 | 35,5 | 12,5
T-19806L 20 21,25 9706,06 25,01 1.4310 36,8 | 73,6 | 28,6 | 8,2
T-19802L 20 16,25 9706,06 17,32 1.4310 32,6 | 68,0 | 24,3 | 5,7
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-17019L

Ursprungsland: DE, German; Schenkelfeder T-17019L
