Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Staffelpreise - Schenkelfeder T-19225L

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

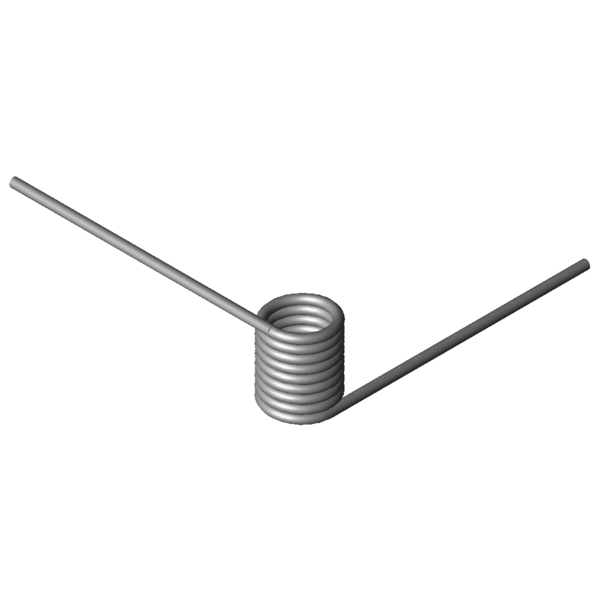

Produktbild Schenkelfeder T-19225L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19225L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,5	mm	Drahtdurchmesser
Di	13,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	23,13	mm	Länge des Federkörpers
Ls	75	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	435,48	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1481,57	Nmm	Größtes Drehmoment der Feder
alphan	99,12	Grad	Größter Drehwinkel der Feder
nt	8,25	Stück	Anzahl der Windungen
Ddmax	12,1	mm	Größter möglicher Dorndurchmesser
Ddmin	10,8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,34	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	21,8512	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-19225L

Anfrageformular Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Anfrageformular Schenkelfeder T-19225L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19225L: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18859L	14,4	10	449,91	114,36	1.4310	50,6 \| 67,0 \| 58,5 \| 26,3
T-18921L	13,5	11,25	572,76	86,87	1.4310	60,3 \| 73,5 \| 63,2 \| 44,1
T-18917L	13,5	7,65	572,76	53,78	1.4310	62,0 \| 68,4 \| 46,5 \| 71,3
T-19109L	11	12,5	798,72	67,65	1.4310	70,1 \| 75,0 \| 73,4 \| 61,9
T-19134L	15	12,5	825,31	91,34	1.4310	69,7 \| 74,7 \| 73,9 \| 60,4
T-16809L	11,5	20,81	1041,37	91,36	1.4310	75,4 \| 89,0 \| 77,4 \| 59,8
T-16819L	15,5	20,81	1076,95	121,97	1.4310	68,6 \| 75,1 \| 67,9 \| 63,0
T-16829L	18,5	20,81	1094,7	144,94	1.4310	69,8 \| 79,3 \| 76,2 \| 53,9
T-19205L	10	23,13	1422,19	74,61	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19225L	13,5	23,13	1481,57	99,12	1.4310	80,7 \| 78,3 \| 69,9 \| 93,8
T-19245L	17,5	23,13	1524,2	127,75	1.4310	83,2 \| 83,8 \| 80,8 \| 85,1
T-19265L	22,5	23,13	1558,44	163,14	1.4310	80,6 \| 90,8 \| 82,8 \| 68,1
T-16909L	11,5	25,9	1888,38	71,84	1.4310	68,8 \| 82,6 \| 70,5 \| 53,4
T-16905L	11,5	11,9	1888,38	28,3	1.4310	53,7 \| 75,9 \| 56,6 \| 28,6
T-16919L	15,5	25,9	1965,24	95,68	1.4310	79,0 \| 88,2 \| 80,5 \| 68,3
T-16915L	15,5	11,9	1965,24	37,69	1.4310	53,8 \| 75,9 \| 56,7 \| 28,7
T-16929L	19,5	25,9	2014,76	119,53	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-19305L	12	27,75	2364,22	71,76	1.4310	68,8 \| 82,7 \| 72,6 \| 51,2
T-19301L	12	12,75	2364,22	28,25	1.4310	48,6 \| 73,9 \| 49,0 \| 22,8
T-19325L	16	27,75	2459,2	94,43	1.4310	70,8 \| 84,4 \| 74,0 \| 53,9
T-19321L	16	12,75	2459,2	37,23	1.4310	48,6 \| 74,3 \| 48,9 \| 22,6
T-17009L	12,5	29,6	2709,97	66,35	1.4310	65,4 \| 78,8 \| 70,7 \| 46,7
T-17005L	12,5	13,6	2709,97	26,14	1.4310	44,8 \| 72,3 \| 43,8 \| 18,4
T-17001L	12,5	10,4	2709,97	18,1	1.4310	39,6 \| 67,7 \| 38,4 \| 12,7
T-17019L	17	29,6	2827,78	89,08	1.4310	64,3 \| 81,9 \| 66,7 \| 44,2

Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-19225L

Ursprungsland: DE, German; Schenkelfeder T-19225L
