Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

Staffelpreise - Schenkelfeder T-18921L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

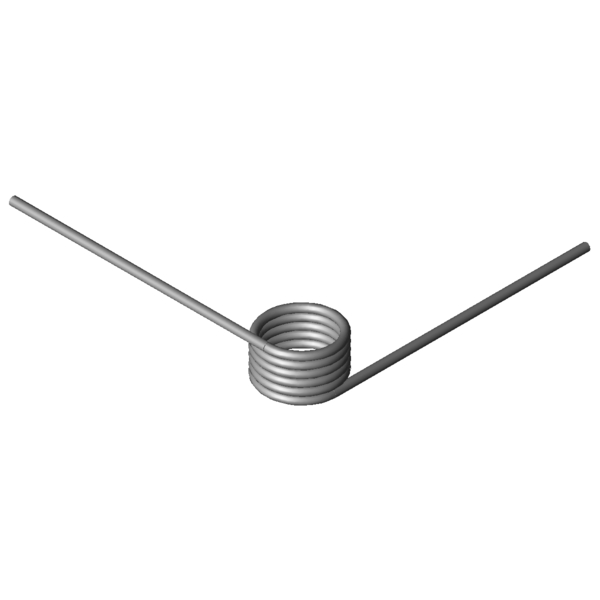

Produktbild Schenkelfeder T-18921L
Produktbild Schenkelfeder T-18921L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18921L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 13,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 11,25 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 157,2 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 572,76 Nmm Größtes Drehmoment der Feder
alphan 86,87 Grad Größter Drehwinkel der Feder
nt 5,25 Stück Anzahl der Windungen
Ddmax 11,7 mm Größter möglicher Dorndurchmesser
Ddmin 8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,35 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 7,4695 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18921L

Anfrageformular Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

Anfrageformular Schenkelfeder T-18921L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18921L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18734L 14,25 7,81 226,96 150,04 1.4310 49,9 | 77,9 | 48,8 | 22,9
T-16721L 10,4 8,75 285,09 91,13 1.4310 65,8 | 77,5 | 72,6 | 47,4
T-16733L 12,6 8,75 289,84 109,92 1.4310 62,6 | 83,0 | 64,8 | 40,0
T-16745L 16,2 8,75 295,06 140,67 1.4310 56,0 | 79,6 | 56,6 | 31,8
T-18809L 8,9 10 429,24 71,69 1.4310 83,6 | 81,2 | 78,7 | 90,8
T-18834L 11,9 10 442,58 94,97 1.4310 81,2 | 88,6 | 84,4 | 70,7
T-18859L 14,4 10 449,91 114,36 1.4310 75,8 | 90,5 | 77,3 | 59,7
T-18909L 10 11,25 554,97 64,92 1.4310 84,8 | 91,4 | 85,8 | 77,1
T-18921L 13,5 11,25 572,76 86,87 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18933L 16 11,25 581,21 102,56 1.4310 90,8 | 94,8 | 91,6 | 86,0
T-19109L 11 12,5 798,72 67,65 1.4310 72,6 | 87,2 | 74,8 | 55,8
T-19105L 11 8,5 798,72 41,83 1.4310 58,9 | 82,3 | 59,9 | 34,5
T-19134L 15 12,5 825,31 91,34 1.4310 81,7 | 90,0 | 82,3 | 73,0
T-19130L 15 8,5 825,31 56,52 1.4310 65,9 | 85,2 | 67,2 | 45,2
T-19159L 18 12,5 838,31 109,13 1.4310 81,6 | 85,0 | 74,0 | 85,8
T-16805L 11,5 9,56 1041,37 35,99 1.4310 51,5 | 83,4 | 48,2 | 22,8
T-16815L 15,5 9,56 1076,95 48,05 1.4310 55,9 | 84,0 | 54,2 | 29,4
T-19201L 10 10,63 1422,19 29,34 1.4310 43,6 | 80,2 | 37,0 | 13,6
T-19221L 13,5 10,63 1481,57 39,12 1.4310 49,4 | 88,8 | 41,8 | 17,4
T-19241L 17,5 10,63 1524,2 50,31 1.4310 50,2 | 81,2 | 47,7 | 21,8
T-16905L 11,5 11,9 1888,38 28,3 1.4310 40,9 | 81,3 | 31,5 | 9,9
T-16901L 11,5 9,1 1888,38 19,59 1.4310 36,7 | 76,8 | 26,4 | 6,8
T-16915L 15,5 11,9 1965,24 37,69 1.4310 43,6 | 82,0 | 36,3 | 12,6
T-16911L 15,5 9,1 1965,24 26,09 1.4310 38,6 | 77,4 | 29,6 | 8,8
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202089; Schenkelfeder T-18921L

Ursprungsland: DE, German; Schenkelfeder T-18921L
