Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

Staffelpreise - Zugfeder RZ-024AKI

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

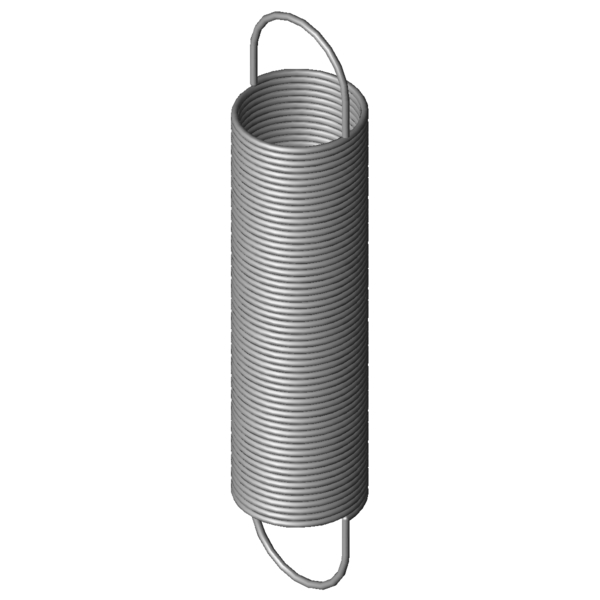

Produktbild Zugfeder RZ-024AKI
Produktbild Zugfeder RZ-024AKI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-024AKI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 7 mm Äußerer Windungsdurchmesser
Dh 8 mm Kleinster Hülsendurchmesser
L0 34,3 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 24,2 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 273,5 mm Größte Länge bei statischer Belastung
sn 239,2 mm Größter Federweg bei statischer Belastung
Fn 3,251 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 5,05 mm Abstand der Öseninnkante vom Federkörper
R 0,013 N/mm Federrate
F0 0,121 N Innere Vorspannkraft
Fntol 0,27 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,9 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 73 Grad Toleranz Ösenstellung
Gewicht 1,2619 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-024AKI

Anfrageformular Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

Anfrageformular Zugfeder RZ-024AKI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-024AKI Edelstahl Ø 0,4 x 7 x 34,3 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024AKI 1.4310 0,4 7 34,3 3,251 273,5 239,2 0,013 100,0 | 100,0 | 100,0 | 100,0
Z-024AKI EN 10270-1 0,4 7 34,3 4,061 290,36 256,06 0,015 90,8 | 100,0 | 86,7 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024AKI 7 34,3 0,013 1.4310 3,251 273,5 239,2 100,0 | 100,0 | 100,0 | 100,0
RZ-024RI 6 30,4 0,014 1.4310 2,791 223,39 192,99 88,5 | 88,1 | 83,3 | 94,0
RZ-036LI 7,5 38 0,017 1.4310 4,271 273,7 235,7 84,4 | 90,8 | 87,3 | 75,0
RZ-024AJI 7 26,3 0,02 1.4310 3,251 185,1 158,8 80,6 | 92,2 | 83,2 | 66,4
RZ-036KI 7,5 29 0,026 1.4310 4,271 185,47 156,47 69,8 | 88,9 | 70,8 | 49,8
RZ-036BCI 8 33,2 0,031 1.4310 5,421 203,54 170,34 65,5 | 88,1 | 65,6 | 42,7
RZ-039AI 6,8 36,8 0,041 1.4310 6,351 184,4 147,6 59,4 | 90,1 | 56,4 | 31,6
RZ-039I 6,8 29,7 0,055 1.4310 6,351 138,68 108,98 53,2 | 87,9 | 48,4 | 23,3
RZ-042BI 5,5 34,7 0,082 1.4310 7,781 123,67 88,97 46,9 | 85,8 | 39,5 | 15,5
RZ-057AI 6,9 39,2 0,12 1.4310 12,19 134,09 94,89 42,3 | 83,2 | 33,2 | 10,6
RZ-051JI 6 30,4 0,125 1.4310 9,431 100,16 69,76 41,4 | 82,4 | 31,8 | 10,1
RZ-057I 6,9 34,9 0,142 1.4310 12,19 115,51 80,61 42,0 | 86,8 | 30,2 | 9,0
RZ-066OI 7,5 38,5 0,169 1.4310 15,22 121,65 83,15 38,4 | 79,9 | 28,1 | 7,4
RZ-066NI 7,5 28 0,273 1.4310 15,22 79,58 51,58 34,5 | 77,4 | 21,5 | 4,6
RZ-060I 5,6 32,8 0,284 1.4310 14,87 81,2 48,4 35,1 | 79,7 | 21,0 | 4,4
RZ-075I 7,1 41,6 0,363 1.4310 23,41 101,03 59,43 33,3 | 77,0 | 19,4 | 3,5
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202085; Zugfeder RZ-024AKI

Ursprungsland: DE, German; Zugfeder RZ-024AKI
