Detailseite Zugfedern: RZ-024AJI | Edelstahl Ø 0,4 x 7 x 26,3 mm / 180°

Staffelpreise (Preisgruppe: ZH)

BestellmengeEinzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

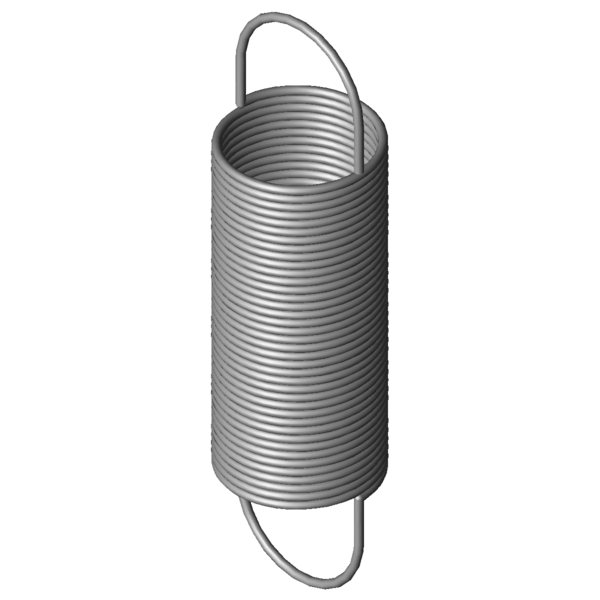

CAD-Bild Zugfedern RZ-024AJI

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 - mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,4 mm Drahtdurchmesser
D - mm Mittlerer Windungsdurchmesser
De 7 mm Äußerer Windungsdurchmesser
Dh 8 mm Kleinster Hülsendurchmesser
L0 26,3 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 16,2 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln - mm Größte Länge bei statischer Belastung
sn 158,8 mm Größter Federweg bei statischer Belastung
Fn 3,251 N Höchstkraft bei statischer Belastung
n - Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Windungen
Lh 5,05 mm Abstand der Öseninnkante vom Federkörper
R 0,02 N/mm Federrate
F0 0,121 N Innere Vorspannkraft
Fntol 0,29 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,9 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 59 Grad Toleranz Ösenstellung
Gewicht 0,8499 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel

Ursprungsland: DE | Zolltarifnummer: 73202085
