Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

Staffelpreise - Zugfeder RZ-072FI

Bestellmenge	Einzelpreis [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Zugfeder Kaufen

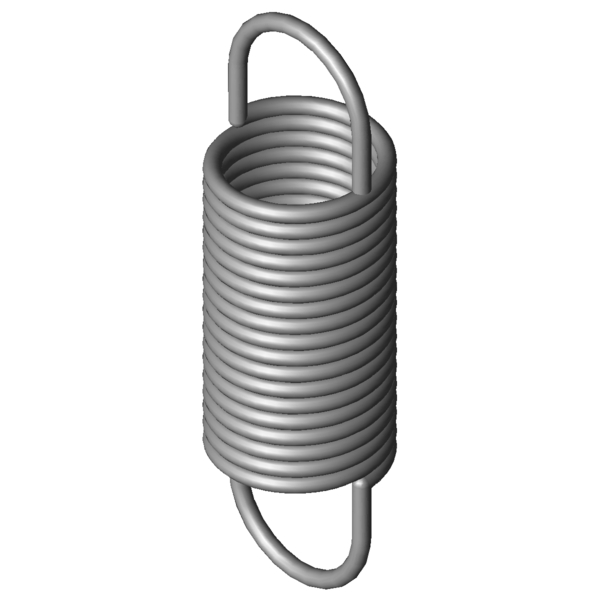

Produktbild Zugfeder RZ-072FI

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-072FI

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	0,8	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	8	mm	Äußerer Windungsdurchmesser
Dh	9,5	mm	Kleinster Hülsendurchmesser
L0	26,5	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	15,6	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	64,07	mm	Größte Länge bei statischer Belastung
sn	37,57	mm	Größter Federweg bei statischer Belastung
Fn	20,91	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	5,45	mm	Abstand der Öseninnkante vom Federkörper
R	0,519	N/mm	Federrate
F0	1,411	N	Innere Vorspannkraft
Fntol	1,56	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	0,9	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,3	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	26	Grad	Toleranz Ösenstellung
Gewicht	1,8205	g	Gewicht des Artikels
Preisgruppe	ZK	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-072FI

Anfrageformular Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

Anfrageformular Zugfeder RZ-072FI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-072FI Edelstahl Ø 0,8 x 8 x 26,5 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-024AJI	7	26,3	0,02	1.4310	3,251	185,1	158,8	34,1 \| 78,9 \| 19,6 \| 3,7
RZ-036KI	7,5	29	0,026	1.4310	4,271	185,47	156,47	35,9 \| 80,5 \| 22,2 \| 4,9
RZ-036BCI	8	33,2	0,031	1.4310	5,421	203,54	170,34	36,8 \| 80,8 \| 24,0 \| 5,7
RZ-036JI	7,5	22,3	0,04	1.4310	4,271	123,31	101,01	38,2 \| 78,1 \| 28,8 \| 7,6
RZ-036BBI	8	22,2	0,063	1.4310	5,421	104,36	82,16	43,3 \| 82,1 \| 35,8 \| 11,9
RZ-053I	8,6	28,1	0,111	1.4310	9,861	111,13	83,03	52,1 \| 88,7 \| 46,2 \| 21,3
RZ-066HI	8	28,8	0,22	1.4310	14,3	89,37	60,57	66,9 \| 93,2 \| 65,2 \| 42,4
RZ-056I	6,9	25,4	0,228	1.4310	12,19	75,4	50	65,8 \| 86,9 \| 66,7 \| 43,8
RZ-066NI	7,5	28	0,273	1.4310	15,22	79,58	51,58	72,6 \| 92,0 \| 72,8 \| 53,0
RZ-066GI	8	22,5	0,348	1.4310	14,3	60,82	38,32	80,4 \| 90,8 \| 83,2 \| 67,0
RZ-066MI	7,5	21,7	0,431	1.4310	15,22	54,33	32,63	83,8 \| 87,7 \| 79,8 \| 83,8
RZ-072FI	8	26,5	0,519	1.4310	20,91	64,07	37,57	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-074I	7,1	29,6	0,585	1.4310	23,41	66,46	36,86	91,4 \| 92,8 \| 93,7 \| 87,6
RZ-081KBI	8,5	31,6	0,608	1.4310	27,55	73,2	41,6	85,4 \| 89,0 \| 83,1 \| 84,0
RZ-072GI	7,8	22,5	0,721	1.4310	21,42	50,13	27,63	83,8 \| 94,1 \| 85,6 \| 71,8
RZ-075E-03I	6,4	27,5	0,868	1.4310	25,8	54,5	27	75,6 \| 92,1 \| 76,5 \| 58,2
RZ-072EAI	8	20	0,914	1.4310	20,91	41,3	21,3	75,6 \| 91,8 \| 78,3 \| 56,7
RZ-081KAI	8,5	23,5	1,046	1.4310	27,55	47,7	24,2	69,9 \| 90,6 \| 70,2 \| 48,9
RZ-087KI	9,4	26	1,181	1.4310	33,65	52,2	26,2	65,7 \| 87,7 \| 65,9 \| 43,3
RZ-093HI	8	30	1,379	1.4310	39,1	55,95	25,95	62,6 \| 89,4 \| 61,3 \| 36,9
RZ-091I	9	24	1,486	1.4310	35,06	45,51	21,51	59,7 \| 86,5 \| 58,4 \| 34,1
RZ-093GI	8	21	2,685	1.4310	39,1	34,73	13,73	50,3 \| 86,4 \| 45,0 \| 19,5
RZ-100MI	7,5	27,2	3,153	1.4310	54,28	43,01	15,81	48,2 \| 88,0 \| 40,3 \| 16,2
RZ-110I	9,2	27	3,696	1.4310	64,34	42,94	15,94	44,8 \| 83,0 \| 37,5 \| 13,8
RZ-115MI	10	26,9	5,563	1.4310	81,51	40,13	13,23	39,3 \| 78,6 \| 30,4 \| 9,0
RZ-113I	7,5	24,3	7,606	1.4310	77,33	33,59	9,29	38,6 \| 83,1 \| 25,9 \| 6,7
RZ-115W-20I	8	30,5	11,948	1.4310	119,8	39,56	9,06	35,0 \| 80,1 \| 20,8 \| 4,2

Anzahl der ähnlichen Metallfedern: 26
