Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

Staffelpreise - Zugfeder RZ-115MI

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

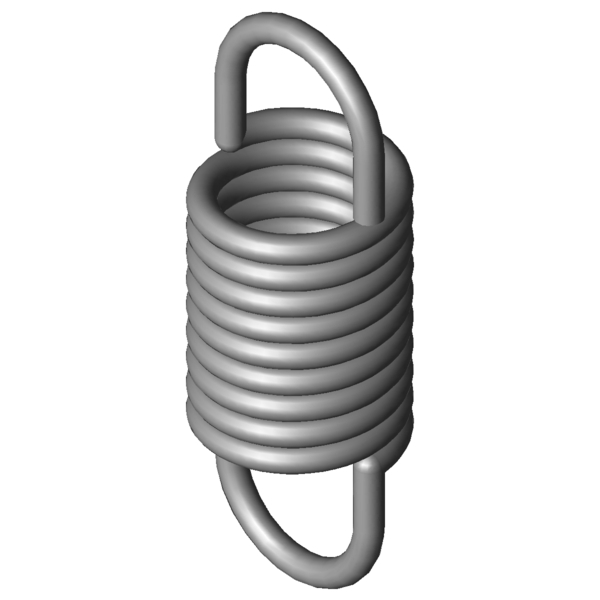

Produktbild Zugfeder RZ-115MI
Produktbild Zugfeder RZ-115MI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-115MI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dh 12,4 mm Kleinster Hülsendurchmesser
L0 26,9 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 14,7 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 40,13 mm Größte Länge bei statischer Belastung
sn 13,23 mm Größter Federweg bei statischer Belastung
Fn 81,51 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,1 mm Abstand der Öseninnkante vom Federkörper
R 5,563 N/mm Federrate
F0 7,911 N Innere Vorspannkraft
Fntol 8,72 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 17 Grad Toleranz Ösenstellung
Gewicht 3,6997 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-115MI

Anfrageformular Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

Anfrageformular Zugfeder RZ-115MI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-115MI Edelstahl Ø 1,4 x 10 x 26,9 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-115MI 1.4310 1,4 10 26,9 81,51 40,13 13,23 5,563 100,0 | 100,0 | 100,0 | 100,0
Z-115MI EN 10270-1 1,4 10 26,9 96,67 40,3 13,4 6,477 92,3 | 100,0 | 91,5 | 85,4
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-070I 8,8 21,9 0,609 1.4310 19,09 51,28 29,38 40,1 | 75,5 | 34,2 | 10,5
RZ-085I 11 27,4 0,761 1.4310 28,97 62,3 34,9 45,7 | 86,8 | 36,7 | 13,5
RZ-081FI 10 23 0,802 1.4310 23,6 50,42 27,42 45,3 | 83,3 | 38,6 | 14,0
RZ-100FI 12 27,8 1,041 1.4310 34,95 59,05 31,25 49,0 | 86,2 | 42,6 | 18,2
RZ-081KAI 8,5 23,5 1,046 1.4310 27,55 47,7 24,2 47,2 | 78,9 | 44,2 | 18,5
RZ-087KI 9,4 26 1,181 1.4310 33,65 52,2 26,2 51,4 | 87,4 | 45,9 | 20,8
RZ-093HI 8 30 1,379 1.4310 39,1 55,95 25,95 51,4 | 80,4 | 49,5 | 24,5
RZ-091I 9 24 1,486 1.4310 35,06 45,51 21,51 54,1 | 83,5 | 52,3 | 26,5
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 60,1 | 89,2 | 58,0 | 33,1
RZ-109E-10I 10 32 2,199 1.4310 59,56 57 25 64,3 | 91,1 | 63,0 | 38,7
RZ-100MI 7,5 27,2 3,153 1.4310 54,28 43,01 15,81 71,7 | 84,2 | 75,1 | 55,7
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 78,0 | 92,1 | 80,6 | 61,3
RZ-110I 9,2 27 3,696 1.4310 64,34 42,94 15,94 80,0 | 93,6 | 81,0 | 65,5
RZ-115V-29I 12 29 4,502 1.4310 83,35 46,23 17,23 85,2 | 89,8 | 87,3 | 78,5
RZ-115MI 10 26,9 5,563 1.4310 81,51 40,13 13,23 100,0 | 100,0 | 100,0 | 100,0
RZ-128I 9,6 31 9,739 1.4310 121,7 42,53 11,53 75,2 | 90,1 | 77,1 | 58,4
RZ-130QI 9 28,4 25,905 1.4310 175,9 34,32 5,92 51,3 | 87,5 | 45,5 | 20,7
RZ-147E-01I 10 29,6 32,169 1.4310 212 35,46 5,86 48,5 | 87,0 | 41,4 | 17,0
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202085; Zugfeder RZ-115MI

Ursprungsland: DE, German; Zugfeder RZ-115MI
