Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

Staffelpreise - Zugfeder RZ-070I

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Zugfeder Kaufen

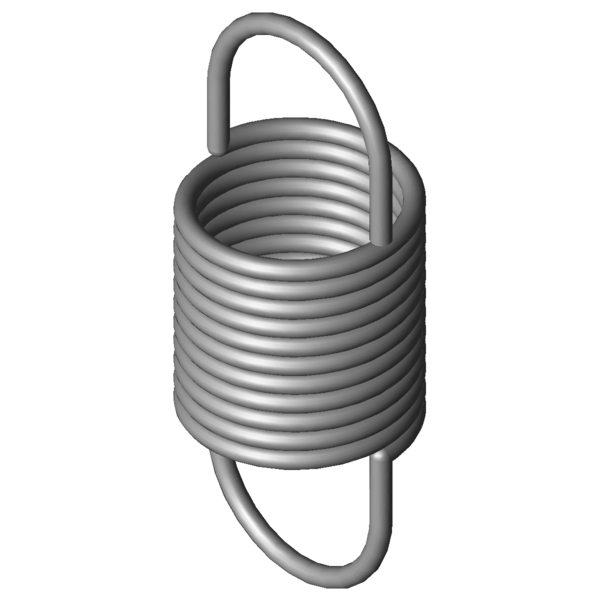

Produktbild Zugfeder RZ-070I
Produktbild Zugfeder RZ-070I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-070I

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,8 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 8,8 mm Äußerer Windungsdurchmesser
Dh 10,3 mm Kleinster Hülsendurchmesser
L0 21,9 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 10 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 51,28 mm Größte Länge bei statischer Belastung
sn 29,38 mm Größter Federweg bei statischer Belastung
Fn 19,09 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 5,95 mm Abstand der Öseninnkante vom Federkörper
R 0,609 N/mm Federrate
F0 1,211 N Innere Vorspannkraft
Fntol 1,61 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,7 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 1,3236 g Gewicht des Artikels
Preisgruppe ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-070I

Anfrageformular Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

Anfrageformular Zugfeder RZ-070I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-070I Edelstahl Ø 0,8 x 8,8 x 21,9 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-070I 1.4310 0,8 8,8 21,9 19,09 51,28 29,38 0,609 100,0 | 100,0 | 100,0 | 100,0
Z-070I EN 10270-1 0,8 8,8 21,9 23,28 52,56 30,66 0,709 91,5 | 100,0 | 88,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-036ABI 10 25,5 0,031 1.4310 4,351 165,04 139,54 35,2 | 78,8 | 21,9 | 4,8
RZ-024AHI 7 20,3 0,032 1.4310 3,251 118,8 98,5 34,2 | 74,1 | 23,4 | 5,1
RZ-036JI 7,5 22,3 0,04 1.4310 4,271 123,31 101,01 37,4 | 79,9 | 25,7 | 6,5
RZ-036BBI 8 22,2 0,063 1.4310 5,421 104,36 82,16 42,1 | 84,0 | 32,1 | 10,2
RZ-036AAI 10 20 0,067 1.4310 4,351 84,67 64,67 41,7 | 80,6 | 34,1 | 10,4
RZ-038I 6,8 22,2 0,089 1.4310 6,351 89,79 67,59 44,1 | 79,5 | 38,4 | 14,5
RZ-036X-01I 10 18,5 0,098 1.4310 4,351 62,73 44,23 46,0 | 78,3 | 44,6 | 15,1
RZ-053I 8,6 28,1 0,111 1.4310 9,861 111,13 83,03 48,9 | 84,8 | 43,5 | 18,3
RZ-063E-10I 10 23,6 0,209 1.4310 11,53 75,6 52 60,7 | 89,4 | 58,4 | 34,1
RZ-052I 8,6 19,9 0,237 1.4310 9,861 58,87 38,97 63,9 | 89,1 | 63,5 | 38,9
RZ-066GI 8 22,5 0,348 1.4310 14,3 60,82 38,32 75,0 | 91,9 | 75,8 | 57,4
RZ-066MI 7,5 21,7 0,431 1.4310 15,22 54,33 32,63 82,4 | 90,6 | 84,9 | 71,8
RZ-072FI 8 26,5 0,519 1.4310 20,91 64,07 37,57 87,2 | 91,2 | 84,7 | 85,7
RZ-066FI 8 18,3 0,568 1.4310 14,3 41,79 23,49 86,1 | 87,3 | 77,4 | 93,7
RZ-070I 8,8 21,9 0,609 1.4310 19,09 51,28 29,38 100,0 | 100,0 | 100,0 | 100,0
RZ-072GI 7,8 22,5 0,721 1.4310 21,42 50,13 27,63 90,2 | 95,3 | 91,6 | 83,8
RZ-081FI 10 23 0,802 1.4310 23,6 50,42 27,42 84,4 | 90,7 | 87,1 | 75,5
RZ-072EAI 8 20 0,914 1.4310 20,91 41,3 21,3 80,7 | 94,1 | 81,9 | 66,2
RZ-081KAI 8,5 23,5 1,046 1.4310 27,55 47,7 24,2 75,3 | 92,9 | 75,8 | 57,1
RZ-069CI 8,8 18 1,077 1.4310 19,09 34,6 16,6 76,3 | 94,1 | 78,3 | 56,5
RZ-087KI 9,4 26 1,181 1.4310 33,65 52,2 26,2 69,8 | 85,9 | 73,0 | 50,6
RZ-072F-10I 7,8 18 1,229 1.4310 21,42 34,2 16,2 70,5 | 90,3 | 72,1 | 49,1
RZ-091I 9 24 1,486 1.4310 35,06 45,51 21,51 64,5 | 89,7 | 63,8 | 39,9
RZ-093GI 8 21 2,685 1.4310 39,1 34,73 13,73 53,2 | 88,9 | 47,8 | 22,8
RZ-095I 7,3 21,4 3,043 1.4310 42,6 34,18 12,78 50,2 | 86,9 | 44,2 | 19,5
RZ-110I 9,2 27 3,696 1.4310 64,34 42,94 15,94 46,1 | 80,3 | 42,0 | 16,1
RZ-100LI 7,5 20,6 5,144 1.4310 54,28 30,29 9,69 43,2 | 84,0 | 34,1 | 11,6
RZ-113I 7,5 24,3 7,606 1.4310 77,33 33,59 9,29 38,6 | 79,8 | 28,2 | 7,8
RZ-115W-19I 8 23 18,976 1.4310 119,8 28,75 5,75 33,6 | 79,8 | 17,8 | 3,1
RZ-115RI 7 22,1 20,148 1.4310 111,3 26,93 4,83 32,7 | 78,6 | 16,8 | 2,8
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202085; Zugfeder RZ-070I

Ursprungsland: DE, German; Zugfeder RZ-070I
