Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

Staffelpreise - Zugfeder RZ-115NI

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

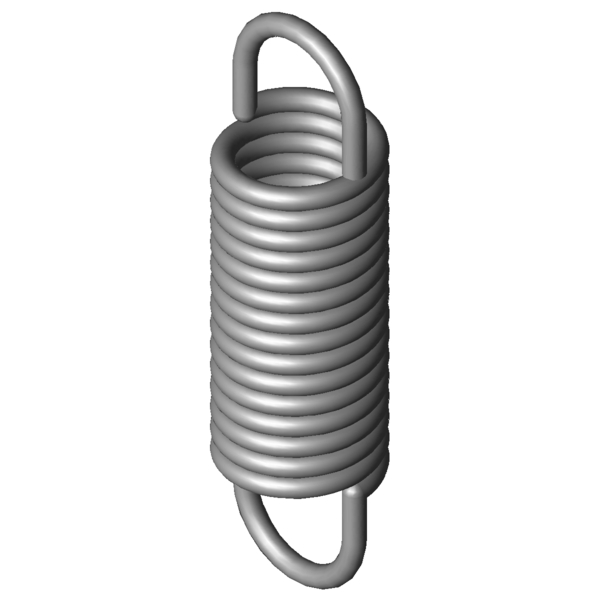

Produktbild Zugfeder RZ-115NI
Produktbild Zugfeder RZ-115NI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-115NI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dh 12,4 mm Kleinster Hülsendurchmesser
L0 35,3 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 23,1 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 56,89 mm Größte Länge bei statischer Belastung
sn 21,59 mm Größter Federweg bei statischer Belastung
Fn 81,51 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,1 mm Abstand der Öseninnkante vom Federkörper
R 3,41 N/mm Federrate
F0 7,911 N Innere Vorspannkraft
Fntol 7,43 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 5,6729 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-115NI

Anfrageformular Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

Anfrageformular Zugfeder RZ-115NI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-115NI Edelstahl Ø 1,4 x 10 x 35,3 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-115NI 1.4310 1,4 10 35,3 81,51 56,89 21,59 3,41 100,0 | 100,0 | 100,0 | 100,0
Z-115NI EN 10270-1 1,4 10 35,3 96,67 57,17 21,87 3,97 92,3 | 100,0 | 91,5 | 85,4
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-063E-20I 10 31,4 0,111 1.4310 11,53 129,2 97,8 33,6 | 79,7 | 18,1 | 3,1
RZ-068I 10,8 35,5 0,146 1.4310 15,67 135,97 100,47 35,8 | 83,1 | 20,4 | 4,1
RZ-081H-01I 10 43 0,242 1.4310 23,6 133,9 90,9 38,5 | 82,1 | 26,4 | 6,9
RZ-071I 8,8 32,3 0,286 1.4310 19,09 94,88 62,58 38,6 | 78,9 | 29,0 | 8,1
RZ-081HI 10 36,5 0,311 1.4310 23,6 107,21 70,71 41,9 | 87,0 | 29,7 | 8,8
RZ-086I 11 40,4 0,357 1.4310 28,97 114,75 74,35 41,9 | 83,2 | 32,3 | 10,3
RZ-081GI 10 28,4 0,491 1.4310 23,6 73,13 44,73 44,7 | 81,6 | 38,6 | 14,0
RZ-088I 9,4 38 0,603 1.4310 33,65 89,28 51,28 48,4 | 86,1 | 41,7 | 17,4
RZ-081KBI 8,5 31,6 0,608 1.4310 27,55 73,2 41,6 46,7 | 79,6 | 42,8 | 17,5
RZ-100GI 12 34,4 0,638 1.4310 34,95 85,38 50,98 49,1 | 86,5 | 42,6 | 18,2
RZ-092I 9 37,2 0,698 1.4310 35,06 83,02 45,82 50,3 | 85,4 | 45,1 | 20,3
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 72,0 | 88,0 | 73,9 | 54,0
RZ-109E-10I 10 32 2,199 1.4310 59,56 57 25 78,7 | 93,3 | 79,7 | 63,1
RZ-115V-30I 12 36,5 2,834 1.4310 83,35 63,87 27,37 86,7 | 91,1 | 88,3 | 80,7
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 100,0 | 100,0 | 100,0 | 100,0
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 81,3 | 90,2 | 83,7 | 70,0
RZ-115MI 10 26,9 5,563 1.4310 81,51 40,13 13,23 78,0 | 92,1 | 80,6 | 61,3
RZ-130LI 12 33,2 9,111 1.4310 137 47,03 13,83 61,6 | 85,1 | 61,8 | 38,1
RZ-128I 9,6 31 9,739 1.4310 121,7 42,53 11,53 62,1 | 90,4 | 60,2 | 35,8
RZ-145I 12 38,3 12,174 1.4310 181,5 51,92 13,62 54,7 | 81,8 | 54,0 | 28,3
RZ-130E-02I 8 33,2 15,086 1.4310 142,2 41,69 8,49 52,7 | 87,2 | 48,3 | 22,5
RZ-130RI 9 39,2 15,877 1.4310 175,9 48,85 9,65 50,7 | 85,9 | 45,5 | 20,7
RZ-147E-02I 10 41,6 18,858 1.4310 212 51,6 10 48,4 | 85,0 | 42,4 | 17,8
RZ-147QI 11 34,8 31,661 1.4310 251,8 41,97 7,17 42,6 | 84,4 | 32,8 | 10,8
RZ-147E-01I 10 29,6 32,169 1.4310 212 35,46 5,86 42,6 | 84,6 | 32,8 | 10,4
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202085; Zugfeder RZ-115NI

Ursprungsland: DE, German; Zugfeder RZ-115NI
