Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

Staffelpreise - Zugfeder RZ-107I

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

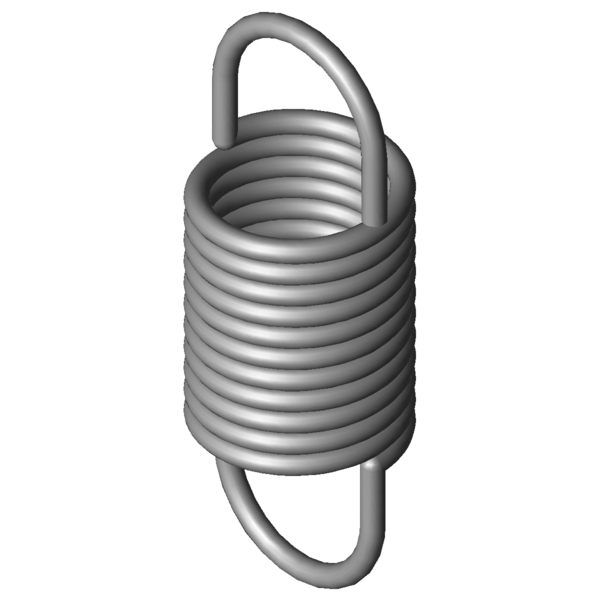

Produktbild Zugfeder RZ-107I
Produktbild Zugfeder RZ-107I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-107I

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,25 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 11,2 mm Äußerer Windungsdurchmesser
Dh 13,4 mm Kleinster Hülsendurchmesser
L0 30,2 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 15,63 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 56,49 mm Größte Länge bei statischer Belastung
sn 26,29 mm Größter Federweg bei statischer Belastung
Fn 53,56 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 7,28 mm Abstand der Öseninnkante vom Federkörper
R 1,885 N/mm Federrate
F0 3,991 N Innere Vorspannkraft
Fntol 4,44 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 20 Grad Toleranz Ösenstellung
Gewicht 4,0202 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-107I

Anfrageformular Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

Anfrageformular Zugfeder RZ-107I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-107I Edelstahl Ø 1,25 x 11,2 x 30,2 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-107I 1.4310 1,25 11,2 30,2 53,56 56,49 26,29 1,885 90,9 | 94,6 | 92,5 | 85,5
Z-107I EN 10270-1 1,25 11,2 30,2 63,88 57,02 26,82 2,196 92,2 | 100,0 | 90,9 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-081E-02I 12,5 33,5 0,237 1.4310 19,8 113,2 79,7 62,1 | 88,1 | 61,2 | 37,1
RZ-071I 8,8 32,3 0,286 1.4310 19,09 94,88 62,58 44,2 | 83,7 | 36,0 | 12,8
RZ-067I 10,8 25,1 0,312 1.4310 15,67 72,26 47,16 46,7 | 81,2 | 42,5 | 16,3
RZ-081E-01I 12,5 28 0,387 1.4310 19,8 76,8 48,8 50,0 | 84,8 | 45,4 | 19,9
RZ-082I 13,5 31,4 0,39 1.4310 23,77 88,8 57,4 50,6 | 86,4 | 45,1 | 20,3
RZ-081GI 10 28,4 0,491 1.4310 23,6 73,13 44,73 52,3 | 86,9 | 47,8 | 22,1
RZ-081KBI 8,5 31,6 0,608 1.4310 27,55 73,2 41,6 55,4 | 85,3 | 53,2 | 27,8
RZ-100E-10I 14 31,2 0,628 1.4310 29,34 75 43,8 59,5 | 88,3 | 57,4 | 32,9
RZ-100GI 12 34,4 0,638 1.4310 34,95 85,38 50,98 56,9 | 88,1 | 53,9 | 28,8
RZ-085I 11 27,4 0,761 1.4310 28,97 62,3 34,9 60,2 | 85,5 | 60,1 | 34,8
RZ-100FI 12 27,8 1,041 1.4310 34,95 59,05 31,25 76,4 | 91,6 | 77,6 | 59,9
RZ-087KI 9,4 26 1,181 1.4310 33,65 52,2 26,2 71,7 | 85,1 | 76,0 | 53,9
RZ-106E-10I 12,7 32,7 1,237 1.4310 47,55 68,14 35,44 80,3 | 93,5 | 81,5 | 65,9
RZ-093HI 8 30 1,379 1.4310 39,1 55,95 25,95 76,3 | 84,6 | 81,0 | 63,2
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 90,9 | 94,6 | 92,5 | 85,5
RZ-109E-10I 10 32 2,199 1.4310 59,56 57 25 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-30I 12 36,5 2,834 1.4310 83,35 63,87 27,37 77,8 | 86,5 | 80,2 | 66,9
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 78,7 | 93,3 | 79,7 | 63,1
RZ-110I 9,2 27 3,696 1.4310 64,34 42,94 15,94 76,4 | 92,1 | 78,2 | 59,0
RZ-115V-29I 12 29 4,502 1.4310 83,35 46,23 17,23 66,0 | 90,9 | 64,9 | 42,1
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 65,7 | 86,0 | 67,0 | 44,1
RZ-115MI 10 26,9 5,563 1.4310 81,51 40,13 13,23 64,3 | 91,1 | 63,0 | 38,7
RZ-130LI 12 33,2 9,111 1.4310 137 47,03 13,83 52,2 | 83,1 | 49,4 | 24,1
RZ-128I 9,6 31 9,739 1.4310 121,7 42,53 11,53 53,5 | 90,3 | 47,5 | 22,6
RZ-115W-20I 8 30,5 11,948 1.4310 119,8 39,56 9,06 49,1 | 86,2 | 43,0 | 18,0
RZ-130QI 9 28,4 25,905 1.4310 175,9 34,32 5,92 39,8 | 82,7 | 28,8 | 8,0
RZ-147QI 11 34,8 31,661 1.4310 251,8 41,97 7,17 37,6 | 79,9 | 26,2 | 6,8
RZ-147E-01I 10 29,6 32,169 1.4310 212 35,46 5,86 39,1 | 85,0 | 25,8 | 6,6
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202085; Zugfeder RZ-107I

Ursprungsland: DE, German; Zugfeder RZ-107I
