Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

Staffelpreise - Zugfeder RZ-066HI

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

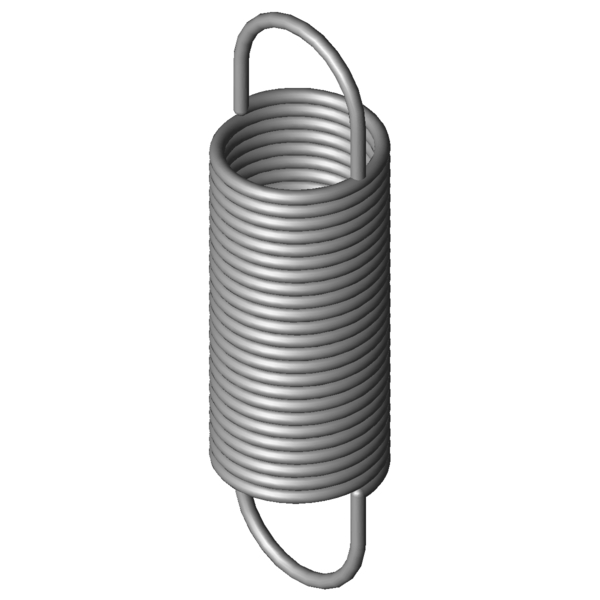

Produktbild Zugfeder RZ-066HI
Produktbild Zugfeder RZ-066HI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-066HI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,7 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 8 mm Äußerer Windungsdurchmesser
Dh 9,4 mm Kleinster Hülsendurchmesser
L0 28,8 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 17,85 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 89,37 mm Größte Länge bei statischer Belastung
sn 60,57 mm Größter Federweg bei statischer Belastung
Fn 14,3 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 5,47 mm Abstand der Öseninnkante vom Federkörper
R 0,22 N/mm Federrate
F0 0,951 N Innere Vorspannkraft
Fntol 1,02 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,9 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 33 Grad Toleranz Ösenstellung
Gewicht 1,8319 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-066HI

Anfrageformular Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

Anfrageformular Zugfeder RZ-066HI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-066HI Edelstahl Ø 0,7 x 8 x 28,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-066HI 1.4310 0,7 8 28,8 14,3 89,37 60,57 0,22 100,0 | 100,0 | 100,0 | 100,0
Z-066HI EN 10270-1 0,7 8 28,8 17,54 92,54 63,74 0,257 91,4 | 100,0 | 88,3 | 85,8
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024AJI 7 26,3 0,02 1.4310 3,251 185,1 158,8 39,3 | 78,7 | 30,4 | 8,7
RZ-036KI 7,5 29 0,026 1.4310 4,271 185,47 156,47 43,9 | 85,8 | 34,3 | 11,6
RZ-036BCI 8 33,2 0,031 1.4310 5,421 203,54 170,34 45,4 | 86,1 | 36,7 | 13,5
RZ-039I 6,8 29,7 0,055 1.4310 6,351 138,68 108,98 53,0 | 84,5 | 50,0 | 24,7
RZ-036BBI 8 22,2 0,063 1.4310 5,421 104,36 82,16 55,5 | 82,8 | 55,8 | 27,9
RZ-053I 8,6 28,1 0,111 1.4310 9,861 111,13 83,03 71,6 | 93,5 | 71,0 | 50,3
RZ-066HI 8 28,8 0,22 1.4310 14,3 89,37 60,57 100,0 | 100,0 | 100,0 | 100,0
RZ-056I 6,9 25,4 0,228 1.4310 12,19 75,4 50 89,6 | 88,1 | 83,9 | 96,8
RZ-066NI 7,5 28 0,273 1.4310 15,22 79,58 51,58 88,9 | 97,0 | 89,6 | 80,0
RZ-071I 8,8 32,3 0,286 1.4310 19,09 94,88 62,58 84,1 | 89,2 | 85,8 | 77,4
RZ-066GI 8 22,5 0,348 1.4310 14,3 60,82 38,32 79,2 | 92,7 | 81,6 | 63,3
RZ-081GI 10 28,4 0,491 1.4310 23,6 73,13 44,73 65,8 | 85,5 | 67,2 | 44,7
RZ-072FI 8 26,5 0,519 1.4310 20,91 64,07 37,57 66,9 | 93,2 | 65,2 | 42,4
RZ-074I 7,1 29,6 0,585 1.4310 23,41 66,46 36,86 63,1 | 91,2 | 61,0 | 37,2
RZ-081KBI 8,5 31,6 0,608 1.4310 27,55 73,2 41,6 61,2 | 87,7 | 60,3 | 35,6
RZ-072GI 7,8 22,5 0,721 1.4310 21,42 50,13 27,63 58,1 | 87,7 | 56,2 | 30,5
RZ-075E-03I 6,4 27,5 0,868 1.4310 25,8 54,5 27 54,1 | 87,7 | 50,0 | 24,7
RZ-081KAI 8,5 23,5 1,046 1.4310 27,55 47,7 24,2 50,4 | 84,5 | 45,9 | 20,7
RZ-087KI 9,4 26 1,181 1.4310 33,65 52,2 26,2 47,7 | 81,8 | 42,9 | 18,4
RZ-093HI 8 30 1,379 1.4310 39,1 55,95 25,95 48,0 | 88,7 | 39,7 | 15,7
RZ-081NI 6,3 30,6 1,488 1.4310 36,42 52,84 22,24 45,3 | 83,5 | 38,0 | 14,4
RZ-093GI 8 21 2,685 1.4310 39,1 34,73 13,73 39,6 | 81,0 | 29,6 | 8,3
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202085; Zugfeder RZ-066HI

Ursprungsland: DE, German; Zugfeder RZ-066HI
