Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

Staffelpreise - Zugfeder RZ-072EAX

Bestellmenge Einzelpreis [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

Zugfeder Kaufen

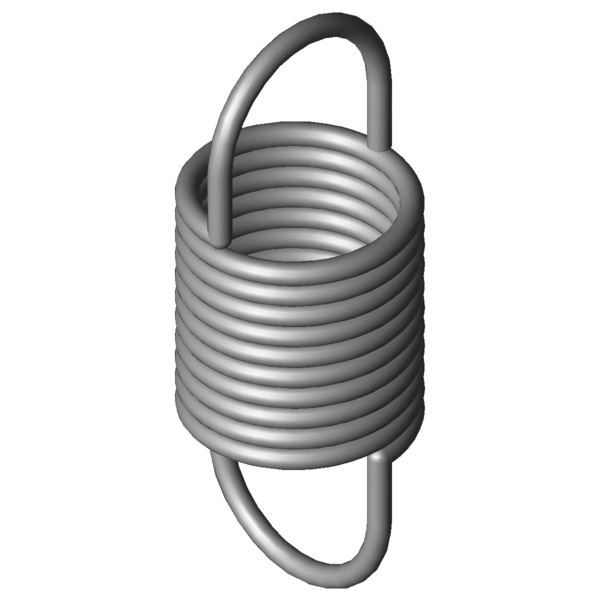

Produktbild Zugfeder RZ-072EAX
Produktbild Zugfeder RZ-072EAX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-072EAX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,8 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 8 mm Äußerer Windungsdurchmesser
Dh 9,5 mm Kleinster Hülsendurchmesser
L0 20 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 9,4 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 41,8 mm Größte Länge bei statischer Belastung
sn 21,8 mm Größter Federweg bei statischer Belastung
Fn 20,91 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 5,3 mm Abstand der Öseninnkante vom Federkörper
R 0,893 N/mm Federrate
F0 1,411 N Innere Vorspannkraft
Fntol 1,63 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,7 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 21 Grad Toleranz Ösenstellung
Gewicht 1,1238 g Gewicht des Artikels
Preisgruppe ZK - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-072EAX

Anfrageformular Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

Anfrageformular Zugfeder RZ-072EAX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-072EAX Edelstahl Ø 0,8 x 8 x 20 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-072EAX 1.4310 0,8 8 20 20,91 41,8 21,8 0,893 100,0 | 100,0 | 100,0 | 100,0
Z-072EAX EN 10270-1 0,8 8 20 25,5 42,82 22,82 1,04 91,5 | 100,0 | 88,8 | 85,8
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-036HX 7,5 18,2 0,065 1.4310 4,271 80,59 62,39 38,4 | 80,3 | 27,7 | 7,1
RZ-036AAX 10 20 0,065 1.4310 4,351 86,37 66,37 38,2 | 80,8 | 26,8 | 6,8
RZ-038X 6,8 22,2 0,088 1.4310 6,351 90,48 68,28 40,0 | 79,2 | 31,2 | 9,7
RZ-036BAX 8 16,7 0,133 1.4310 5,421 55,78 39,08 45,8 | 82,0 | 40,9 | 14,5
RZ-052X 8,6 19,9 0,232 1.4310 9,861 59,72 39,82 55,7 | 90,4 | 51,0 | 25,8
RZ-066GX 8 22,5 0,343 1.4310 14,3 61,44 38,94 64,2 | 92,1 | 62,2 | 38,3
RZ-057E-01X 6,3 21 0,383 1.4310 13,3 53,28 32,28 64,3 | 84,2 | 65,6 | 43,0
RZ-066MX 7,5 21,7 0,424 1.4310 15,22 54,86 33,16 69,4 | 91,1 | 69,3 | 47,9
RZ-055X 6,9 17,2 0,476 1.4310 12,19 41,18 23,98 70,4 | 83,7 | 74,6 | 53,0
RZ-057LX 6 19,8 0,502 1.4310 13,93 45,4 25,6 72,3 | 84,3 | 75,9 | 56,7
RZ-066FX 8 18,3 0,554 1.4310 14,3 42,41 24,11 78,1 | 93,0 | 79,4 | 61,8
RZ-070X 8,8 21,9 0,596 1.4310 19,09 51,91 30,01 80,8 | 94,1 | 82,0 | 66,3
RZ-066LX 7,5 17,5 0,686 1.4310 15,22 38,03 20,53 83,5 | 89,6 | 83,5 | 77,3
RZ-072GX 7,8 22,5 0,708 1.4310 21,42 50,61 28,11 87,5 | 95,5 | 87,6 | 79,4
RZ-072EAX 8 20 0,893 1.4310 20,91 41,8 21,8 100,0 | 100,0 | 100,0 | 100,0
RZ-081KAX 8,5 23,5 1,025 1.4310 27,55 48,2 24,7 85,8 | 89,4 | 82,1 | 86,0
RZ-069CX 8,8 18 1,037 1.4310 19,09 35,25 17,25 88,5 | 93,6 | 85,2 | 86,7
RZ-072F-10X 7,8 18 1,194 1.4310 21,42 34,67 16,67 85,8 | 95,8 | 87,0 | 74,6
RZ-073X 7,1 19,2 1,22 1.4310 23,41 36,88 17,68 84,2 | 94,9 | 85,2 | 72,4
RZ-075E-01X 6,4 18,7 1,601 1.4310 25,8 33,36 14,66 73,3 | 91,2 | 74,1 | 54,5
RZ-093GX 8 21 2,616 1.4310 39,1 35,09 14,09 61,8 | 91,7 | 59,1 | 34,6
RZ-095X 7,3 21,4 2,978 1.4310 42,6 34,46 13,06 57,4 | 88,2 | 54,5 | 29,4
RZ-100LX 7,5 20,6 5,01 1.4310 54,28 30,54 9,94 49,2 | 87,9 | 42,1 | 17,6
RZ-098X 6 19,4 5,957 1.4310 50,82 27,22 7,82 45,8 | 84,0 | 38,5 | 14,8
RZ-113X 7,5 24,3 7,446 1.4310 77,33 33,79 9,49 42,4 | 80,0 | 35,3 | 11,8
RZ-115W-19X 8 23 18,427 1.4310 119,8 28,92 5,92 35,7 | 80,1 | 22,3 | 4,7
RZ-115RX 7 22,1 19,631 1.4310 111,3 27,05 4,95 34,5 | 78,4 | 20,7 | 4,3
RZ-130E-01X 8 23,6 25 1.4310 142,2 28,72 5,12 33,6 | 78,2 | 19,1 | 3,5
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202085; Zugfeder RZ-072EAX

Ursprungsland: DE, German; Zugfeder RZ-072EAX
